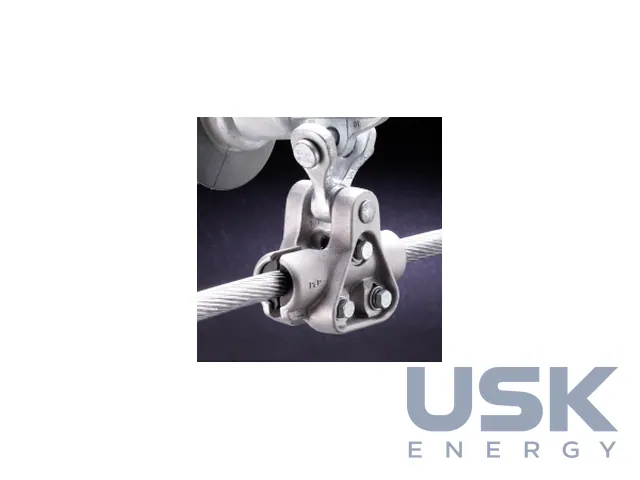

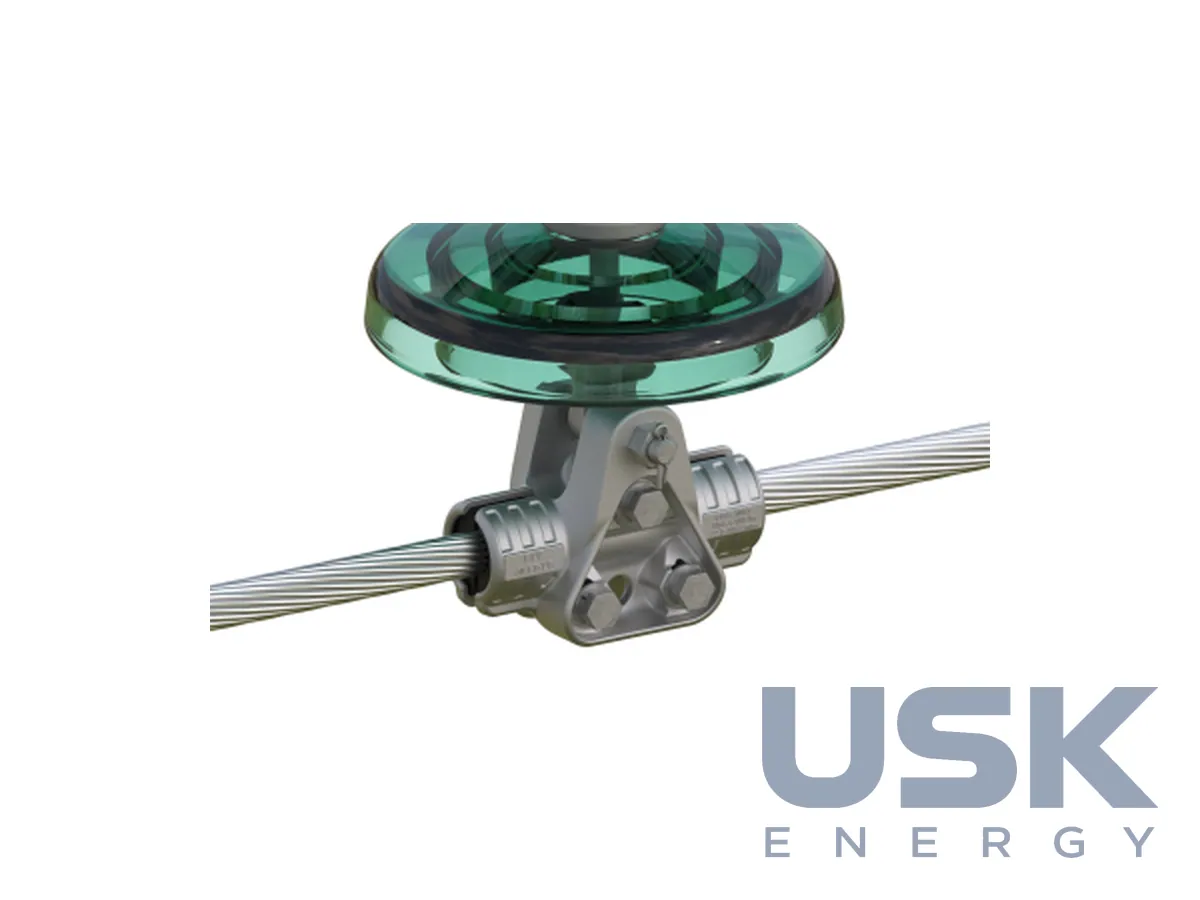

PLP CUSHION-GRIP — підтримувальні затискачі з еластомерними вкладишами для проводів ПЛ до 345 кВ

Опис

CUSHION-GRIP ставлять у точці підвісу проводу ПЛ замість звичайного болтового затискача із захисними прутками. Провід усередині лежить на вбудованих еластомерних вкладишах, які гасять згинальні напруження на вході в затискач і захищають провід від стирання, зносу та втоми. Лабораторні вібраційні випробування показали, що вкладиші знижують динамічні деформації проводу на 40–50 % порівняно з болтовим затискачем на голому проводі. За рівнем захисту CUSHION-GRIP відповідає болтовому затискачу поверх Armor Rods, але самі прутки і час на їхній монтаж уже не потрібні. Ідею м'якої подушки в затискачі PLP перевіряє в експлуатації з 1998 року, коли її застосували в арматурі FIBERLIGN.

Затискач підходить для всіх алюмінієвих проводів, окреме виконання T2 розраховане на скручені проводи T2, є також виконання для грозотроса. Половини корпусу відлито з високоміцного алюмінієвого сплаву. Стандартна версія працює при тривалій температурі проводу до 125 °C і до 150 °C в аварійному режимі тривалістю дві години. Виконання HT розраховане на 200 °C тривало і 225 °C у дві аварійні години. Для найгарячіших проводів є HT250 з тривалою робочою температурою 250 °C, болти в ньому 1/2-13 UNC з оцинкованої сталі. Затискач не коронує на розщеплених фазах НВН 345 кВ, виконання для 500 кВ і вище постачають на запит.

Сила проковзування одразу після монтажу становить 10–15 % розривного навантаження проводу. Одинарний підвіс ставлять на кутах повороту до 30°, подвійний з коромислом до 60°. Для HT250 ці межі ширші, 35° для одинарного і 70° для подвійного, вертикальне навантаження цієї версії 25,000 lb, а для подвійного підвісу до неї є коромисло 30,000 lb з кроком 12 дюймів. До каталожного номера додають суфікси CE, YC або SE, щоб отримати затискач разом із вушком під скобу, Y-скобою або гніздовим вушком, а суфікс BNK означає болт з гайкою і шплінтом замість пальця.

Затискач постачають зібраним, увесь кріпіж невипадний і встановлений на заводі. Нижні два болти працюють як шарнір, тому корпус розкривають, надягають на провід і стягують, жодна деталь не падає з рук. Це зручно при роботі ізолювальною штангою під напругою або з гелікоптерної платформи. Перед монтажем гірлянду виставляють вертикально, позначають маркером середину затискача на проводі, не надрізаючи дротів, і за потреби чистять провід щіткою від бруду та окислів. Три болти затягують по колу в кілька підходів, щоб зазори між половинами зверху і знизу були однакові, до моменту з таблиці виробника. Недотягнуті болти дають шум у зазорі між проводом і корпусом.

На морському узбережжі під вкладиші наносять струмопровідний інгібітор окислення. Опорне виконання CUSHION-GRIP Support для опорних ізоляторів має двоскладовий корпус з невипадним кріпежем і основу з оцинкованого чавуну, його вертикальна міцність 5,000# (22 kN).

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
