PLP CUSHION-GRIP / PLP-Hydro-Québec — дистанційні розпірки-гасники для розщеплених фаз

Опис

На лініях з розщепленою фазою субпроводи треба тримати на сталій відстані, а вітрову вібрацію гасити, інакше дроти втомлюються біля затискачів. Звичайна схема передбачає окремі розпірки і окремі гасники. Розпірки-гасники PLP поєднують обидві функції в одному виробі. Рама фіксує крок розщеплення, а еластомерні демпфувальні елементи в рамі поглинають енергію коливань, тому окремі віброгасники в прольоті не потрібні. Розпірки випробувано за IEC 61854 і за вимогами мережевих компаній. Вони мають гасити еолову вібрацію в прольоті та біля опор і витримувати зусилля від коливань субпроводів і струмів КЗ.

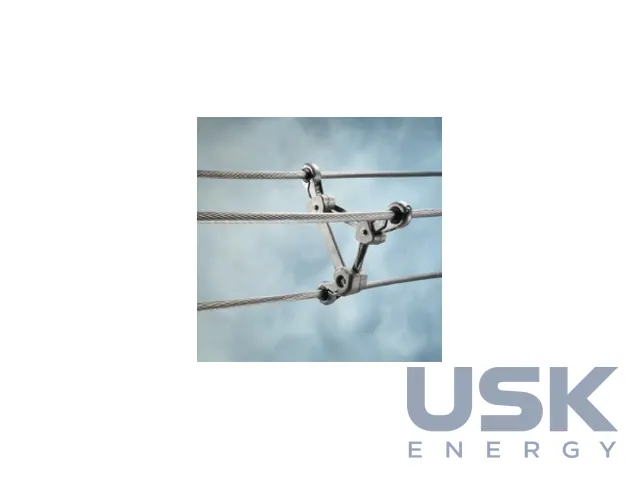

CUSHION-GRIP Spacer Damper ставлять на фази з 3, 4 і 6 проводів. Його випускають у двох конструкціях, і обидві широко працюють у Європі та Бразилії з початку 1990-х. Тип B розробляли разом з інженерами PLP-Brazil під вимоги IEC 61854, він легший. Його запатентовані зіркоподібні демпфери разом із двоскладовою рамою тримають еластомер у стисканні за будь-якого руху проводу. Тип C створено разом із PLP-U.K. під жорсткі вимоги National Grid. Він важчий і міцніший, а демпфер складається з еластомерних циліндрів у гніздах маточин рами. Цей тип радять там, де звичайні розпірки-гасники передчасно виходили з ладу. В обох типах еластомер працює лише на стискання, без зсуву, і це подовжує строк служби.

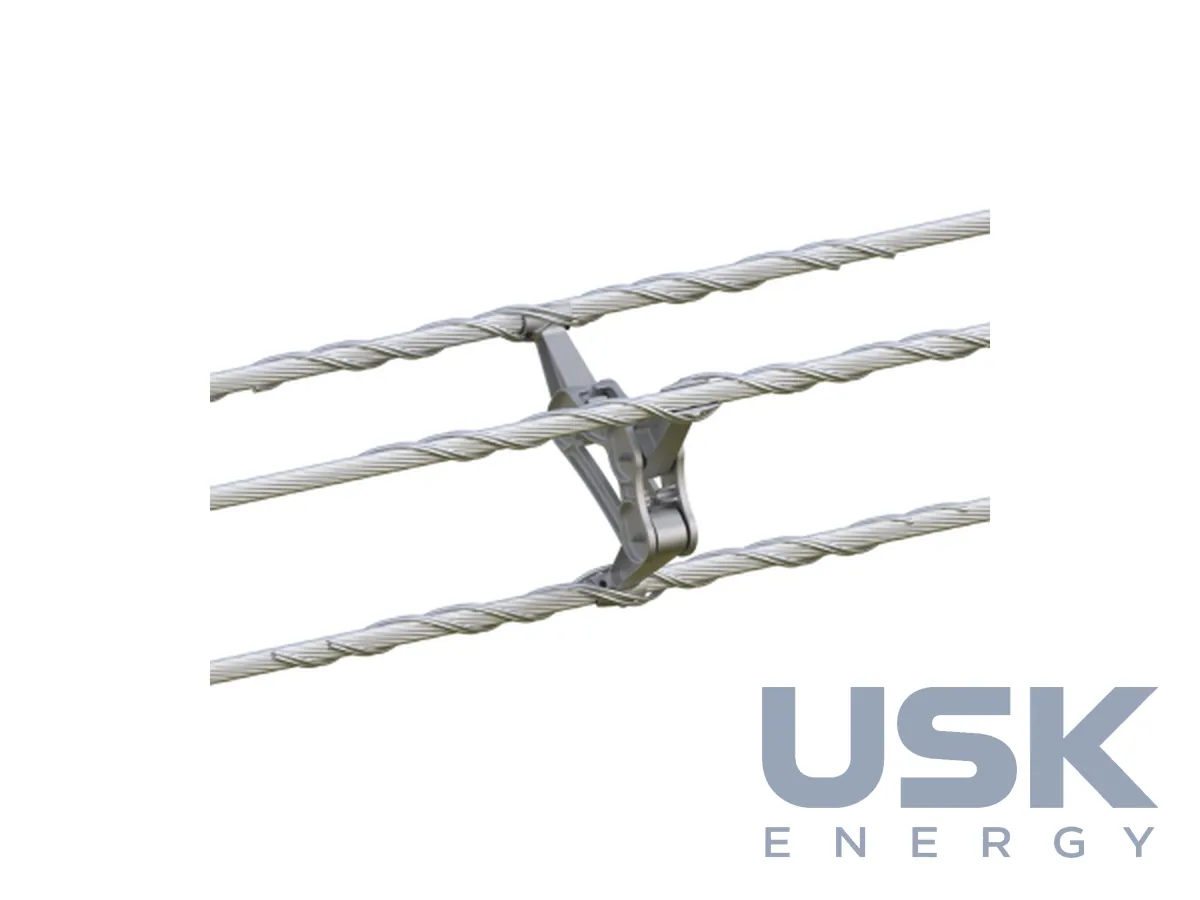

Стандартна відстань між субпроводами 18 дюймів (457 мм), інші кроки та конфігурації виготовляють на замовлення. Каталожний номер містить тип, кількість проводів у фазі та код діапазону діаметрів проводу. Стандартне виконання розраховане на тривалу температуру проводу 125 °C і 150 °C в аварійному режимі тривалістю дві години. Для гарячіших проводів є версія HT. Розпірки PLP/Hydro-Québec призначені для фаз з 2, 3 і 4 проводів у районах із сильною ожеледдю та вітром, на запит їх виготовляють у високотемпературному виконанні до 230 °C. Провід у них можна кріпити і спіральною арматурою.

Затискач проводу CUSHION-GRIP має еластомерну футерівку та високоміцний кований фіксатор на чверть оберту. Він дає однакове стискання вкладишів без контролю моменту затягування і без болтів з головкою, що зламується. Правильне стискання важливе, бо ослаблений затискач може сильно пошкодити провід. Під час монтажу спеціальним інструментом стискають важіль і кришку, повертають фіксатор на 90° і відпускають інструмент, щоб кришка відкрилася. Розпірку ставлять на проводи за стрілкою вгору, відлитою на рамі, так, щоб вона рівно сиділа на кожному проводі. Потім знову стискають кришку і повертають фіксатор на повні 90°, щоб його головка лягла в паз кришки.

Розстановку розпірок у прольоті PLP рекомендує за результатами лабораторних і польових випробувань, щоб звести рух пучка до мінімуму. Виріб не переробляють, а зберігають у коробках під навісом.
