PLP COYOTE — муфти для зрощування OPGW і ADSS на опорах ПЛ

Опис

Муфти COYOTE ставлять там, де оптичний кабель, підвішений на лінії електропередачі, потрібно зростити або розгалузити. Це може бути будівельна довжина грозотроса OPGW з вбудованими волокнами, самонесний діелектричний кабель ADSS або перехід з повітряної ділянки на підземну. Муфту кріплять на опорі ПЛ кронштейнами, кабелі заводять знизу через торцеву плиту, а всередині вкладають касети зі звареними волокнами та запас модулів.

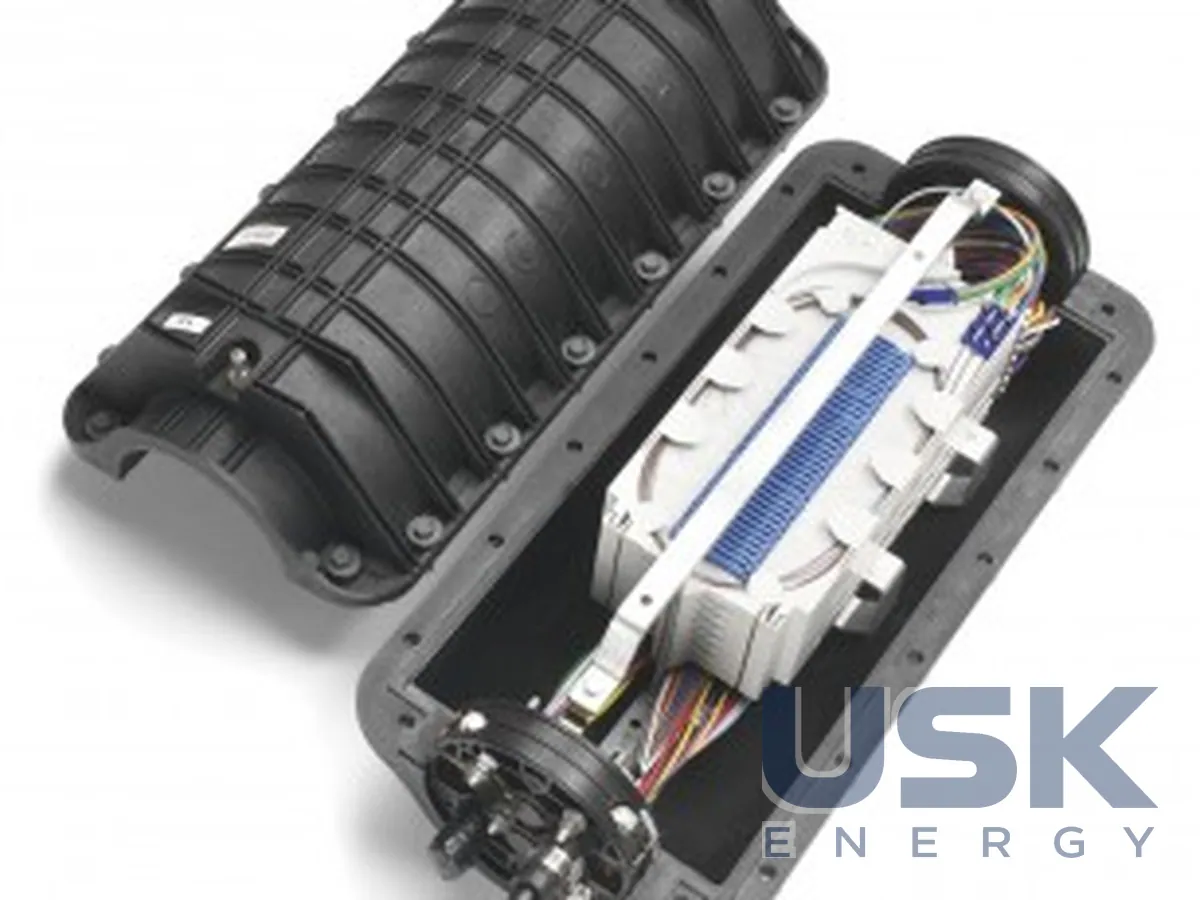

Корпус родини COYOTE Closure зроблено з міцного термопласту високої густини. Він легший за аналогічні корпуси з нержавної сталі й не містить металу. Для волокон у вільних модулях випускають два типорозміри. Корпус 6.5 x 22 дюйма вміщує до 4 касет і до 144 зварювань, корпус 8.5 x 22 дюйма до 8 касет і до 288 зварювань. Обидві версії комплектують касетами на 36 зварювань з трьома еластомерними блоками по 12 місць, які тримають механічні з'єднання або захищені гільзами зварні. Модулі зберігаються в просторому відсіку, радіуси згину волокон у касетах великі. Корпус ущільнено постійною неопреновою прокладкою та системою LOCK-TAPE, тож муфту можна розкривати повторно без окремих ремкомплектів.

Молодші моделі закривають малі вузли. COYOTE PUP розміром 6 x 17 дюйма розрахована на 48 зварювань і згодом може бути розширена до повнорозмірної COYOTE Closure майже без втручання у вже вкладені волокна. Компактна COYOTE RUNT приймає до 24 зварювань. До лінійки входять також купольні Dome Closure для ADSS і для OPGW, зокрема із системою CRB, та Splice Case. Для OPGW зі сталевими трубками волокон випускають окремі комплекти Splice Case, їх добирають за запитом на завод.

Торцева система розрахована на стикове зрощування. З одного боку стоїть глуха плита, з іншого трисекційна плита з шістьма відформованими вводами. Чотири вводи приймають діелектричний кабель діаметром до 7/8 дюйма, для OPGW межа за діаметром трохи менша, два вводи розраховані на кабель до 3/4 дюйма. Під товсті кабелі є трисекційна плита на чотири вводи до 1-1/4 дюйма. Комплекти Future Cable Port залишають резерв на підключення кабелю в майбутньому без розбирання плити, але їх треба замовити й установити під час первинного складання. Для OPGW застосовують комплект OPGW Strain Relief Bracket Kit з кронштейнами, хомутами та вологозахисною стрічкою на два кабелі, а в разі додавання грозотросів докуповують ще такі самі.

Комплектацію добирають за чотирма питаннями. Скільки волокон потрібно зараз і скільки знадобиться потім, якого розміру й типу кабель, на яку опору і яким способом кріпити муфту. Під OPGW і під діелектричний кабель випускають окремі набори обох типорозмірів, кожен з однією касетою на 36 зварювань і витратними матеріалами. Касети LGSTS16 і LGSTS40 постачають з блоками на 16 і 40 одиночних зварювань відповідно, для повної місткості до кожної потрібен комплект блоків LGSBS8-5.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
