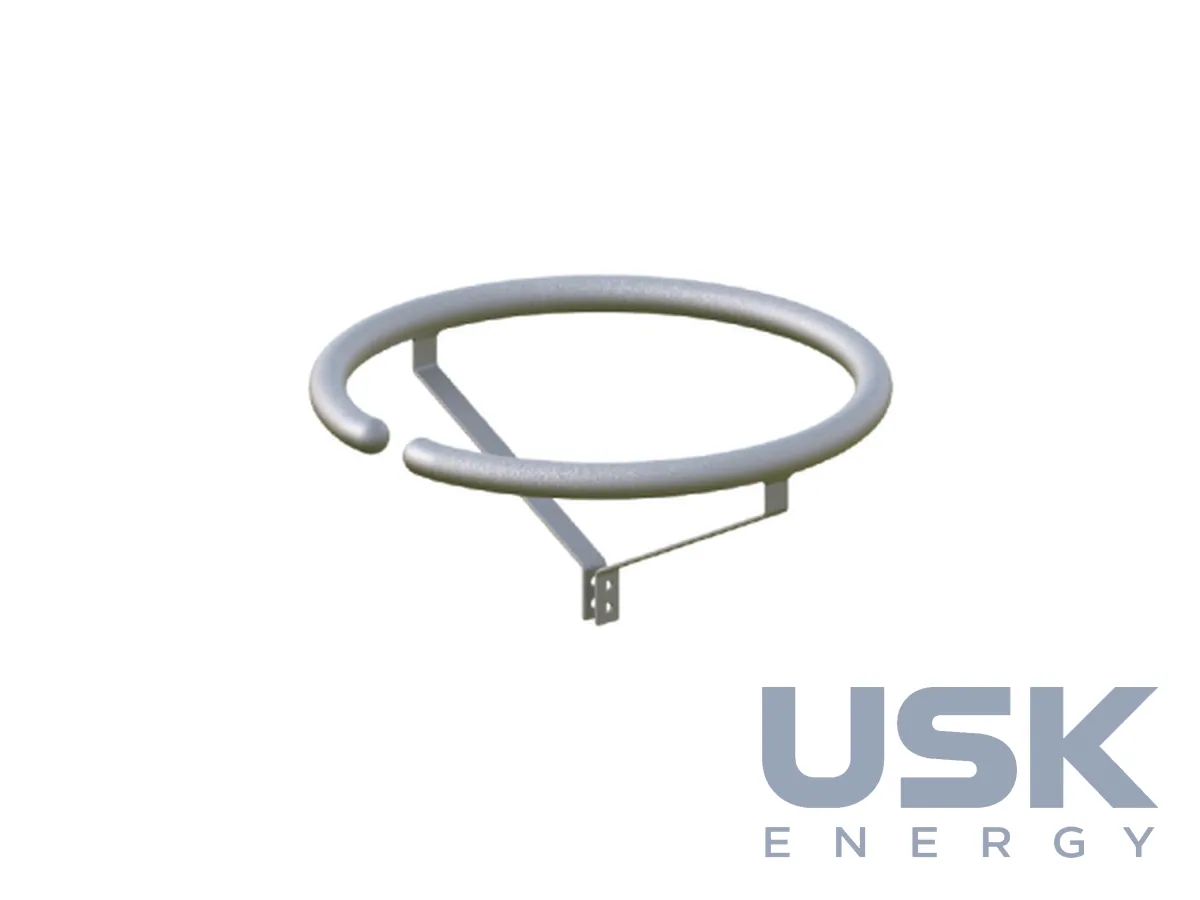

PLP Corona Rings — екранні (антикоронні) кільця для гірлянд ПЛ
Екранні кільця PLP Corona Rings встановлюють на підтримувальних і натяжних гірляндах ліній надвисокої напруги для зниження коронного розряду. Моделі від CR-009 до CR-022 вирівнюють електричне поле на гірлянді та зменшують радіозавади на EHV.
- Виконання
- для підтримувальних, кутових і натяжних гірлянд
- Моделі
- CR-009 … CR-022
- Призначення
- вирівнювання електричного поля, зниження корони та радіозавад на EHV
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
На лініях надвисокої напруги електричне поле вздовж гірлянди ізоляторів розподіляється нерівномірно. Найбільша напруженість припадає на кінці гірлянди, біля металевої арматури та крайніх ізоляторів з боку проводу і з боку траверси. Там, де поле перевищує поріг іонізації повітря, з'являється корона. Вона дає втрати енергії, шум, радіозавади і з часом руйнує поверхню ізоляторів, особливо полімерних. Екранне кільце PLP Corona Rings ставлять на кінець гірлянди, і воно бере на себе роль великого гладкого електрода, який вирівнює поле і знімає перенапруженість з дрібних деталей.
Принцип простий. Гострі краї болтів, шплінтів, скоб і затискачів мають малий радіус, і поле біля них концентрується. Кільце великого діаметра з гладкою трубчастою поверхнею охоплює цю зону, тому поверхнева напруженість на ньому нижча, ніж була б на арматурі без екрана. Одночасно кільце перерозподіляє напругу між ізоляторами, і перші від проводу елементи гірлянди навантажуються менше. Менше корони на арматурі означає менше радіозавад від лінії, а для ліній НВН це окрема вимога проєкту. Для тих самих ліній важить і акустичний шум від корони, який чути поблизу опор у вологу погоду. Екран зменшує і його, тому на лініях поруч із житловою забудовою кільця ставлять навіть там, де втрати на корону самі по собі невеликі.

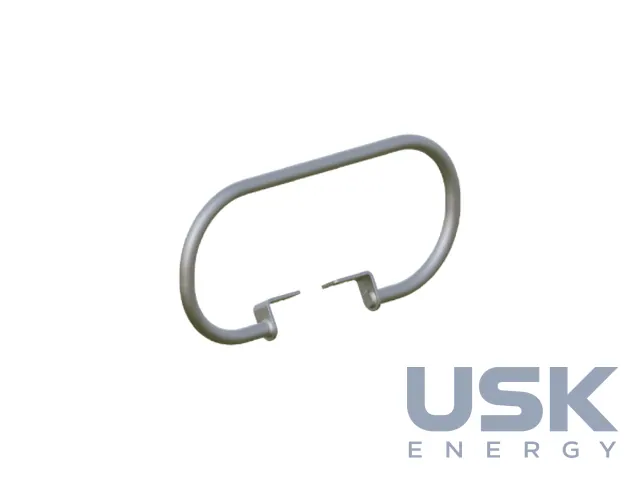

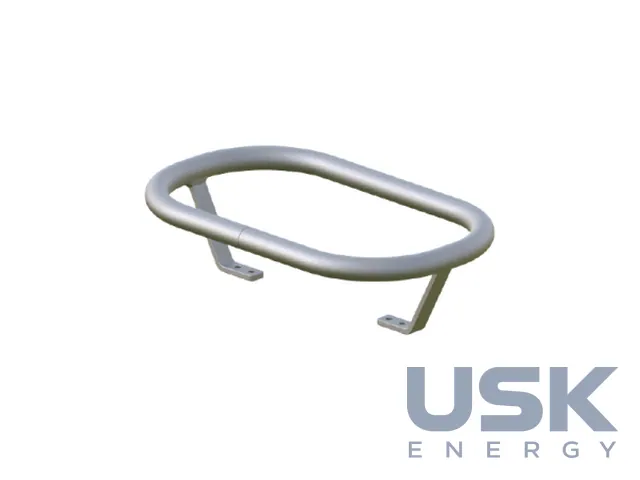

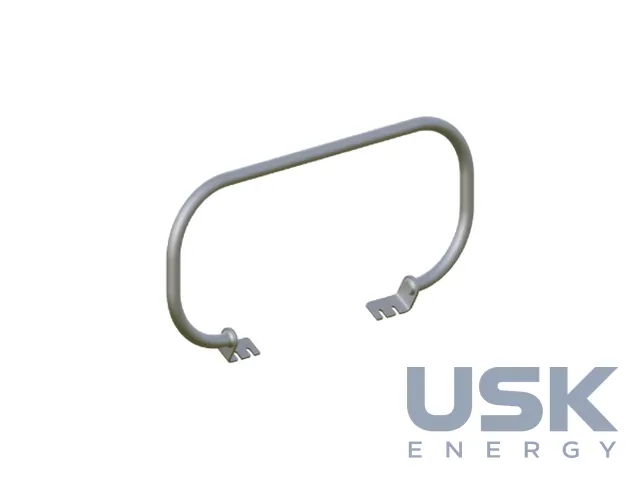

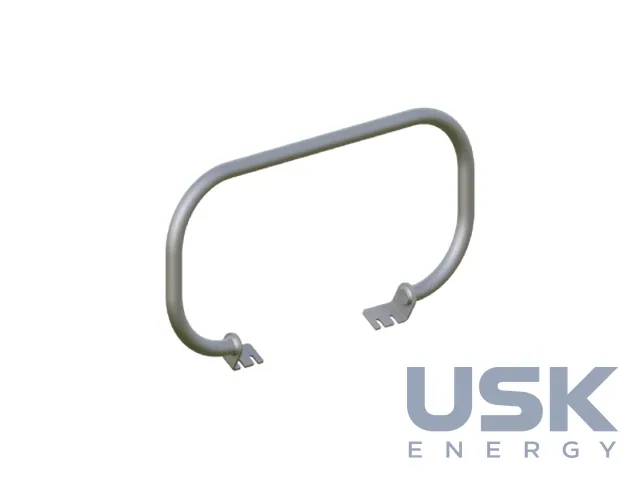

Кільця випускають у кількох виконаннях, під різні типи гірлянд. Є моделі для проміжних підтримувальних гірлянд, для кутових підвісів на опорах кутів повороту і для натяжних гірлянд анкерних опор. Геометрія кожного виконання різна, бо різне взаємне розташування проводу, затискача та ізоляторів. На натяжній гірлянді кільце стоїть майже горизонтально вздовж осі проводу, на підтримувальній воно охоплює нижній кінець вертикальної гірлянди біля затискача. Позначення моделей у лінійці йдуть від CR-009 до CR-022, приклад проміжного виконання CR-012.
Модель вибирають під конструкцію гірлянди і клас напруги лінії. Для цього потрібні креслення гірлянди з типом ізоляторів, кількістю проводів у фазі та зчіпною арматурою, а також параметри ПЛ. Кільце кріплять до арматури гірлянди кронштейном так, щоб воно стояло у визначеному положенні відносно останнього ізолятора, бо від відстані між ними залежить, наскільки добре вирівнюється поле. Неправильно встановлене чи деформоване кільце саме стає джерелом корони, тому під час монтажу перевіряють його орієнтацію, а під час оглядів лінії стежать за відсутністю вм'ятин і відгинів.
Кільця входять до загального розділу зчіпної арматури PLP для ліній електропередачі разом із вушками, сережками, скобами й коромислами. Тому екран зручно підбирати одночасно з рештою гірлянди, коли вже відомі тип ізолятора, схема підвісу і розміри вузлів кріплення.
Технічні характеристики
| Виконання | для підтримувальних, кутових і натяжних гірлянд |
|---|---|
| Моделі | CR-009 … CR-022 |
| Призначення | вирівнювання електричного поля, зниження корони та радіозавад на EHV |
Запит ціни та строку поставки
PLP Corona Rings — екранні (антикоронні) кільця для гірлянд ПЛ, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких гірлянд випускають кільця?
Є виконання для підтримувальних, кутових і натяжних гірлянд. Моделі позначені від CR-009 до CR-022.
На яких лініях ставлять антикоронні кільця?
На лініях надвисокої напруги (EHV), де без екрана на гірлянді виникає корона. Кільце вирівнює поле і знижує радіозавади.
Як добрати модель кільця?
Модель із ряду CR-009 … CR-022 добирають під тип гірлянди та клас напруги лінії. Для цього потрібні креслення гірлянди та параметри ПЛ.
