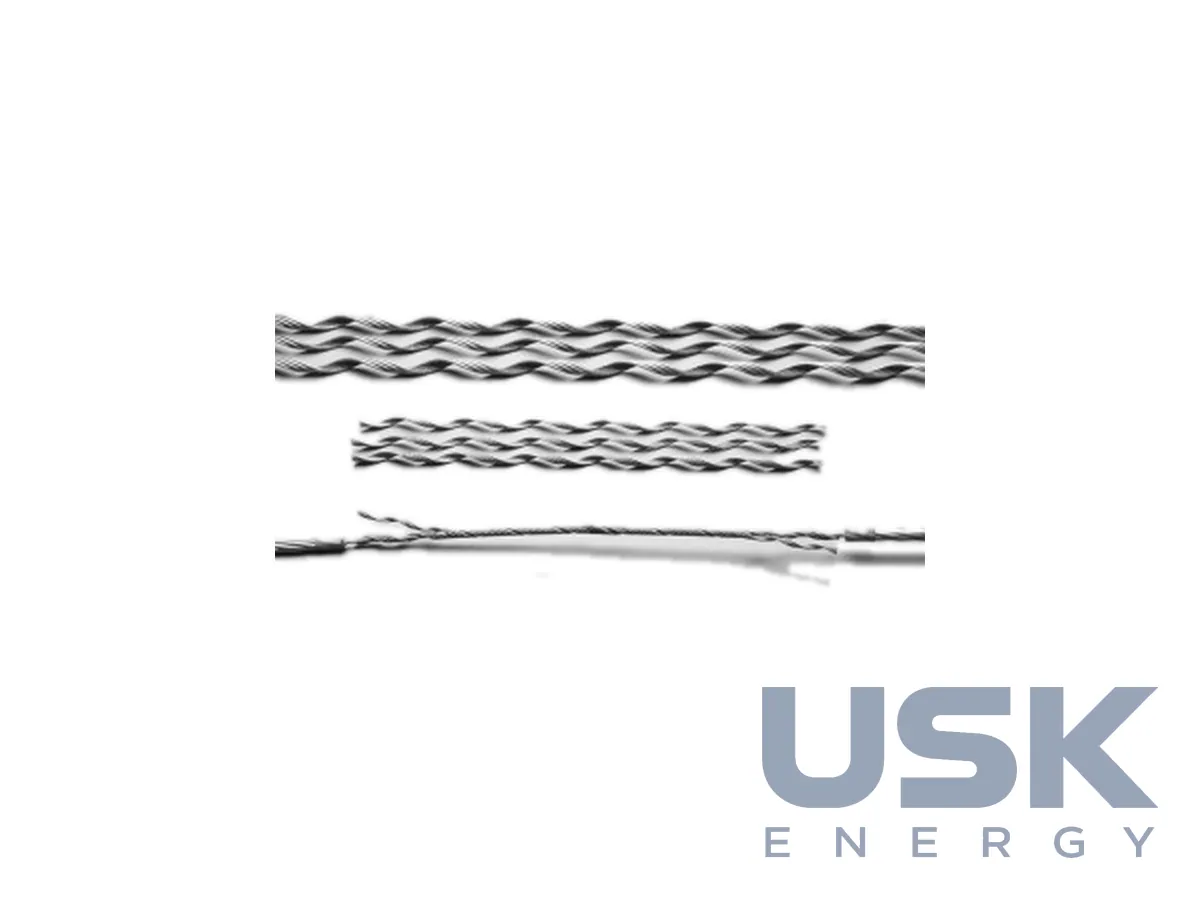

PLP Conductor Splice / ACSR Full Tension Splice — спіральні з'єднувачі проводів ПЛ
Спіральні з'єднувачі PLP зрощують і ремонтують алюмінієві, сталеалюмінієві та мідні проводи без пресування. Conductor Splice для проводів з алюмінію, сплаву й міді тримає не менше 90 % розривного навантаження проводу, а повнонатяжний варіант для ACSR відновлює повну міцність і провідність.
- Conductor Splice (Al, сплав, Cu)
- не менше 90 % розривного навантаження проводу
- Conductor Splice (ACSR)
- повна міцність алюмінію + 10 % міцності сталевого осердя
- ACSR Full Tension Splice
- повне розривне навантаження та провідність, трикомпонентний
- Електропровідність
- не гірша за цілий провід
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Обірваний або пошкоджений провід ПЛ найчастіше з'єднують пресованим з'єднувачем, але спіральна арматура PLP робить те саме без пресування. Їх навивають на провід руками, тому на трасі не потрібні прес, матриці й гідравліка, а ремонт пошкодженого проводу можна зробити там, де його виявили. Лінійка має два основні вироби. Conductor Splice складається з одного зовнішнього шару прутків, ACSR Full Tension Splice зібраний з трьох компонентів для сталеалюмінієвого проводу, коли треба повернути повну міцність і сталевому осердю. Обидва варіанти зазвичай ставлять на лінії нижче класу НВН, а виконання для НВН постачають на запит.
Conductor Splice на однорідних проводах з алюмінію, алюмінієвого сплаву та міді тримає не менше 90 % розривного навантаження проводу. На ACSR він утримує повну міцність алюмінієвих дротів плюс 10 % міцності сталевого осердя. Електропровідність з'єднання не гірша, ніж у цілого проводу такої самої довжини. Під час ремонту Conductor Splice повертає вихідну провідність усім цим проводам, однорідним повертає і повну розривну міцність, а на ACSR відновлюється міцність алюмінію, осердя він не підсилює.
Якщо є підозра, що пошкоджено саме сталеве осердя ACSR, ставлять ACSR Full Tension Splice. Спочатку знімають алюмінієві дроти до осердя і навивають на нього з'єднувач осердя з оцинкованої сталі. Поверх нього за потреби кладуть заповнювальні прутки з алюмінієвого сплаву, щоб повернути проводу початковий зовнішній діаметр, для частини типорозмірів вони не потрібні. Зовні навивають зовнішній з'єднувач з алюмінієвого сплаву, за конструкцією такий самий, як Conductor Splice, лише іншої довжини. Готовий вузол тримає повне розривне навантаження ACSR і проводить струм краще, ніж відрізок цілого проводу.
Прутки зібрано в підгрупи по два, три або чотири, прутки осердя та зовнішнього шару мають абразивне покриття всередині. Центральна мітка задає положення з'єднувача, кольоровий код і довжина допомагають знайти типорозмір у таблиці, ідентифікаційна стрічка вказує каталожний номер і перерізи. Утримувальну здатність для кожного розміру виробник визначає за випробуваннями на непостарілому проводі з урахуванням допусків. Будь-який провід, новий чи вже в роботі, перед монтажем зачищають щіткою до блиску і одразу наносять сумісний інгібітор.
Ремонтом з'єднувачами обмежуються ділянки в середині прольоту або в точці підвісу. Кінці з'єднувача не повинні підходити ближче ніж на 6 дюймів до наявних Armor Rods чи Line Guard. Якщо пошкодження припадає на зону підвісу або кінці прутків вийшли б ближче за цю відстань, використовують Armor Splice, який поєднує захисні прутки і з'єднувач, PLP підбирає його за польовими даними. Відгалужувальний затискач поверх з'єднувача ставити можна, якщо поверхню зачистили від оксидів і клею та обробили інгібітором.
Технічні характеристики
| Conductor Splice (Al, сплав, Cu) | не менше 90 % розривного навантаження проводу |
|---|---|
| Conductor Splice (ACSR) | повна міцність алюмінію + 10 % міцності сталевого осердя |
| ACSR Full Tension Splice | повне розривне навантаження та провідність, трикомпонентний |
| Електропровідність | не гірша за цілий провід |
| Застосування | ПЛ до EHV (EHV — на запит) |
Запит ціни та строку поставки
PLP Conductor Splice / ACSR Full Tension Splice — спіральні з'єднувачі проводів ПЛ, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку міцність тримає з'єднувач Conductor Splice?
Для алюмінієвих, сплавних і мідних проводів не менше 90 % розривного навантаження проводу. Для ACSR це повна міцність алюмінію плюс 10 % міцності сталевого осердя.
Чим відрізняється ACSR Full Tension Splice?
Це трикомпонентний повнонатяжний з'єднувач для проводу ACSR. Він відновлює повне розривне навантаження і провідність проводу.
Чи потрібен прес для монтажу?
Ні, з'єднувачі спіральні й монтуються без пресування. Електропровідність після монтажу не гірша за цілий провід.
