PLP Big-Grip / VARI-GRIP — натяжні затискачі для відтяжок великого перерізу опор ПЛ
Спіральні закінчення PLP Big-Grip для товстих тросів відтяжок і клинові закінчення VARI-GRIP з U-болтом для регулювання натягу без талрепа. VARI-GRIP розрахований на трос діаметром 7/16–1,78 дюйма (≈11–45 мм) з розривним навантаженням 20 800–295 500 lb (≈93–1314 кН).
- Застосування
- відтяжки опор ПЛ, антенно-щоглових споруд
- VARI-GRIP: діаметр троса
- 7/16"–1,78" (≈11–45 мм)
- VARI-GRIP: розривне навантаження троса
- 20 800–295 500 lb (≈93–1314 кН)
- Міцність закінчення
- 100 % розривного навантаження троса
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Великі опори ПЛ, антенні щогли, вежі зв'язку та інші споруди на відтяжках тримаються на тросах значного діаметра, і звичайний спіральний затискач для розподільних мереж тут уже не підходить. Для таких тросів PLP випускає дві системи закінчень. Big-Grip продовжує ідею спірального навитого затискача у збільшених типорозмірах, VARI-GRIP влаштований як клиновий затискач з U-болтом, яким підтягують відтяжку без окремого талрепа. Обидві системи застосовують на опорах ПЛ, щоглах та інших спорудах на відтяжках, зокрема на антенно-щоглових.
Big-Grip навивають на трос так само, як менші затискачі, петля стандартно скручена для всіх розмірів. Матеріал прутків сумісний з матеріалом троса. Стандартно це оцинкована сталь з покриттям класу C, а для тросів 3/4, 7/8 і 1 дюйм застосовують покриття класу B. Напрям навивання має збігатися з повиванням троса, тому під час замовлення вказують і трос, і його повивання. Для тросів до 1/2 дюйма і відтяжок, коротших за 90 футів, виробник радить звичайний GUY-GRIP. Для закінчень Big-Grip у комплект можна взяти коуші.

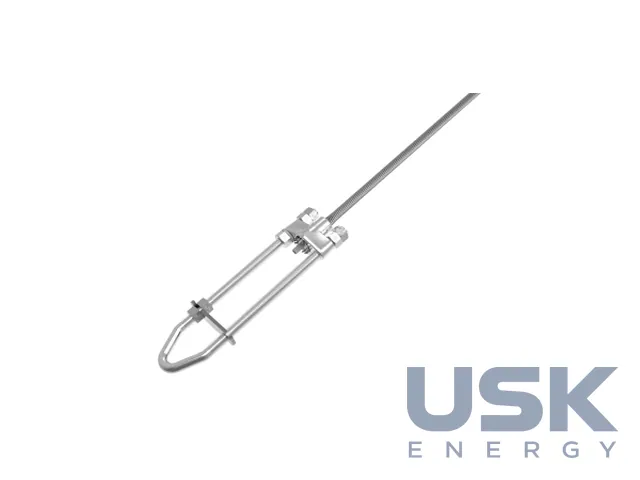

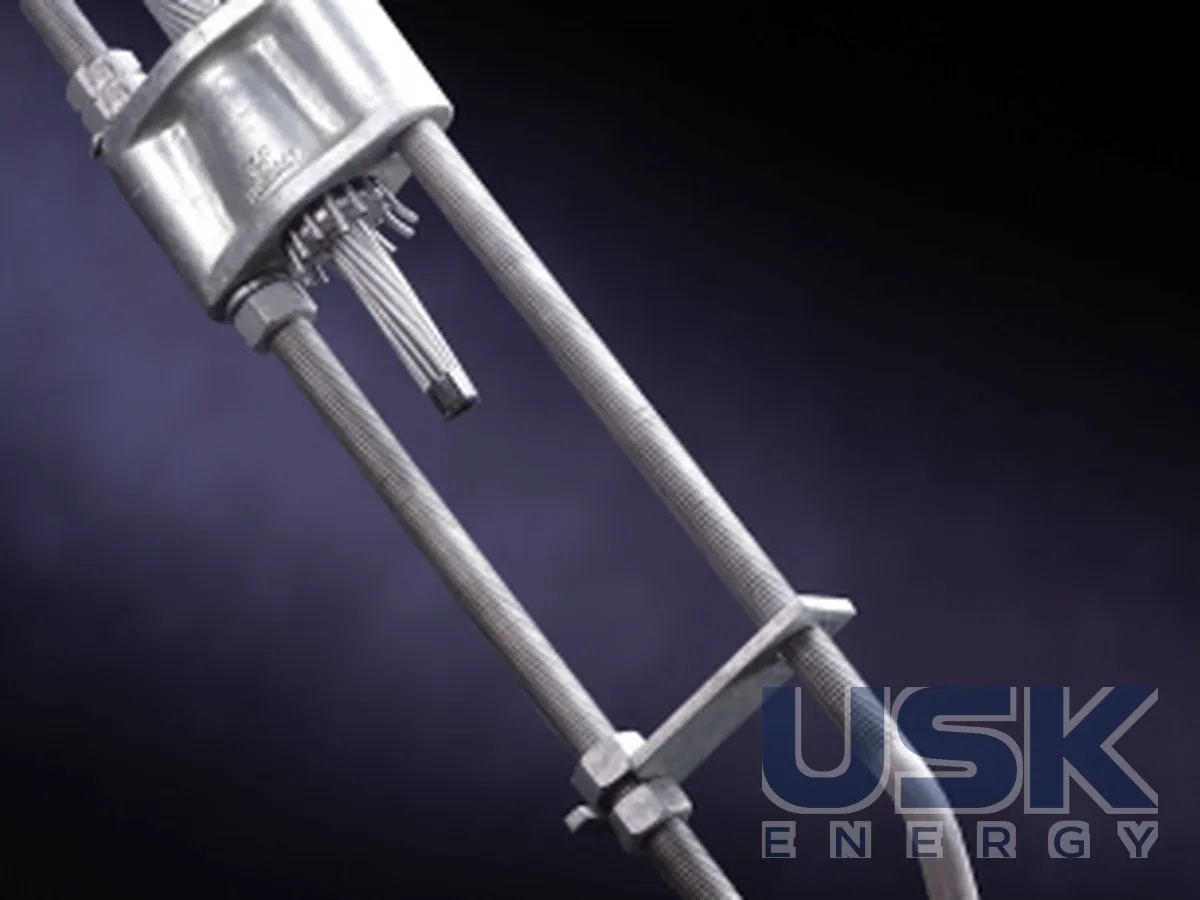

VARI-GRIP складається з корпусу з оцинкованого ковкого чавуну, двох клинів, утримувальних прутків і високоміцного U-болта. Затискач підходить для тросів діаметром від 7/16 до 1,78 дюйма (≈11–45 мм) з розривним навантаженням 20 800–295 500 lb (≈93–1314 кН). Міцність закладення становить 100 % розривного навантаження троса. Для більшості розмірів є U-болти з ходом регулювання 18 дюймів. Моделі з болтами 1-1/8 дюйма і менше постачають з дистанційною планкою з оцинкованої сталі, з болтами 1-1/2 і 1-3/4 дюйма з фасонною виливкою. Нове покоління Gen2 обходиться без виливки і стало легшим при тій самій міцності. Для канатів типу wire rope VARI-GRIP не застосовують.
Під час монтажу відтяжку попередньо натягують талем, U-болт заводять в анкер, ставлять корпус, накладають обидва клини на трос щонайменше за 2 дюйми (50 мм) від його кінця, широким кінцем до арматури. Прямі кінці прутків із кольоровою міткою вкладають у пази клинів, корпус насувають на збірку і ставлять антивандальні шайби та чотири гайки. Після остаточного натягу гайки фіксують, а шестигранну гайку під корпусом затягують, поки пружинна шайба не стане пласкою. Натяг відтяжки виробник радить тримати на рівні близько 10 % розривного навантаження троса. Корпус, клини, болт і гайки без пошкоджень можна використати повторно, а прутки протягом 90 днів після першого натягу знімають і ставлять знову двічі. Те саме правило 90 днів діє і для Big-Grip.
Для кріплення до пластин анкера служать з'єднувальні пластини VARI-GRIP Link Plates. Великий болт проводять крізь обидві пластини і анкерну арматуру маркуванням назовні, U-болт заводять між пластинами і фіксують болтом зі шплінтом, пластини мають стояти паралельно. Для пластин товщиною до 1 дюйма (25 мм) PLP пропонує окрему скобу. Захисне покриття деталей і троса під час монтажу намагаються не дряпати.
Технічні характеристики
| Застосування | відтяжки опор ПЛ, антенно-щоглових споруд |
|---|---|
| VARI-GRIP: діаметр троса | 7/16"–1,78" (≈11–45 мм) |
| VARI-GRIP: розривне навантаження троса | 20 800–295 500 lb (≈93–1314 кН) |
| Міцність закінчення | 100 % розривного навантаження троса |
| Регулювання натягу | U-болт VARI-GRIP, без талрепа |
| Аксесуари | з'єднувальні пластини VARI-GRIP Link Plates, коуші для Big-Grip |
Запит ціни та строку поставки
PLP Big-Grip / VARI-GRIP — натяжні затискачі для відтяжок великого перерізу опор ПЛ, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 20 00 90 |
|---|---|
| HS, 6 знаків | 7326 20 |
| CN (ЄС) | 7326 20 00 |
| HTSUS (США) | 7326 20 00 90 |
| Митний тариф КНР | 7326 20 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який діаметр троса розрахований VARI-GRIP?
Від 7/16 до 1,78 дюйма, це приблизно 11–45 мм.
Яке розривне навантаження тросів охоплює VARI-GRIP?
20 800–295 500 lb, приблизно 93–1314 кН. Закінчення витримує 100 % розривного навантаження троса.
Чи потрібен талреп для регулювання натягу?
Ні, натяг регулюється U-болтом VARI-GRIP.
