Mosdorfer SPHERA — сигнальні (маркувальні) кулі для проводів і грозотросів ПЛ

Опис

Сигнальні кулі SPHERA позначають повітряні лінії високої напруги, грозотроси, ОКГТ та інші об'єкти, важливі для авіації. Кулю розробила компанія MS Design, а Mosdorfer є її ексклюзивним дистриб'ютором. Відмінність SPHERA від звичайних маркувальних куль полягає в поєднанні видимості з новим способом монтажу, для якого не потрібні гелікоптер, автовишка чи лінійний візок.

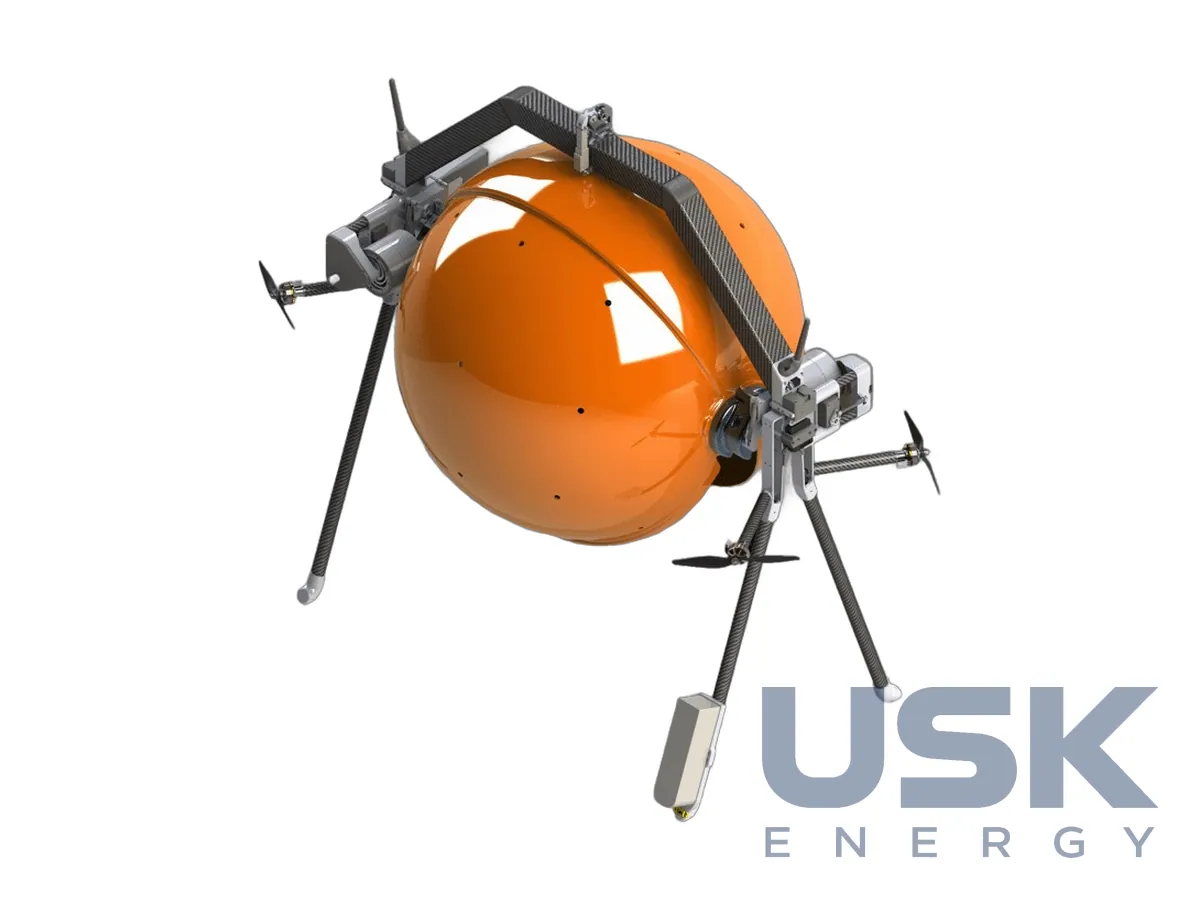

Монтаж виконується системою LINEFLY компанії FulcrumAir. Дрон доставляє робота на провід, і робот встановлює кулю безпосередньо на лінії, а монтажна бригада залишається на землі. Встановлення можливе і на лініях під напругою, тому вимикати ПЛ на час робіт не потрібно. Робот справляється з нахилом проводу до 20 градусів, а з одного стартового майданчика обслуговується до 2 км лінії, що зменшує навантаження на ґрунт і доступ техніки.

За даними виробника, час монтажу скорочується до 70 % порівняно зі звичайними методами. Одна куля встановлюється приблизно за 5 хвилин, а один робот монтує понад 30 куль за день, і кілька роботів можуть працювати паралельно на великому об'єкті. Викиди CO₂ при цьому до 90 % нижчі, ніж при монтажі з гелікоптера, а рівень шуму значно менший. Для замовника це означає коротші строки робіт на трасі і менше погоджень з власниками земель уздовж лінії.

Куля випускається трьох діаметрів, 300, 600 і 900 мм. Модульна система затискачів сумісна з усіма трьома розмірами і розрахована на проводи діаметром 15–55 мм. В індивідуальній програмі під спеціальні вимоги виробник також згадує затискачі з діапазоном 10–45 мм з урахуванням спіралі. Затискачі мають гумові вставки, а шарніри попередньо змонтовані, тож при встановленні немає дрібних незакріплених деталей.

Стандартно доступно 5 кольорів, які покривають найпоширеніші вимоги авіації та судноплавства. При замовленні від 200 штук можливий будь-який колір. Матеріал пофарбований у масі, стійкий до негоди та УФ і зберігає форму, тому колір не залежить від стану поверхневого покриття протягом строку служби.

Основні плити кулі виготовляються з переробленого матеріалу. На 97 % це перероблений забарвлений ASA, а зовнішній шар 3 % з PMMA захищає поверхню від ультрафіолету та вивітрювання. Спеціально розміщені дренажні отвори не дають утворюватися конденсату й ожеледі всередині кулі, тож провід не отримує додаткового навантаження.

Як опцію куля оснащується вбудованим транспондером. Mosdorfer поставляє SPHERA разом з іншими додатковими системами для ПЛ, такими як міжфазні розпірки IPS і арматура розподільних мереж.

Для підбору куль виробнику передають діаметр і тип проводу або троса, потрібний діаметр і колір кулі, кількість, вимоги авіаційних органів до маркування і дані про те, чи монтуватимуться кулі на лінії під напругою.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
