Mosdorfer — арматура для грозозахисних тросів і оптичних кабелів (ОКГТ, ADSS)
Mosdorfer постачає комплект арматури для підвішування грозотросів та оптичних кабелів на опорах ПЛ. Арматура підходить як для кабелів, вбудованих у грозотрос (ОКГТ), так і для самонесучих ADSS.
- Тип
- підтримувальні та натяжні затискачі, спіральна арматура для грозотроса і ОКГТ/ADSS
- Застосування
- грозозахист ПЛ, волоконно-оптичні лінії зв'язку на опорах ПЛ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Арматура Mosdorfer для грозозахисних тросів і оптичних кабелів призначена для підвішування на опорах ПЛ звичайних грозотросів, оптичних кабелів, вбудованих у грозотрос (ОКГТ), і самонесучих кабелів ADSS. Комплект включає підтримувальні та натяжні затискачі, спіральну арматуру, з'єднувальні деталі для кріплення до опори, а також гасники вібрації. Арматура застосовується для грозозахисту ПЛ і для волоконно-оптичних ліній зв'язку, які прокладаються на опорах ПЛ.

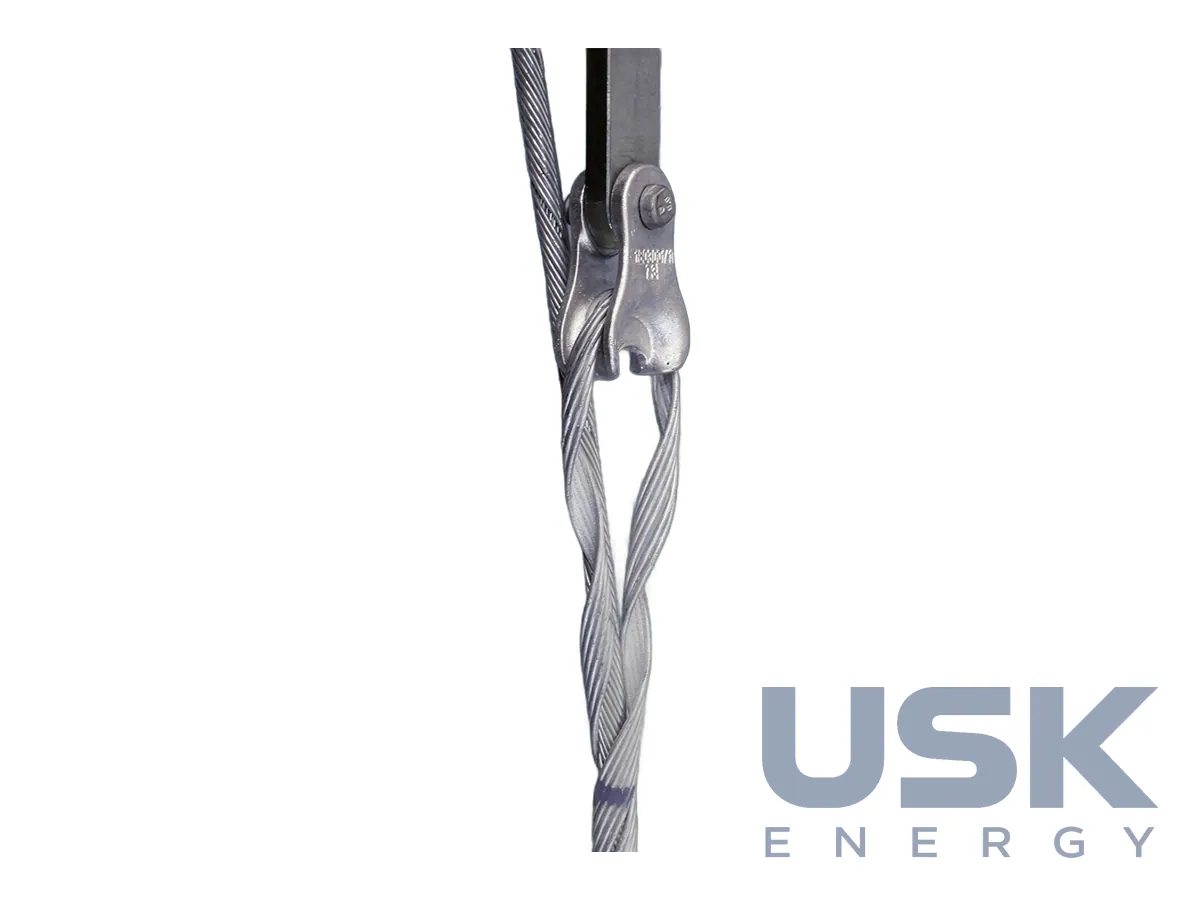

Натяжне кріплення грозотросів виконується переважно клиновими або пресованими натяжними затискачами. Для ОКГТ і ADSS частіше використовують спіральну арматуру, яка охоплює кабель на значній довжині і не створює місцевого тиску на оптичні модулі. Підтримувальні, натяжні та струмові затискачі, які застосовуються і для фазних проводів, описані в окремих частинах каталогу виробника і виготовляються з тих самих матеріалів.
Для кріплення підтримувального затискача до опори є кронштейни типу C у кількох спеціальних виконаннях. Окремі кронштейни дають шарніру ступінь свободи понад 200°, тому підтримувальний затискач може стати навіть вертикально вгору. Це потрібно на опорах, де грозотрос проходить з великим кутом або на перепадах висот траси.
З'єднання вилка-проушина виконуються за IEC 61471 і DIN 48074, сполучні пальці за DIN 48073. Шплінти для болтових пальців виготовляються з нержавіючої сталі. Уся сталева арматура, якщо вона не нержавіюча, проходить гаряче цинкування за EN 61284 або ISO EN 1461, гайки відповідають ISO EN 3506. Мінімальна товщина цинкового шару становить 85 мкм, для агресивної атмосфери її збільшують до 110–130 мкм.
Окремої уваги потребує монтаж ОКГТ. Оптичні волокна всередині троса чутливі до надмірного згину і стискання, тому затискачі й спіральна арматура підбираються точно під зовнішній діаметр кабелю, а мінімальні радіуси згину на опорі дотримуються під час монтажу. Для ADSS, який підвішується нижче фазних проводів, додатково враховують електричне поле лінії в точці підвіски.
Маркування деталей виконується за EN 61284. Крім логотипа виробника і позначення деталі, на ній вказуються руйнівне навантаження і струм короткочасного режиму. Для грозотроса і ОКГТ останній параметр важливий, бо при КЗ на землю через трос проходить частина струму пошкодження, і арматура має витримати його нагрівання.
До програми входять і маркувальні кулі для грозотросів, які позначають лінію для авіації. Стандартний діаметр кулі становить 600 мм, інші розміри виготовляються на запит. Захист грозотросів і ОКГТ від вібрації виконується гасниками з окремої частини каталогу.
Mosdorfer з Вайца в Австрії постачає ці комплекти разом з арматурою фазних гірлянд, тому вся підвіска лінії може бути виконана від одного виробника. Для підбору виробнику передають тип і діаметр троса або кабелю, тяжіння, струм КЗ, тип опор і кути повороту траси.
Технічні характеристики
| Тип | підтримувальні та натяжні затискачі, спіральна арматура для грозотроса і ОКГТ/ADSS |
|---|---|
| Застосування | грозозахист ПЛ, волоконно-оптичні лінії зв'язку на опорах ПЛ |
Запит ціни та строку поставки
Mosdorfer — арматура для грозозахисних тросів і оптичних кабелів (ОКГТ, ADSS), Mosdorfer. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 90 98 90 |
|---|---|
| HS, 6 знаків | 7326 90 |
| CN (ЄС) | 7326 90 98 |
| HTSUS (США) | 7326 90 86 88 |
| Митний тариф КНР | 7326 90 19 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких кабелів підходить арматура?
Для грозотросів, оптичних кабелів у грозотросі (ОКГТ) і самонесучих кабелів ADSS.
Що входить до комплекту?
Підтримувальні та натяжні затискачі, а також спіральна арматура.
Де застосовується ця арматура?
На опорах ПЛ для грозозахисту і для підвішування волоконно-оптичних ліній зв'язку.
