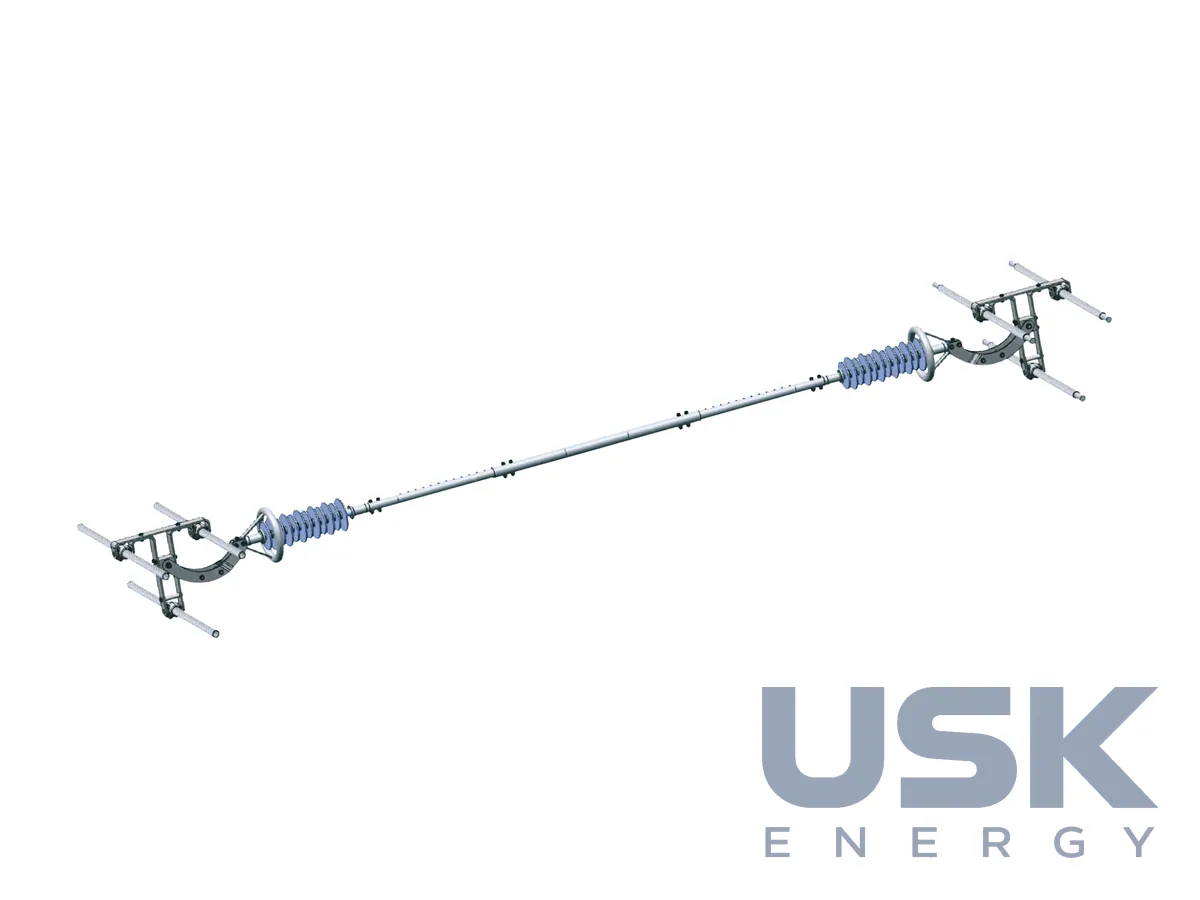

Mosdorfer IPS — міжфазні ізолювальні розпірки проти танцю проводів
Mosdorfer IPS — ізолювальні міжфазні розпірки для ПЛ, схильних до танцю проводів. Вони запобігають схлестуванню фаз при танці, скиданні ожеледі та вітрі, понад 20 років експлуатації від Скандинавії до Південної Америки.
- Призначення
- запобігання схлестуванню фаз при танці, скиданні ожеледі та вітрі
- Конфігурації
- одиночний, подвійний, потрійний і четверний провід; горизонтальне, вертикальне і трикутне розташування фаз
- Робоча температура
- −30…+80 °C
- Конструкція
- модульна, гумовий шарнір зі сталевою трубою
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Вітер і кліматичні умови викликають у проводах ПЛ довгохвильові низькочастотні рухи. До них належать танець проводів, тобто галопування, і підскок проводу після скидання ожеледі. У найважчих випадках такі коливання призводять до схлестування фазних проводів, механічних пошкоджень, вимкнень і аварій лінії через КЗ. Міжфазні ізолювальні розпірки Mosdorfer IPS (Interphase Spacers) тримають сусідні фази на відстані навіть при сильному вітрі, скиданні ожеледі та галопуванні.
Розпірки IPS працюють на лініях з 2002 року. За даними виробника, їх понад 20 років експлуатують у різних кліматичних зонах світу, від Скандинавії до Південної Америки. Їх ставлять на ПЛ, схильних до танцю проводів, де звичайних засобів гасіння вібрації недостатньо, бо низькочастотні коливання з великою амплітудою гасники Stockbridge не стримують.
Конструкція розпірки модульна. Корпус виготовляється зі сталі, оцинкованої для захисту від корозії, а затискачі для проводів куються з високоякісного алюмінію. Основу складає центральний шарнірний елемент, який дає керовану рухомість і зменшує напруження в розпірці та проводах. Шарнір виготовлений з вулканізованого натурального каучуку, стійкого до масла, ультрафіолету та озону, і працює в діапазоні температур −30…+80 °C. Вбудована сталева трубка зменшує стирання між шарніром і корпусом розпірки.
Центральний елемент також регулюється, тому розпірку легко пристосувати до фактичної відстані між фазами на місці монтажу. Модульна система підходить для одиночного, подвійного, потрійного й четверного проводу у фазі, для різних діапазонів діаметрів проводу і міжфазних відстаней. Розпірки можна ставити на звичайні та високотемпературні проводи, при горизонтальному, вертикальному і трикутному розташуванні фаз.
Задача IPS полягає не в повному гасінні руху, а в тому, щоб фази рухалися під контролем і не зближувалися до небезпечної відстані. Конструкція допускає керовану рухомість і гнучкість, захищає проводи від пошкоджень за тривалий строк служби і спрощує монтаж. Розпірки розраховані на те, щоб витримувати позапланові механічні впливи і зберігати відстані між проводами протягом багатьох років.
Порівняно з іншими засобами боротьби з танцем проводів, наприклад зміною конструкції опор чи збільшенням міжфазних відстаней, розпірки IPS ставляться на вже діючу лінію без перебудови. Їх монтують у прольотах, де спостерігався танець або схлестування фаз, і так усувають причину повторних вимкнень на конкретній ділянці траси.
Для кожного проєкту Mosdorfer дає рекомендації щодо розташування розпірок у прольоті, а для монтажників є інструкції з встановлення. IPS доповнюють програму гасіння коливань компанії, до якої входять гасники вібрації Stockbridge і розпірки-гасники для розщеплених фаз.
Для підбору виробнику передають конфігурацію фаз, марку і діаметр проводів, кількість субпроводів, міжфазні відстані, довжини прольотів, клас напруги і дані про ожеледь та вітер у районі траси.
Технічні характеристики
| Призначення | запобігання схлестуванню фаз при танці, скиданні ожеледі та вітрі |
|---|---|
| Конфігурації | одиночний, подвійний, потрійний і четверний провід; горизонтальне, вертикальне і трикутне розташування фаз |
| Робоча температура | −30…+80 °C |
| Конструкція | модульна, гумовий шарнір зі сталевою трубою |
Запит ціни та строку поставки
Mosdorfer IPS — міжфазні ізолювальні розпірки проти танцю проводів, Mosdorfer. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 90 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 90 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Від чого захищають розпірки IPS?
Від схлестування фаз при танці проводів, скиданні ожеледі та вітрі.
Для яких конфігурацій фаз підходять розпірки?
Для одиночного, подвійного, потрійного й четверного проводу, при горизонтальному, вертикальному і трикутному розташуванні фаз.
Який діапазон робочих температур?
Від −30 до +80 °C.
