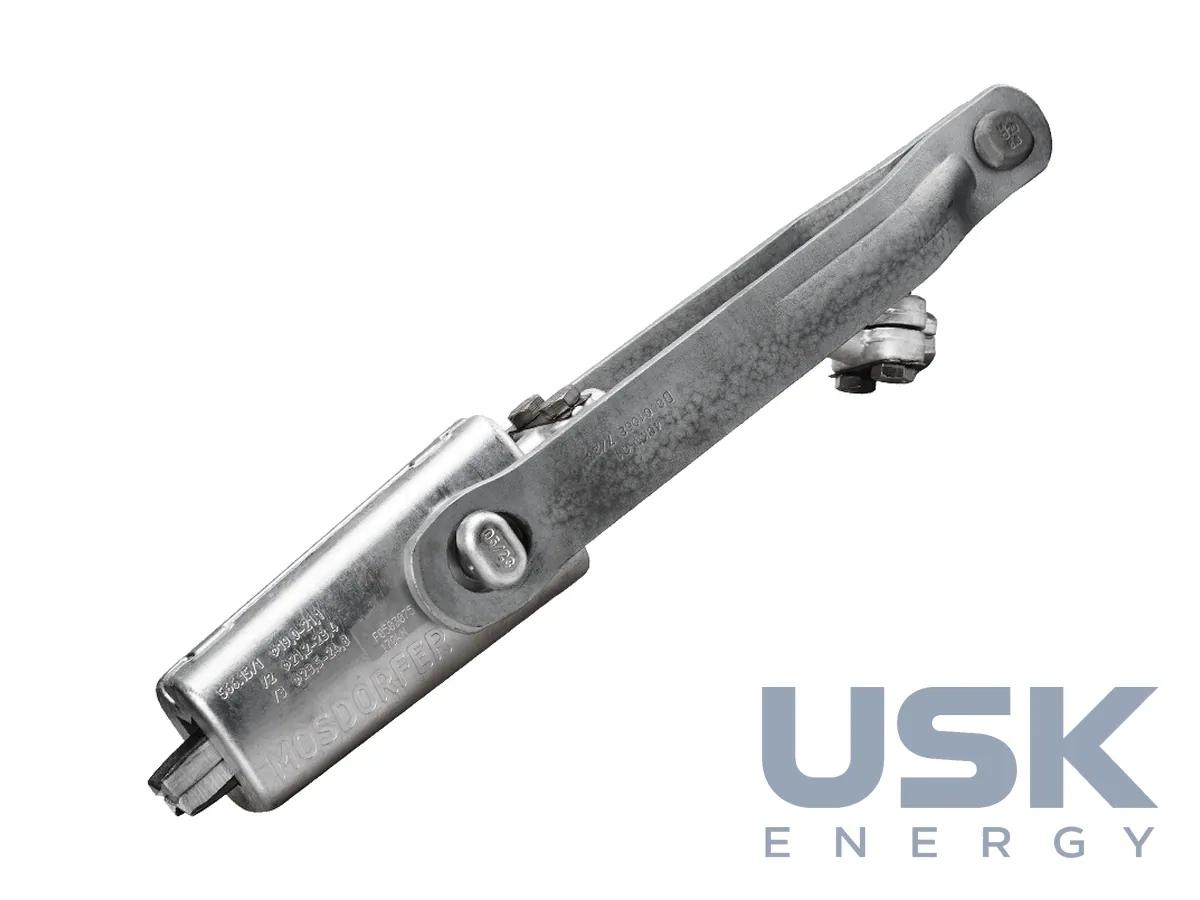

Mosdorfer / Mosdorfer CCL — натяжні затискачі (клинові, пресовані) та з'єднувачі проводів

Опис

Натяжні затискачі та з'єднувачі Mosdorfer і Mosdorfer CCL призначені для анкерного кріплення і з'єднання проводів ПЛ 11–400 кВ і вище. Натяжний затискач передає повний тяжіння проводу на натяжну гірлянду анкерної опори, тому його міцність має бути не нижчою за міцність самого проводу. З'єднувачі (splices) відновлюють провід у прольоті або при ремонті, наконечники приєднують провід до апаратів, а відгалужувальні затискачі роблять відпайки.

Номенклатура охоплює клинові та пресовані натяжні затискачі. Клинові затискачі монтуються без пресового інструменту, провід фіксується клином, який затягується під дією тяжіння. Пресовані затискачі обтискаються на проводі гідравлічним пресом і дають монолітне з'єднання з повним передаванням зусилля. Затискачі підходять для мідних, алюмінієвих і біметалевих проводів, а також для проводів підвищеної пропускної здатності HTLS.

Mosdorfer CCL Systems Limited зі штаб-квартирою у Великій Британії працює з 1988 року і спирається на понад 75 років досвіду групи Mosdorfer. Компанія має понад 5 тис. допусків продукції у мережевих компаній і власне виробництво у Великій Британії. Для розподільних мереж CCL пропонує систему опресування Versa Press без різьби та Hex Press зі змінними шестигранними матрицями, з'єднувачі для міді, алюмінію і біметалу, а також splices, наконечники, відгалужувальні та абонентські з'єднувачі.

Для мереж ВН і НВН портфель включає пресовану арматуру Hex Press для проводів ACSR, AAAC і HTLS, розпірки та розпірки-гасники для подвійних, потрійних і четверних фаз, скляні та порцелянові ізолятори від 80 кН до 300 кН. Є також комплексні системи для грозотросів і ОКГТ з попередньо зібраними комплектами гірлянд.

Компанія має у Великій Британії повністю обладнаний випробувальний центр, де майже вся продукція перевіряється і сертифікується під реальними навантаженнями. За даними каталогу, розтягування при випробуваннях становить 500–1000 кН. Затискачі в каталозі Mosdorfer зведені в таблиці за діаметром і маркою проводу, від невеликих перерізів розподільних мереж до проводів 1045/45.

Вибір між клиновим і пресованим затискачем залежить від умов монтажу. Клиновий затискач зручний на розподільних лініях і при ремонтах, бо не потребує преса, а пресований частіше застосовують на магістральних лініях ВН і НВН і для проводів HTLS, де потрібне повне передавання тяжіння.

Серед референцій CCL є приєднання ВЕС Dorenell на 132 кВ у Шотландії. Для нього постачалася арматура для проводу 300 мм² і грозотросів OPPC, вперше застосовано композитні опори 132 кВ у H-конфігурації, а монтаж виконувався гелікоптером у важкодоступному рельєфі. Також CCL постачала полімерні ізолятори й арматуру для лінії 400 кВ Indian Queen і системи арматури ОКГТ 320 кН для проєкту 400 кВ Beauly – Denny.

Для підбору затискачів виробнику передають марку і переріз проводу, клас напруги, розрахункове тяжіння, тип натяжної гірлянди і бажану технологію монтажу, клинову або пресовану.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
