Mosdorfer — арматура підвісних і натяжних ізоляторних гірлянд ПЛ до 1200 кВ

Опис

Арматуру для повітряних ліній Mosdorfer розробляє і виготовляє вже понад 75 років, а історія сімейного підприємства з Австрії сягає трьох століть. Проєктування і кування довговічних виробів залишається основною компетенцією компанії. Сьогодні програма охоплює повну арматуру гірлянд ПЛ, комплекти для ОКГТ і грозотросів, а також засоби гасіння коливань проводів. Mosdorfer працює більш ніж у 100 країнах, а виробничі майданчики випускають близько 8 тис. тонн продукції на рік.

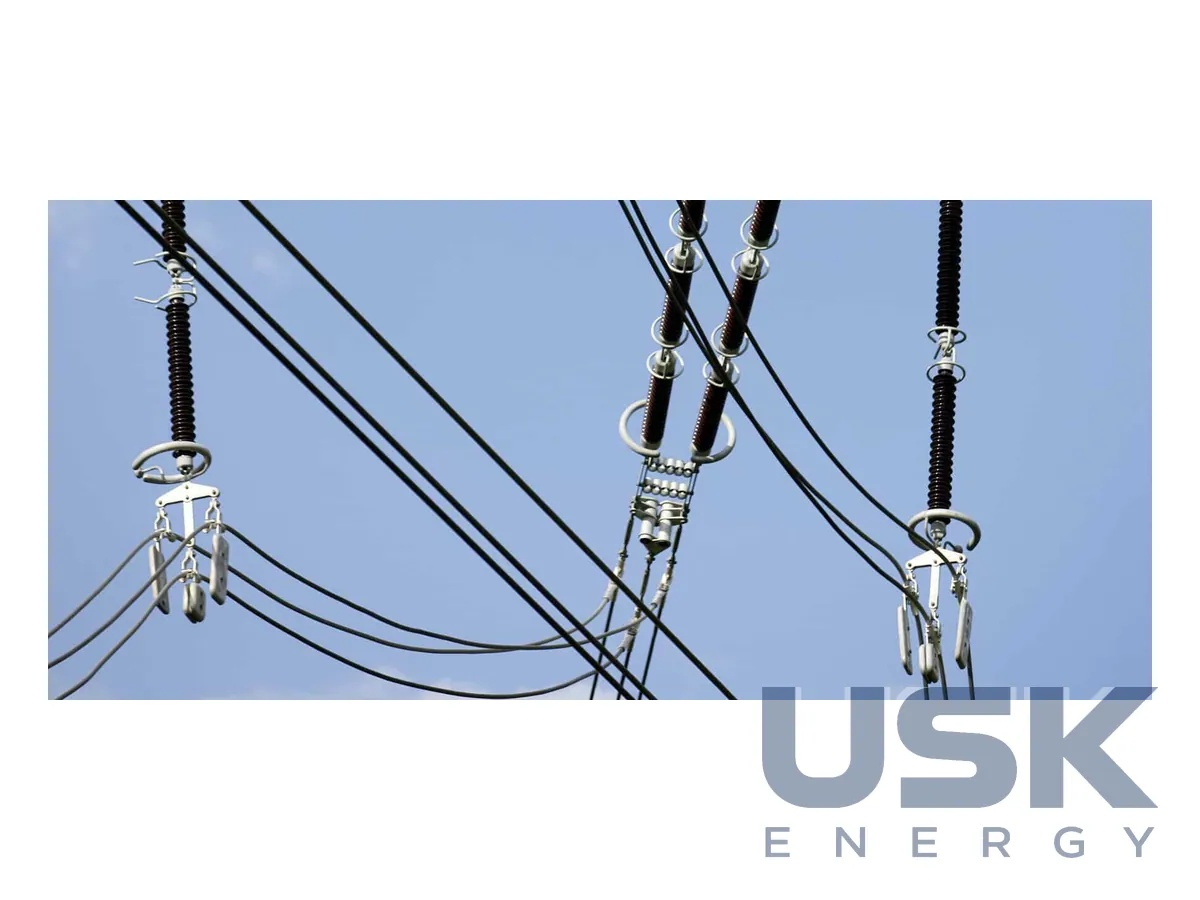

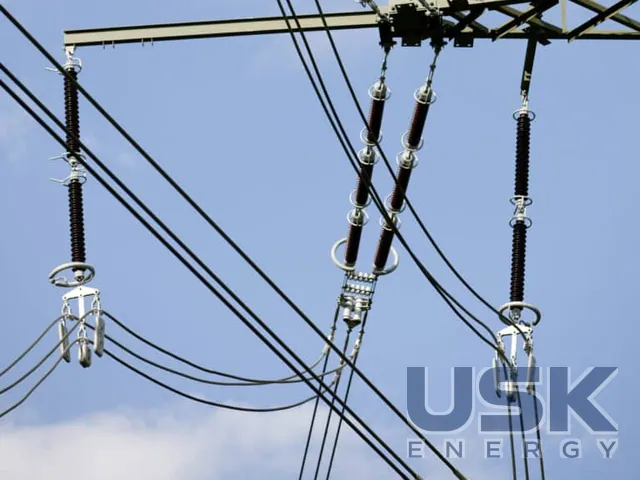

Підвісні та натяжні гірлянди Mosdorfer не збираються з типових деталей навмання. Кожен комплект розраховується під проєкт з урахуванням кліматичної зони, механічних навантажень і конфігурації фази, для одно- та багатоланцюгових ліній. За даними каталогу, клас напруги ПЛ сягає 1200 кВ змінного і 750 кВ постійного струму, гірлянди виконуються для ліній HVAC і HVDC. Арматура підходить для скляних, полімерних і керамічних ізоляторів.

До складу гірлянди входять зчіпна, з'єднувальна та захисна арматура, коромисла (yoke plates) і коронні кільця. Деталі виготовляються з кованої сталі з гарячим цинкуванням за EN ISO 1461. Для північних регіонів є сталева арматура для низьких температур, перевірена на ударну в'язкість. Натяжні затискачі випускаються пресованими, болтовими, клиновими і спіральними, підтримувальні затискачі бувають без корони, із захисними спіралями або без них.

Арматура розрахована на всі стандартні проводи ACSR, AAC, AAAC і на високотемпературні проводи до 250 °C. Для великих переходів, наприклад через річки, є спеціальні затискачі для довгих прольотів. Конструкції перевіряються на критичні електричні параметри, тобто корону і радіозавади, напругу перекриття і стійкість до струмів КЗ. Вироби відповідають міжнародним стандартам IEC, ASTM, ANSI та галузевим нормам.

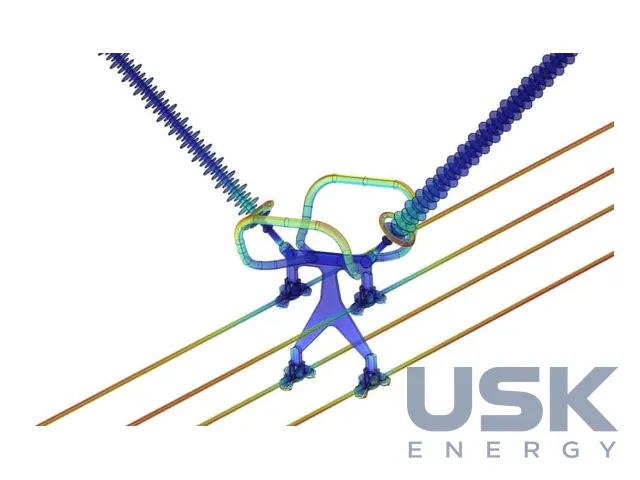

Проєктування спирається на розрахунки. Mosdorfer виконує моделювання електричного поля гірлянди методом FEM, щоб оцінити розподіл поля і поведінку корони, а також розрахунок методом скінченних елементів для несучих деталей, зокрема коромисел. Для подвійних натяжних і підтримувальних гірлянд, V-, Y- та обернених V-гірлянд у компанії давно використовується власна розрахункова програма. Випробування проводяться за IEC 61284, статичне розтягування до 1200 кН.

Для ліній 765 кВ у Mosdorfer є повний комплект арматури, перевірений виконаними проєктами. Компанія є членом комітету CIGRE B2 і бере участь у розробці галузевих стандартів. Система якості виробництва у Вайці сертифікована SGS за ISO 9001, і в області сертифікації прямо названі розроблення, виготовлення, технічний розрахунок і продаж арматури ПЛ для НН, СН, ВН і НВН, а також цинкування сталевих деталей.

Для замовлення арматури гірлянд виробнику передають клас напруги, тип і кількість проводів у фазі, тип ізоляторів, розрахункові механічні навантаження, кліматичні умови траси і вимоги до корони. За цими даними Mosdorfer підбирає склад гірлянди і виконує необхідні розрахунки.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
