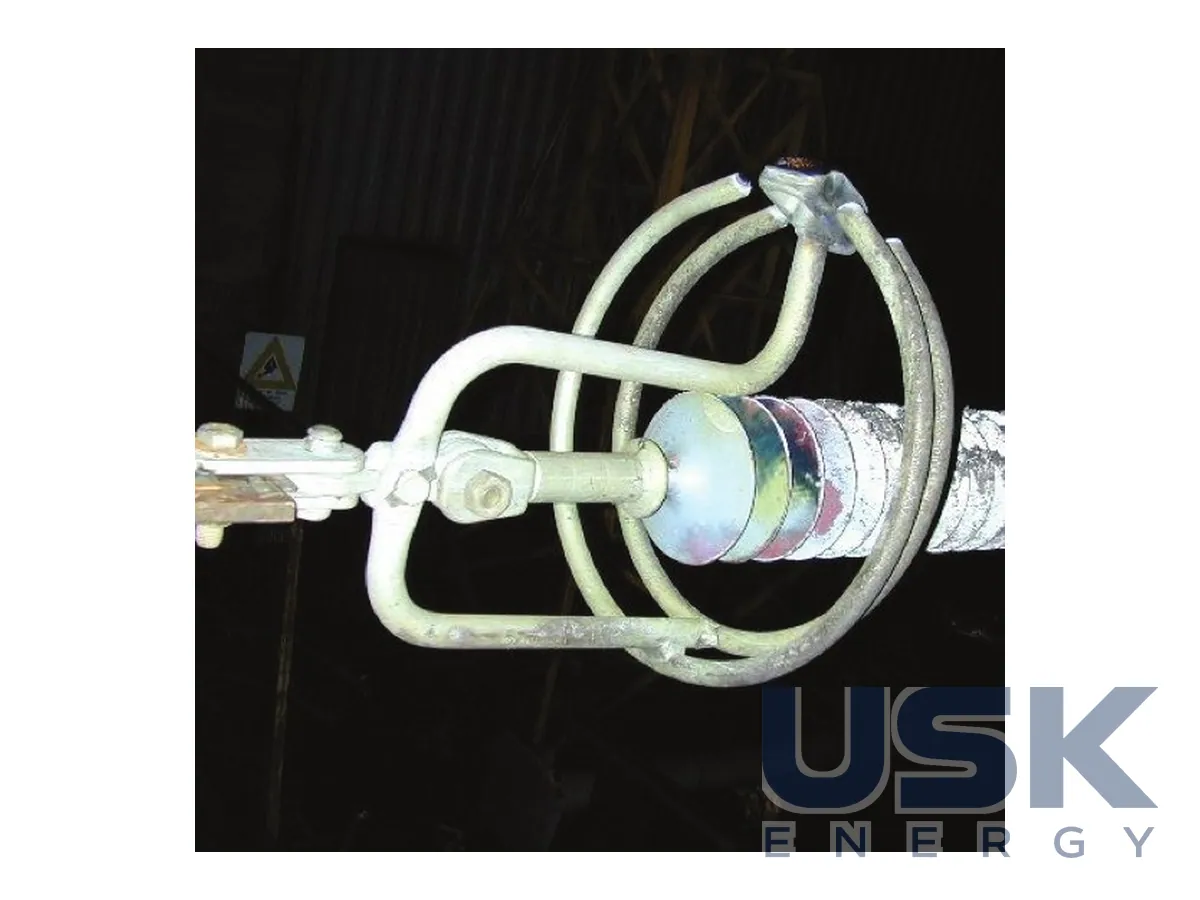

Mosdorfer — захисна арматура гірлянд (дугозахисні роги та екрани, коронувальні кільця)
Захисна арматура Mosdorfer для ізоляторних гірлянд захищає ізолятори від дуги перекриття, знижує коронний розряд і радіозавади. До номенклатури входять дугозахисні роги, захисні та екранні кільця.
- Тип
- дугозахисна арматура, захисні та екранні кільця
- Призначення
- відведення дуги перекриття від ізоляторів, вирівнювання поля, зниження корони
- Виконання
- для ПЛ ВН/НВН і HVDC (збільшені радіуси, гладкі поверхні)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Захисна арматура ізоляторних гірлянд Mosdorfer виконує дві задачі. Перша полягає в захисті ізоляторів від дуги перекриття. При грозовому або комутаційному перекритті дуга горить між дугозахисними рогами чи кільцями на кінцях гірлянди, а не по поверхні ізоляторів, і не руйнує скло, порцеляну чи полімерну оболонку. Друга задача полягає у вирівнюванні електричного поля вздовж гірлянди, що знижує коронний розряд і радіозавади.
Роги і кільця виконують різну роботу і часто ставляться в гірлянду разом. Кільця охоплюють кінець гірлянди і розподіляють напругу між ізоляторами рівномірніше, тому найближчі до проводу елементи не перевантажуються полем. Для ПЛ ВН, НВН і HVDC деталі мають збільшені радіуси і гладкі поверхні, щоб самі не ставали джерелом корони. За каталогом, захисні кільця діаметром 330 мм і 350 мм застосовуються для тарілчастих ізоляторів діаметром до 245 мм.
Випробування виконуються на повній ізоляторній гірлянді, а не на окремих деталях. Стійкість до корони перевіряється за EN 61284, а вплив силової дуги за IEC 61467. Так перевіряється реальна поведінка комплекту, тобто ізоляторів, зчіпної арматури і захисних елементів разом, при тих струмах і напругах, які виникають на лінії.
Кріплення захисної арматури розраховане на великі струми КЗ. Для шарнірних з'єднань розміру 24 і більше захисні деталі кріпляться двома болтами M14 з відстанню 32 мм між ними, щоб арматура не зсувалася під дією електродинамічних зусиль. Окремі виконання мають один болт з приєднанням за DIN 48068, інші варіанти виготовляються на запит. Є також сталеві виконання окремих деталей.
Уся сталева арматура, якщо вона не з нержавіючої сталі, проходить гаряче цинкування за EN 61284 або ISO EN 1461. Мінімальна товщина цинкового шару становить 85 мкм, а для проєктів з агресивною атмосферою її можна збільшити до 110–130 мкм. Це подовжує строк служби арматури на узбережжі та в промислових районах.
Під час проєктування гірлянди важливо узгодити захисну арматуру з ізоляційною координацією лінії. Відстань між дугозахисними рогами визначає напругу, при якій перекриття піде повітрям між ними, тому її підбирають так, щоб вона була меншою за довжину шляху по ізоляторах, але не знижувала електричну міцність гірлянди нижче вимог для класу напруги. На лініях з полімерними ізоляторами кільця також захищають оболонку і кінцеву арматуру від корони, яка з часом пошкоджує полімер.
Mosdorfer з Вайца в Австрії постачає захисну арматуру як частину повних комплектів підвісних і натяжних гірлянд для ліній HVAC і HVDC. Розміри рогів і кілець, відстані між ними та кріплення підбираються під клас напруги, тип ізоляторів і конструкцію гірлянди.
Для підбору виробнику передають клас напруги, тип і розміри ізоляторів, схему гірлянди, розрахунковий струм КЗ і вимоги до рівня корони та радіозавад.
Технічні характеристики
| Тип | дугозахисна арматура, захисні та екранні кільця |
|---|---|
| Призначення | відведення дуги перекриття від ізоляторів, вирівнювання поля, зниження корони |
| Виконання | для ПЛ ВН/НВН і HVDC (збільшені радіуси, гладкі поверхні) |
Запит ціни та строку поставки
Mosdorfer — захисна арматура гірлянд (дугозахисні роги та екрани, коронувальні кільця), Mosdorfer. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 90 98 90 |
|---|---|
| HS, 6 знаків | 7326 90 |
| CN (ЄС) | 7326 90 98 |
| HTSUS (США) | 7326 90 86 88 |
| Митний тариф КНР | 7326 90 19 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для чого потрібна захисна арматура гірлянд?
Вона відводить дугу перекриття від ізоляторів, вирівнює поле і знижує корону та радіозавади.
Чи є виконання для ліній HVDC?
Так, для ПЛ ВН, НВН і HVDC випускаються деталі зі збільшеними радіусами та гладкими поверхнями.
Що входить до номенклатури?
Дугозахисні роги, захисні та екранні кільця для ізоляторних гірлянд.
