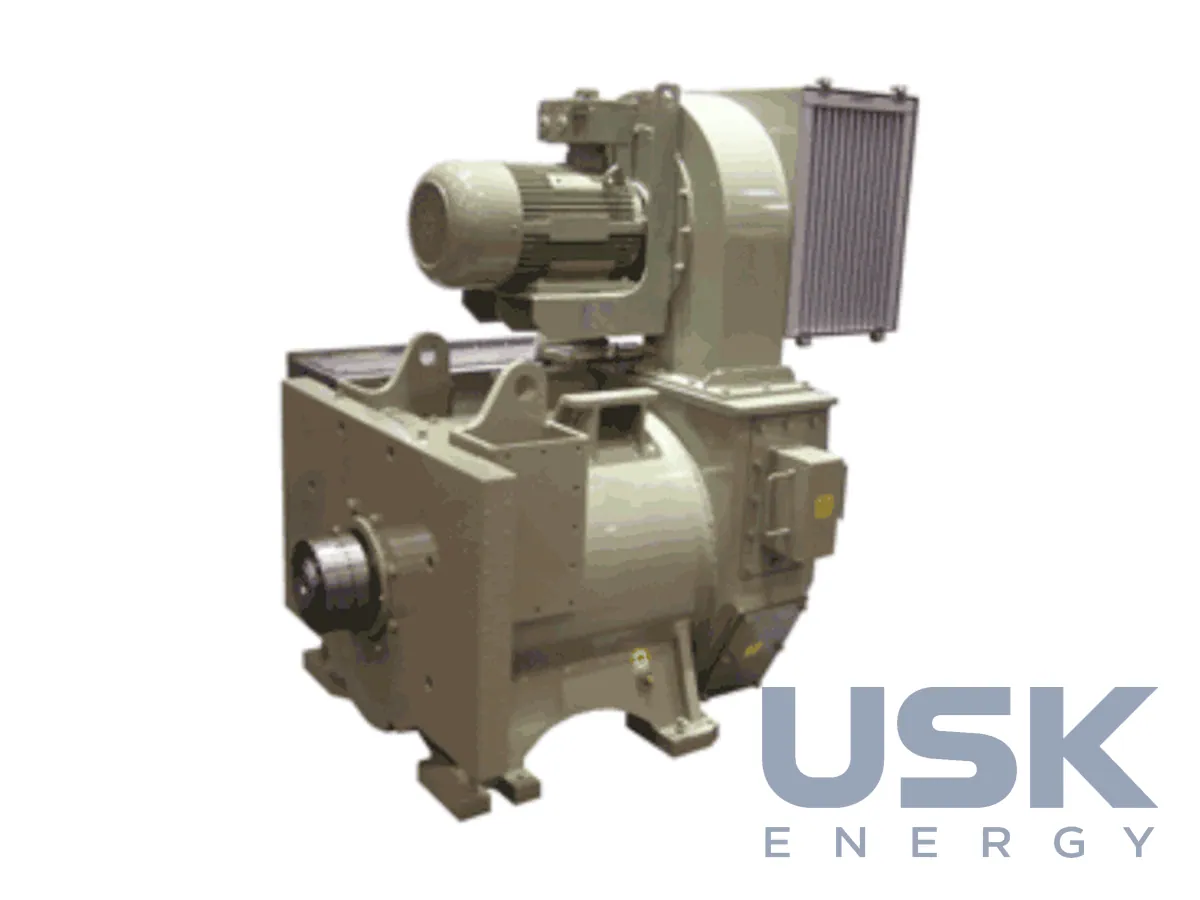

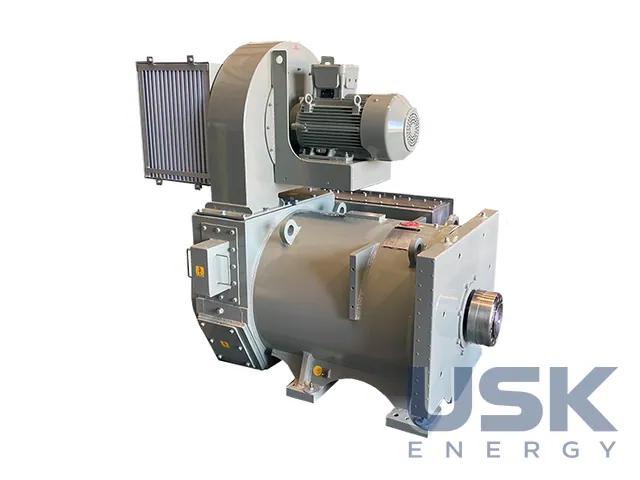

Wabtec 5GEB22 / 5GEB28 / 5GEB29 / 5GEB2000 — асинхронні двигуни бурових установок 858–1491 кВт
Асинхронні двигуни змінного струму Wabtec серії 5GEB з повітряним охолодженням потужністю 858, 1193 і 1491 кВт для приводу механізмів бурових установок. Вони працюють на бурових лебідках, бурових і цементувальних насосах, роторах і верхніх приводах. Двигуни випускають в Ері (Пенсільванія) понад 20 років.
- Потужність
- 1150 к. с. / 858 кВт (5GEB22A/D/E); 1600 к. с. / 1193 кВт (5GEB28B, 5GEB29B); 2000 к. с. / 1491 кВт (5GEB2000HA/HB)
- Тип
- асинхронний, 6 полюсів, статор з жорсткими (form-wound) мідними обмотками, ротор з мідно-хромовими стрижнями
- Ізоляція
- клас H, Mica-Kapton, роботизоване обмотування стрічкою
- Охолодження
- примусове повітряне; вентилятор 13 кВт / 3000 cfm (GEB22), 22 кВт / 5150 cfm (GEB28/29), 4600 cfm (GEB2000)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Wabtec одним із перших застосував технологію змінного струму в нафтопромисловому обладнанні. Буровим підрядникам у світі поставлено понад 8000 таких двигунів, ще тисячі пішли на локомотиви й кар'єрну техніку. Окрім бурових лебідок, насосів, роторів, верхніх приводів (top drive) і якірних лебідок на всіх типах установок, двигуни ставлять у суднові пропульсивні установки, підрулювальні пристрої, земснаряди, конвеєри, мішалки, компресори, насоси та крани.
Статор шестиполюсний, з жорсткими (form-wound) мідними обмотками, ротор зі стрижнями з мідно-хромового сплаву. Ізоляцію класу H системи Mica-Kapton наносять роботизованим обмотуванням стрічкою. Вал зі сталі 4340 має сертифікат ABS, підшипник з боку, протилежного приводу, ізольований. Розрахунковий строк служби становить 20 років із проєктним запасом 1,5.
Обмотку контролюють по два платинові термоопори 100 Ом на фазу, вентиляцію контролює датчик тиску. Стрічкові підігрівачі по 200 Вт з кожного боку не дають обмотці набирати вологу під час простою. Клемну коробку IP56 з нержавкої сталі можна переставити з одного боку на інший, підключення виконано мідними шинами до короткозамикальних кілець.
5GEB22 потужністю 1150 к. с. (858 кВт) випускають у варіантах A (вихідний), D (подовжений вал для пасового навантаження) та E (підшипник для прямого з'єднання), вентилятор має 13 кВт. 5GEB28B і 5GEB29B мають 1600 к. с. (1193 кВт), підшипники для осьових або радіальних навантажень і вентилятор 22 кВт. Перший призначено для приводу через редуктор, другий для пасового. 5GEB2000HA/HB розвиває 2000 к. с. (1491 кВт) і також працює через редуктор.

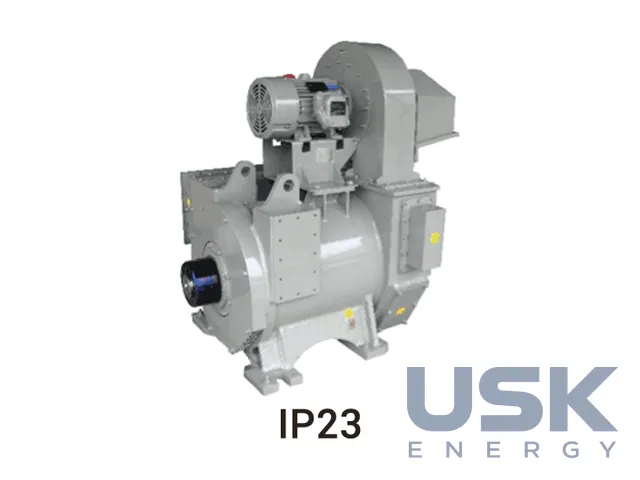

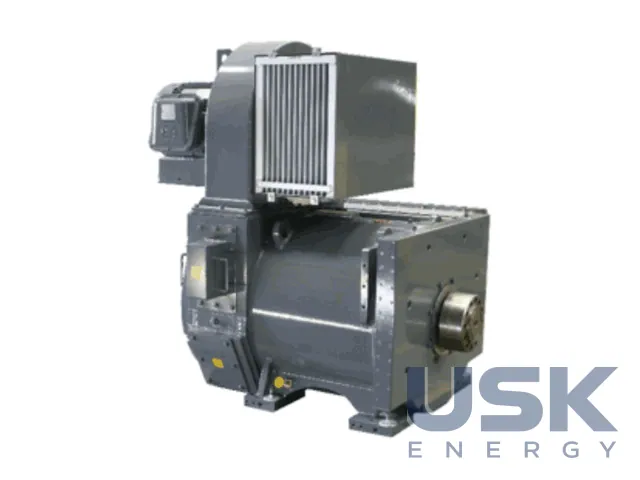

Монтажні розміри й висота осі такі самі, як у двигуна постійного струму 5GE752, що спрощує перехід з DC на AC на наявних установках. Базове виконання IP44 з жалюзі, є закрите TEWAC IP56 і економічне IP23. Для вибухонебезпечних зон двигуни мають сертифікати ATEX, IECEx, CAN/CSA, ANSI/UL, для морських об'єктів схвалення класифікаційних товариств ABS і DNV.
Технічні характеристики
| Потужність | 1150 к. с. / 858 кВт (5GEB22A/D/E); 1600 к. с. / 1193 кВт (5GEB28B, 5GEB29B); 2000 к. с. / 1491 кВт (5GEB2000HA/HB) |
|---|---|
| Тип | асинхронний, 6 полюсів, статор з жорсткими (form-wound) мідними обмотками, ротор з мідно-хромовими стрижнями |
| Ізоляція | клас H, Mica-Kapton, роботизоване обмотування стрічкою |
| Охолодження | примусове повітряне; вентилятор 13 кВт / 3000 cfm (GEB22), 22 кВт / 5150 cfm (GEB28/29), 4600 cfm (GEB2000) |
| Ступінь захисту | IP44 (агрегат); клемна коробка IP56 з нержавкої сталі; варіанти TEWAC IP56, IP23 |
| Контроль | по 2 платинові RTD 100 Ом на фазу, датчик тиску вентиляції |
| Вал | сталь 4340, сертифікат ABS |
| Сертифікати | ATEX, IECEx, CAN/CSA, ANSI/UL (вибухонебезпечні зони); ABS, DNV |
| Ресурс | 20 років, запас за проєктом 1,5 |
| Монтаж | габарит і висота осі як у 5GE752 |
Запит ціни та строку поставки
Wabtec 5GEB22 / 5GEB28 / 5GEB29 / 5GEB2000 — асинхронні двигуни бурових установок 858–1491 кВт, Wabtec. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 99 00 |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 99 |
| HTSUS (США) | 8501 53 80 80 |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають двигуни серії 5GEB?
5GEB22 має 1150 к. с. (858 кВт), 5GEB28B і 5GEB29B мають 1600 к. с. (1193 кВт), 5GEB2000HA/HB має 2000 к. с. (1491 кВт).
Чи сумісні двигуни за монтажем із 5GE752?
Так, монтажні розміри й висота осі 5GEB збігаються з двигуном постійного струму 5GE752. Це спрощує перехід бурової установки з DC на AC.
Які сертифікати мають двигуни для вибухонебезпечних зон?
ATEX, IECEx, CAN/CSA та ANSI/UL, а для морських установок схвалення ABS і DNV. Закрите виконання TEWAC має ступінь захисту IP56.
