Wabtec Cardinal — насоси трансформаторної оливи (відцентрові й осьові) з моніторингом підшипників TecSonics
Насоси трансформаторної оливи Wabtec Cardinal відцентрового й осьового типу для систем охолодження силових трансформаторів. Вони працюють разом з охолоджувачами оливи Wabtec у безперервному режимі за температури середовища від −40 до +100 °C. Ряд налічує сотні конфігурацій.
- Типи
- відцентрові та осьові (axial flow) насоси, сотні конфігурацій
- Корпус
- чавун класу 30, рознімний корпус
- Температура перекачуваного середовища
- −40…+100 °C, безперервно
- Двигуни
- 50 і 60 Гц; спеціальна ізоляція для рідин, відмінних від мінеральної оливи
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

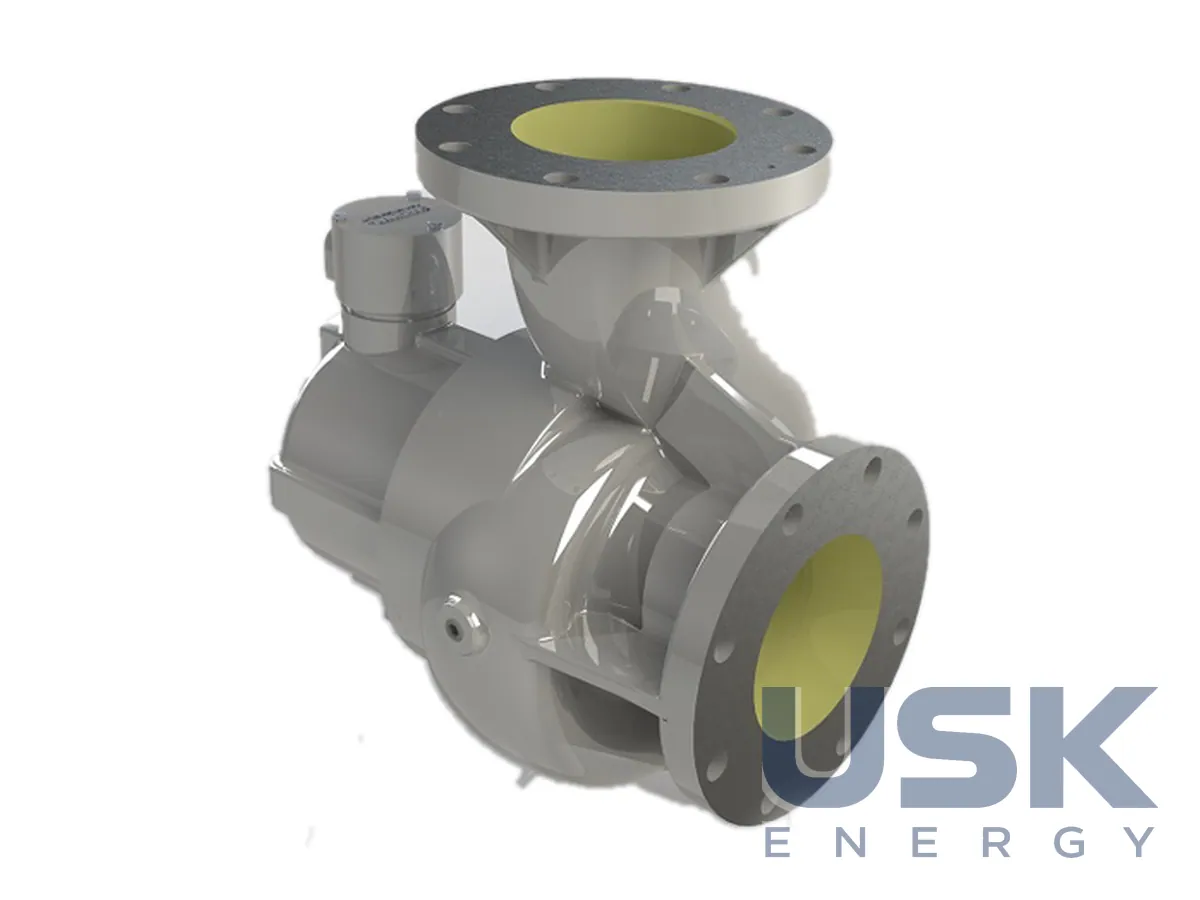

Насоси Cardinal випускає Wabtec, і їх комплектують з охолоджувачами трансформаторної оливи компанії. Основних типів два, відцентровий і з осьовим робочим колесом. Насоси розраховані на екстремальні температури, довгий ресурс і мінімальне обслуговування, а на замовлення їх виготовляють під розміри й характеристики наявних насосів, зокрема для залізничних вагонів. У контурах примусової циркуляції оливи від роботи насоса залежить відведення тепла від обмоток трансформатора, тому ресурс і герметичність тут вирішальні.
Корпус рознімний. Корпуси насоса й двигуна, робочі колеса та равлики відлито з міцного чавуну класу 30. Робочі колеса спроєктовано так, що після зупинки насоса олива може циркулювати термосифонно, природним шляхом. Підшипники ковзання мають велику упорну поверхню, шийки та упорні поверхні валів шліфують у центрах, а вали, колеса й ротори двигунів динамічно балансують. Шліфування дає співвісність і чисту поверхню, а балансування подовжує роботу без вібрації.
Підшипники пропонують трьох типів: стандартний, Harley і Harley із системою моніторингу зносу TecSonics. TecSonics служить інструментом предиктивного обслуговування й показує стан підшипників насоса в застосунку користувача.
Насос працює безперервно за температури перекачуваного середовища від −40 до +100 °C. Занурені в оливу двигуни з високим ККД виготовляють на 50 і 60 Гц, на одну або дві напруги, однофазні чи трифазні, зі спеціальною ізоляцією для охолоджувальних рідин, відмінних від трансформаторної оливи. Зовні насос захищено антикорозійним покриттям, на запит покривають і внутрішні поверхні корпусу. Оглядові пробки дають змогу перевірити напрямок обертання після монтажу на трансформаторі.
Кожен агрегат «насос-двигун» опресовують тиском 50 psig. Обмотки 60 секунд випробовують подвійною робочою напругою плюс 1000 В, опір обмоток вимірюють до й після складання, ізоляцію перевіряють мегаомметром. На запит виконують обкатку та видають сертифіковані характеристики. Насоси ставлять у системи охолодження трансформаторів ODAF, OFAF й OFWF на підстанціях і електростанціях, ними замінюють старі насоси під час модернізації, а комплектують арматурою Cardinal.
Технічні характеристики
| Типи | відцентрові та осьові (axial flow) насоси, сотні конфігурацій |
|---|---|
| Корпус | чавун класу 30, рознімний корпус |
| Температура перекачуваного середовища | −40…+100 °C, безперервно |
| Двигуни | 50 і 60 Гц; спеціальна ізоляція для рідин, відмінних від мінеральної оливи |
| Підшипники | ковзання: стандартні, Harley, Harley з моніторингом зносу TecSonics |
| Випробування | опресування агрегату 50 psig, електричні випробування обмоток, обкатка, сертифіковані характеристики |
| Конструкція | робочі колеса допускають термосифонну природну циркуляцію |
Заміна для
електронасоси трансформаторного масла ЭЦТ, ЭЦТЭ
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Wabtec Cardinal — насоси трансформаторної оливи (відцентрові й осьові) з моніторингом підшипників TecSonics, Wabtec. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8413 70 81 00 (відцентрові) 8413 81 00 00 (осьові) |
|---|---|
| HS, 6 знаків | 8413 70 |
| CN (ЄС) | 8413 70 81 (відцентрові) 8413 81 00 (осьові) |
| HTSUS (США) | 8413 70 20 90 (відцентрові) 8413 81 00 40 (осьові) |
| Митний тариф КНР | 8413 70 99 90 (відцентрові) 8413 81 00 90 (осьові) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
У якому діапазоні температур працюють насоси Cardinal?
Безперервна робота допускається за температури перекачуваного середовища від −40 до +100 °C.
Які двигуни встановлюють на насоси?
Занурені в оливу двигуни на 50 або 60 Гц, однофазні чи трифазні, на одну або дві напруги.
Як випробовують насоси на заводі?
Кожен агрегат опресовують тиском 50 psig, обмотки випробовують 60 секунд підвищеною напругою, ізоляцію перевіряють мегаомметром.
