Toshiba WPI / WPII / ODP — асинхронні двигуни середньої напруги відкритого та захищеного виконання
Toshiba WPI, WPII і ODP — асинхронні двигуни середньої напруги у відкритих корпусах трьох виконань за захистом від середовища. Каталожні моделі охоплюють 100–5 500 к. с. на 2 300/4 000, 2 300/4 160 і 4 000 В, на замовлення до 50 000 к. с. і 13 800 В. Двигуни приводять насоси, вентилятори та компресори в енергетиці, водопостачанні й промисловості.
- Виконання
- Weather-Protected Type I (WPI), Weather-Protected Type II (WPII), Open Drip-Proof (ODP)
- Потужність
- 100–5 500 к. с. (каталог), до 50 000 к. с. на замовлення
- Напруга
- 2 300/4 000, 2 300/4 160, 4 000 В (до 13 800 В на замовлення)
- Частота обертання
- 720, 900, 1 200, 1 800, 3 600 об/хв
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

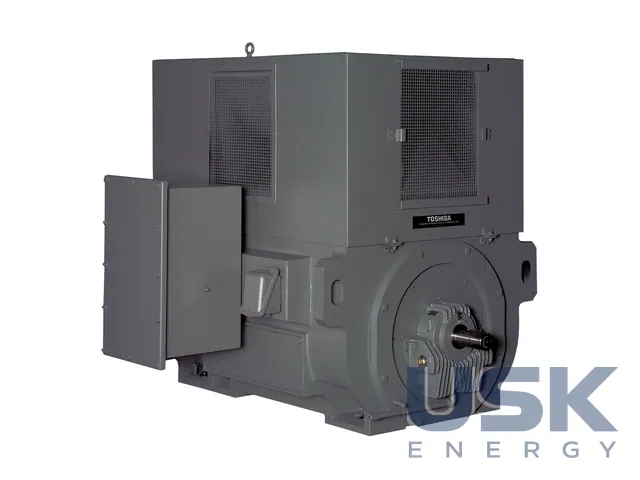

Виконання Weather-Protected Type I (WPI) має вентиляційні отвори з козирками. Свіже повітря забирають вентилятори великої продуктивності, воно проходить через осердя та обмотки й викидається назовні. Такий двигун ставлять у великих добре провітрюваних приміщеннях. Корпус виготовлено з міцних матеріалів з антикорозійним покриттям, типові галузі охоплюють енергетику, водоочищення та нафтогаз.

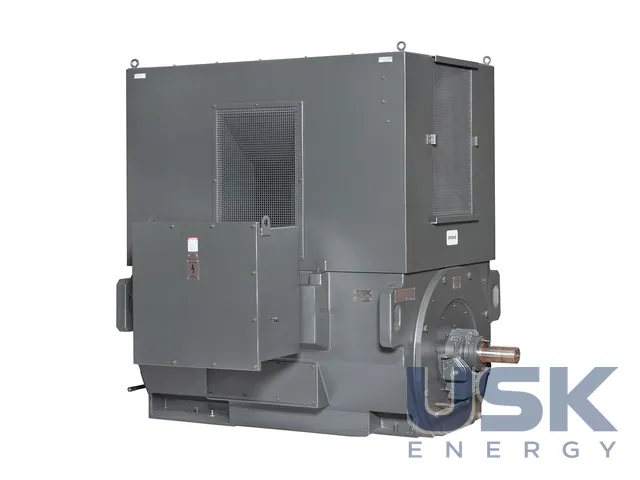

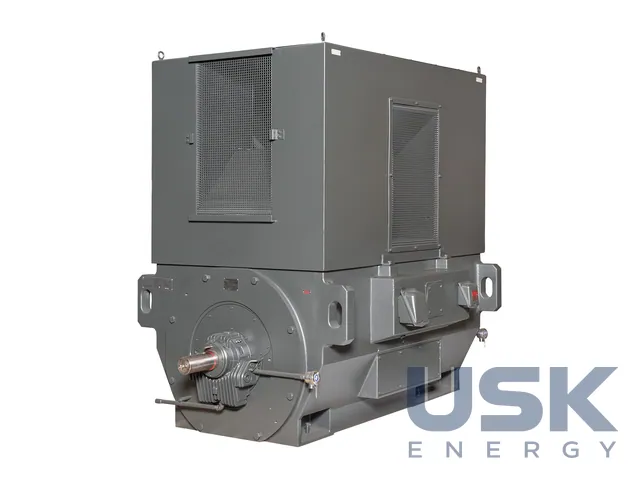

Weather-Protected Type II (WPII) краще захищений від води та пилу, ніж інші відкриті корпуси. Повітрозабірники й виходи мають по три повороти на 90°, на яких вода, пил і сміття відокремлюються від потоку і не доходять до активних частин. Повітроводи відповідають галузевим стандартам, на замовлення ставлять фільтри з нержавкої сталі. WPII підходить для зовнішнього та внутрішнього встановлення в нафтогазовій і гірничодобувній галузях та на водоочисних спорудах. Open Drip-Proof (ODP) з чавунним корпусом призначений для чистих сухих приміщень, відкрита конструкція добре охолоджує двигун і захищає його від крапель.
Вентилятори всіх трьох виконань оптимізовано тривимірним розрахунком течії, щоб отримати більшу витрату повітря за менших втрат на тертя. Раму розраховано методом скінченних елементів, вона зберігає співвісність статора й низьку вібрацію. У статор вбудовано платинові термоопори 100 Ом, по два на фазу, з виводом у додаткову коробку. Антиконденсатний нагрівач 120 В є в усіх габаритах, а на підшипникових щитах передбачено місця для датчиків вібрації. ККД відповідає класу high або NEMA Premium.
Лінійка високовольтних двигунів Toshiba охоплює 100–50 000 к. с. на напруги 2 300–13 800 В. Стандартні каталожні виконання розраховані на 2 300/4 000, 2 300/4 160 і 4 000 В та 720–3 600 об/хв, у каталозі є моделі від 100 до 5 500 к. с. Ізоляція відповідає NEMA MG1 частина 31, тож двигун працює від перетворювачів частоти, зокрема Toshiba T300MV2. Ротори виконують із литого алюмінію або з мідними стрижнями. Конструкцію адаптують під конкретне застосування за участі американських інженерів із застосування.
Двигуни випускає Toshiba International Corporation у Х'юстоні (США), підрозділ Motors & Drives групи Toshiba. Продукцію випробовують у власних лабораторіях, акредитованих за ISO 9001:2015, NVLAP і UL, сервісні центри працюють у Х'юстоні та Едмонтоні. Типові приводи стоять на насосах і вентиляторах електростанцій, у водоканалах, на нафтогазових і хімічних підприємствах і компресорних станціях.
Технічні характеристики
| Виконання | Weather-Protected Type I (WPI), Weather-Protected Type II (WPII), Open Drip-Proof (ODP) |
|---|---|
| Потужність | 100–5 500 к. с. (каталог), до 50 000 к. с. на замовлення |
| Напруга | 2 300/4 000, 2 300/4 160, 4 000 В (до 13 800 В на замовлення) |
| Частота обертання | 720, 900, 1 200, 1 800, 3 600 об/хв |
| ККД | високий / NEMA Premium |
| Захист | термоопори Pt100 по 2 на фазу, антиконденсатний обігрів 120 В, місця під датчики вібрації |
Запит ціни та строку поставки
Toshiba WPI / WPII / ODP — асинхронні двигуни середньої напруги відкритого та захищеного виконання, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (понад 750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (понад 750 кВт) |
| HTSUS (США) | 8501 53 40 00 (75–149,2 кВт) 8501 53 81 40 (понад 150 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке виконання обрати для зовнішнього встановлення?
WPII, у якого повітрозабірники мають три повороти на 90° і відводять воду та пил від активних частин. На замовлення ставлять фільтри з нержавкої сталі.
На які напруги і потужності випускаються двигуни?
Каталожні моделі мають 100–5 500 к. с. на 2 300/4 000, 2 300/4 160 і 4 000 В. На замовлення лінійка сягає 50 000 к. с. і 13 800 В.
Чи можна живити двигуни від перетворювача частоти?
Так, ізоляція відповідає NEMA MG1 частина 31, і двигуни працюють від ПЧ середньої напруги, зокрема Toshiba T300MV2.
