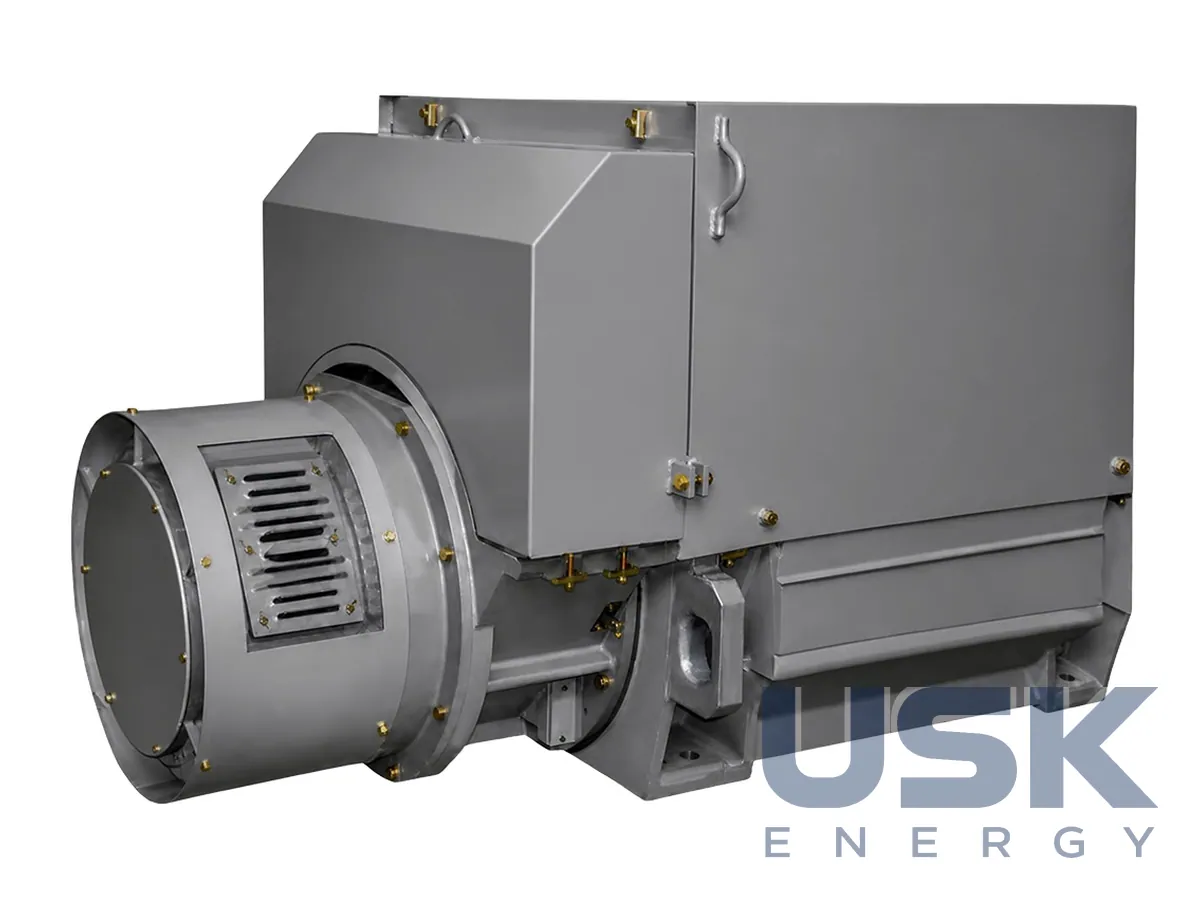

Toshiba — асинхронні двигуни з фазним ротором 150–15 000 кВт, 3–11 кВ
Асинхронні двигуни Toshiba з фазним ротором потужністю 150–15 000 кВт на напруги 3 000, 3 300, 4 160, 6 000, 6 600, 10 000 і 11 000 В. Вони плавно розганяють механізми з великим моментом інерції та важкими умовами пуску, наприклад млини, підйоми й конвеєри. Двигун розвиває значний момент уже під час рушання з місця за низького кидка струму.
- Потужність
- 150–15 000 кВт (100–10 000 к. с. за сторінкою серії)
- Напруга
- 3 000, 3 300, 4 160, 6 000, 6 600, 10 000, 11 000 В
- Ротор
- ізольована обмотка, контактні кільця та вугільно-композитні щітки
- Пуск
- зовнішній резисторний блок або рідинний реостат
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Замість короткозамкнених стрижнів ротор має ізольовану трифазну обмотку, виведену на контактні кільця. Кінці обмотки з'єднують із кільцями на валу, а щітковий вузол залишається доступним для огляду. До кілець прилягають вугільно-композитні щітки, через які в коло ротора вмикають зовнішні опори, резисторний блок або рідинний реостат. Змінюючи опір, регулюють механічну характеристику двигуна. Так отримують високий пусковий момент за малого пускового струму, а за потреби змінюють швидкість.
Тепло під час пуску розсіюється в зовнішніх опорах, а не в роторі, тому машина переносить затяжні пуски важких махових мас і служить довше. Після розгону опір виводять, і двигун працює як звичайний асинхронний. Пусковий струм обмежений, тож навантаження на мережу під час розгону невелике. Рідинний реостат змінює опір плавно, резисторний блок перемикають ступенями. Регулювання швидкості через опір ротора дає змогу знижувати оберти вентиляторів і димососів.
Діапазон потужностей на сторінці серії становить від 100 до 10 000 к. с. За брошурою для цементної та кар'єрної галузі двигуни з фазним ротором випускають потужністю 150–15 000 кВт, а ряд напруг починається з 3 000 В і доходить до 11 000 В. Проміжні напруги 3 300, 4 160, 6 000, 6 600 і 10 000 В закривають типові мережі промислових підприємств. Конкретне виконання добирають під механізм, режим пуску та напругу мережі підприємства.
Двигуни ставлять на конвеєри, кульові та SAG-млини, шахтні й виробничі підйоми, рубальні машини, вентилятори та димососи, великі насоси й гумозмішувачі Banbury. Основні галузі охоплюють гірничо-збагачувальні, цементні, целюлозно-паперові та хімічні підприємства. Для кульових і SAG-млинів із великою маховою масою саме умови пуску визначають вибір двигуна. Підйоми та довгі конвеєри рушають під навантаженням, тому їм потрібен високий момент із перших обертів. Конструкція з контактними кільцями звична для експлуатаційного персоналу, а обслуговування щіткового вузла просте.
Виробник — Toshiba International Corporation (Х'юстон, США), підрозділ Motors & Drives групи Toshiba. Продукцію випробовують у власних лабораторіях, акредитованих за ISO 9001:2015, NVLAP і UL. Сервісні центри працюють у Х'юстоні та Едмонтоні.
Технічні характеристики
| Потужність | 150–15 000 кВт (100–10 000 к. с. за сторінкою серії) |
|---|---|
| Напруга | 3 000, 3 300, 4 160, 6 000, 6 600, 10 000, 11 000 В |
| Ротор | ізольована обмотка, контактні кільця та вугільно-композитні щітки |
| Пуск | зовнішній резисторний блок або рідинний реостат |
| Навантаження | конвеєри, кульові та SAG-млини, підйоми, рубальні машини, вентилятори, великі насоси, гумозмішувачі |
Запит ціни та строку поставки
Toshiba — асинхронні двигуни з фазним ротором 150–15 000 кВт, 3–11 кВ, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (понад 750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (понад 750 кВт) |
| HTSUS (США) | 8501 53 40 00 (75–149,2 кВт) 8501 53 81 40 (понад 150 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку потужність і напругу випускають двигуни з фазним ротором?
За брошурою виробника 150–15 000 кВт на 3 000, 3 300, 4 160, 6 000, 6 600, 10 000 і 11 000 В. На сторінці серії вказано діапазон від 100 до 10 000 к. с.
Як регулюють пуск двигуна з фазним ротором?
У коло ротора через контактні кільця та щітки вмикають зовнішній резисторний блок або рідинний реостат. Зміна опору дає високий пусковий момент за малого пускового струму.
Для яких механізмів підходять ці двигуни?
Для конвеєрів, кульових і SAG-млинів, підйомів, рубальних машин, вентиляторів, димососів, великих насосів і гумозмішувачів Banbury.
