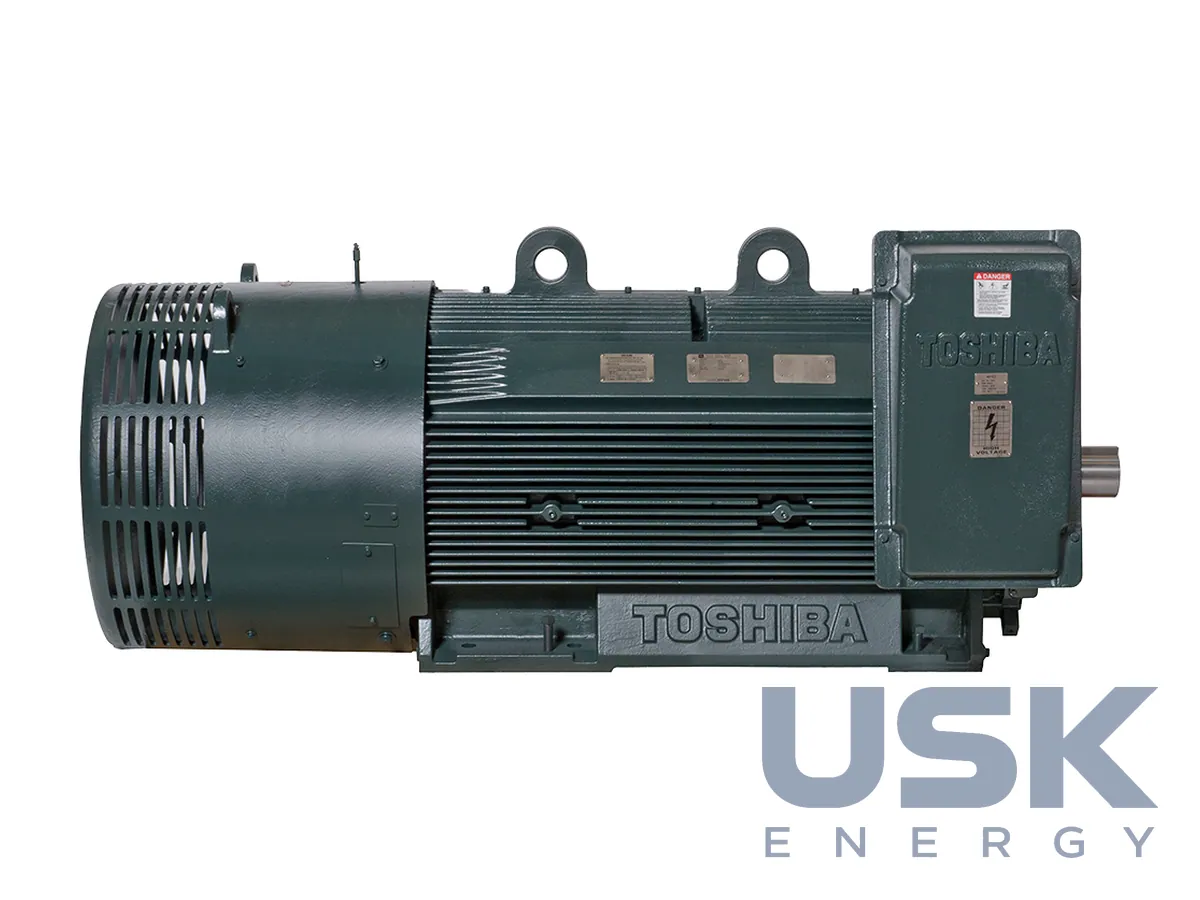

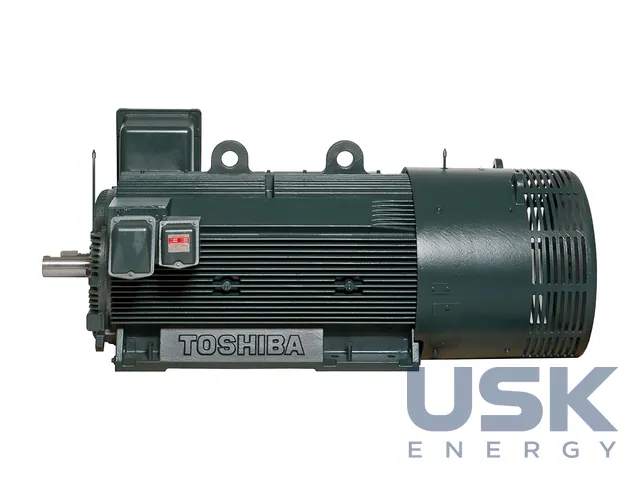

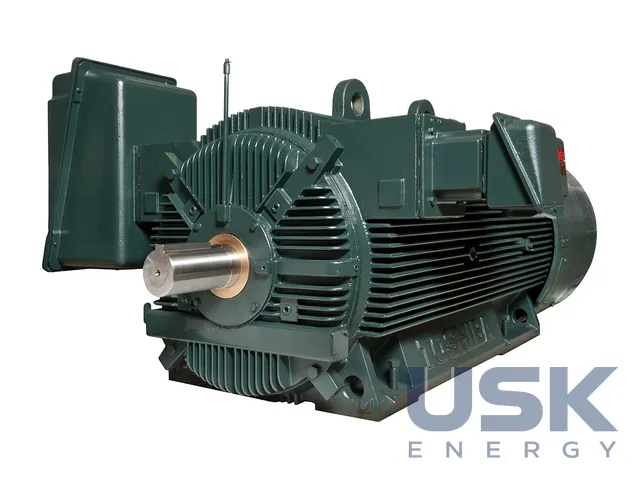

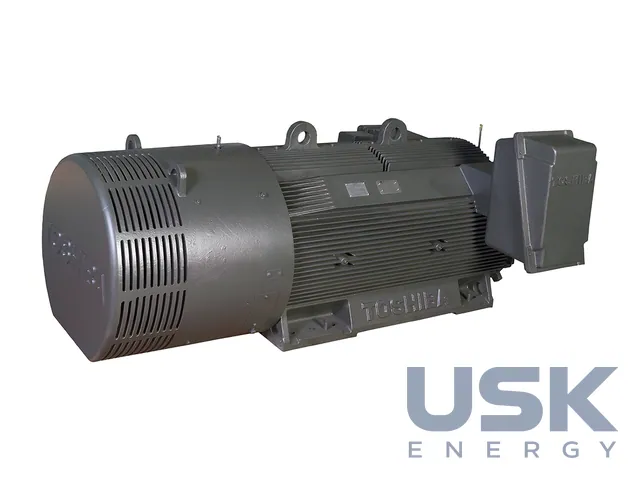

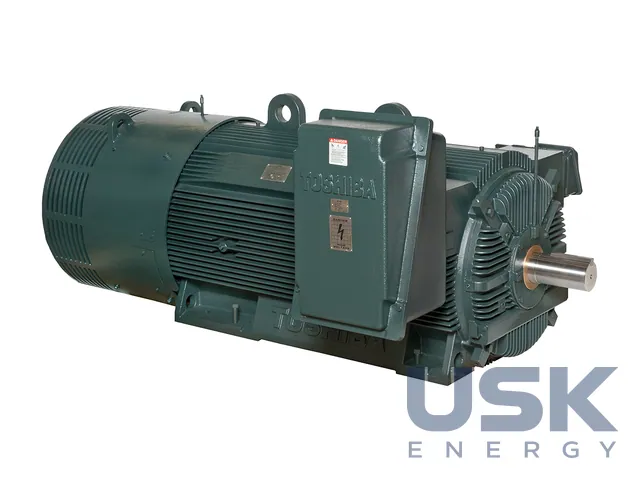

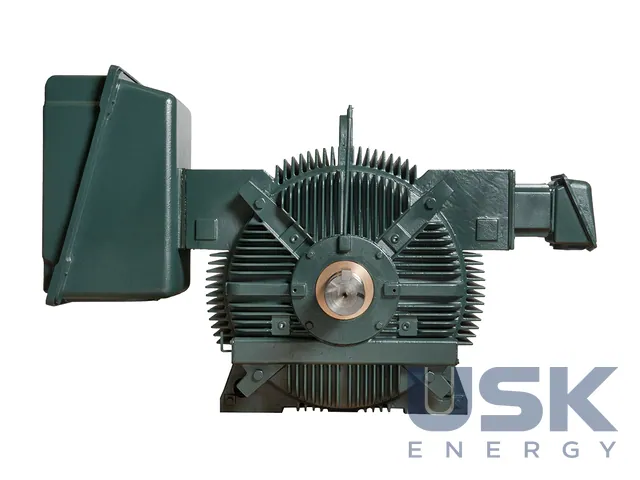

Toshiba TEFC / 840 / 841 — асинхронні двигуни середньої напруги закритого обдувного виконання IP55
Toshiba TEFC, 840 і 841 — закриті обдувні асинхронні двигуни середньої напруги для вологих, запилених і агресивних середовищ. Серія 841 відповідає IEEE Std 841 і сертифікована для зон Class I, Division 2 і Zone 2. Двигуни приводять насоси, компресори, вентилятори та конвеєри на нафтопереробних, хімічних, гірничих і целюлозно-паперових підприємствах.
- Виконання
- TEFC General Purpose (IP54), Totally Enclosed 840 (IP55), Totally Enclosed 841 (IP55, IEEE 841)
- Потужність (гірничий каталог)
- 841 — 100–400 к. с. за 2 300/4 000 В; 840 — 200–500 к. с. за 4 000 В
- Вибухозахист (841)
- Class I, Division 2 / Zone 2
- Шум (841)
- 90 дБА на 1 м
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TEFC General Purpose має ступінь захисту IP54 і призначений для нафтогазової, гірничодобувної та хімічної галузей. Станина й підшипникові щити важкі, чавунні, підшипники збільшені, серії 300, кріплення та покриття антикорозійні, є дренаж і сапун. Фланці C-Face і D-Flange взаємозамінні для 2, 4 і 6 полюсів. Пакет статора витримує 1 000 °F, тож після аварії статор частіше вдається відремонтувати.
Totally Enclosed 840 призначено для габаритів, що виходять за межі стандарту 841, коли потрібні функції Petrochem Severe Duty. Двигун має IP55, безконтактні лабіринтові ущільнення обох підшипників, ущільнені головну та допоміжну клемні коробки, корозійностійкі дренаж і сапун. Ізоляція проходить випробування зануренням за NEMA MG 1, площинність лап становить 0,005 дюйма, заземлювальні затискачі є на корпусі та в коробці. Приймально-здавальні випробування виконують за IEEE 112.
Totally Enclosed 841 відповідає вимогам IEEE Std 841 і перевищує їх. Двигун має IP55, ККД NEMA Premium і сертифікацію для вибухонебезпечних зон Class I, Division 2 і Zone 2 за живлення від мережі або від перетворювача частоти. Шум становить 90 дБА на відстані 1 м, вібрація не перевищує 0,08 дюйм/с для 2–6 полюсів і 0,06 дюйм/с для 8 полюсів. Серію ставлять на критичні приводи в нафтогазовій, гірничодобувній і целюлозно-паперовій промисловості. За брошурою для гірничодобувної галузі EQP Global 841 має 100–400 к. с. на 2 300/4 000 В, а EQP Global 840 має 200–500 к. с. на 4 000 В.
Лінійка високовольтних двигунів Toshiba охоплює 100–50 000 к. с. на 2 300–13 800 В, стандартні каталожні виконання мають 2 300/4 000, 2 300/4 160 і 4 000 В та 720–3 600 об/хв. Ізоляція за NEMA MG1 частина 31 розрахована на живлення від ПЧ, зокрема Toshiba T300MV2. Ротори литі алюмінієві або з мідними стрижнями. Виробник, Toshiba International Corporation з Х'юстона (США), належить до підрозділу Motors & Drives групи Toshiba і випробовує двигуни у власних лабораторіях з акредитацією ISO 9001:2015, NVLAP і UL. Сервісні центри працюють у Х'юстоні та Едмонтоні.
Двигуни приводять насоси, компресори, вентилятори та конвеєри на нафтопереробних, хімічних, гірничо-збагачувальних і целюлозно-паперових підприємствах, зокрема у вибухонебезпечних зонах класу 2.
Технічні характеристики
| Виконання | TEFC General Purpose (IP54), Totally Enclosed 840 (IP55), Totally Enclosed 841 (IP55, IEEE 841) |
|---|---|
| Потужність (гірничий каталог) | 841 — 100–400 к. с. за 2 300/4 000 В; 840 — 200–500 к. с. за 4 000 В |
| Вибухозахист (841) | Class I, Division 2 / Zone 2 |
| Шум (841) | 90 дБА на 1 м |
| Вібрація (841) | 0,08 дюйм/с (2–6 полюсів), 0,06 дюйм/с (8 полюсів) |
| Випробування | IEEE 112, NEMA MG 1 (випробування ізоляції зануренням) |
| ККД | NEMA Premium |
Запит ціни та строку поставки
Toshiba TEFC / 840 / 841 — асинхронні двигуни середньої напруги закритого обдувного виконання IP55, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (понад 750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (понад 750 кВт) |
| HTSUS (США) | 8501 53 40 00 (75–149,2 кВт) 8501 53 81 40 (понад 150 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка вибухозахищеність у двигунів серії 841?
Серія 841 сертифікована для зон Class I, Division 2 і Zone 2 за живлення від мережі або від ПЧ. Ступінь захисту IP55.
Які рівні шуму та вібрації в серії 841?
Шум 90 дБА на відстані 1 м, вібрація до 0,08 дюйм/с для 2–6 полюсів і до 0,06 дюйм/с для 8 полюсів.
Чим серія 840 відрізняється від 841?
Серія 840 охоплює габарити поза стандартом 841 і має функції Petrochem Severe Duty та IP55. За гірничою брошурою 840 має 200–500 к. с. на 4 000 В, а 841 має 100–400 к. с. на 2 300/4 000 В.
