Toshiba TEAAC / TEWAC — закриті двигуни середньої напруги з повітряно-повітряним і водоповітряним охолодженням
Закриті двигуни середньої напруги Toshiba TEAAC і TEWAC з вбудованими теплообмінниками для потужних приводів у вологому, брудному, запиленому або агресивному середовищі. Внутрішнє повітря машини не контактує із зовнішнім, TEAAC охолоджується повітрям через теплообмінник, TEWAC водою або водогліколевою сумішшю. Ступінь захисту становить IP54 для TEAAC і IP55 для TEWAC.
- TEAAC
- IP54, теплообмінник повітря-повітря, чавунна станина, трубки з вуглецевої сталі; API 541 і API 547
- TEAAC (гірничорудний каталог)
- 450–3 000 к. с. за 4 000 В
- TEWAC
- IP55, охолоджувач вода-повітря або гліколь-повітря, підвищена потужність у компактному габариті
- Напруга
- 2 300/4 000, 2 300/4 160, 4 000 В і вище на замовлення
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

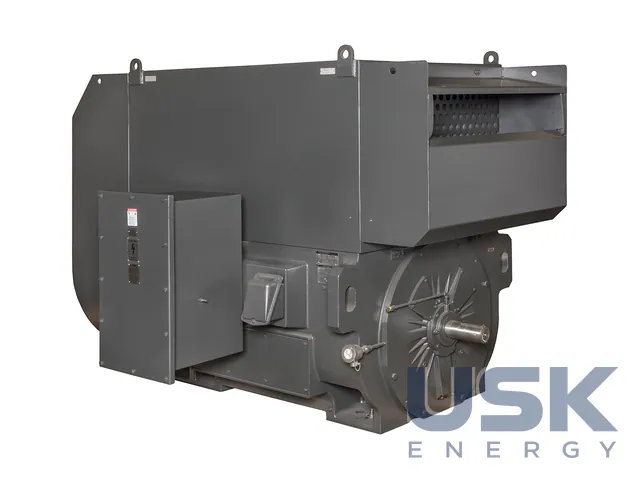

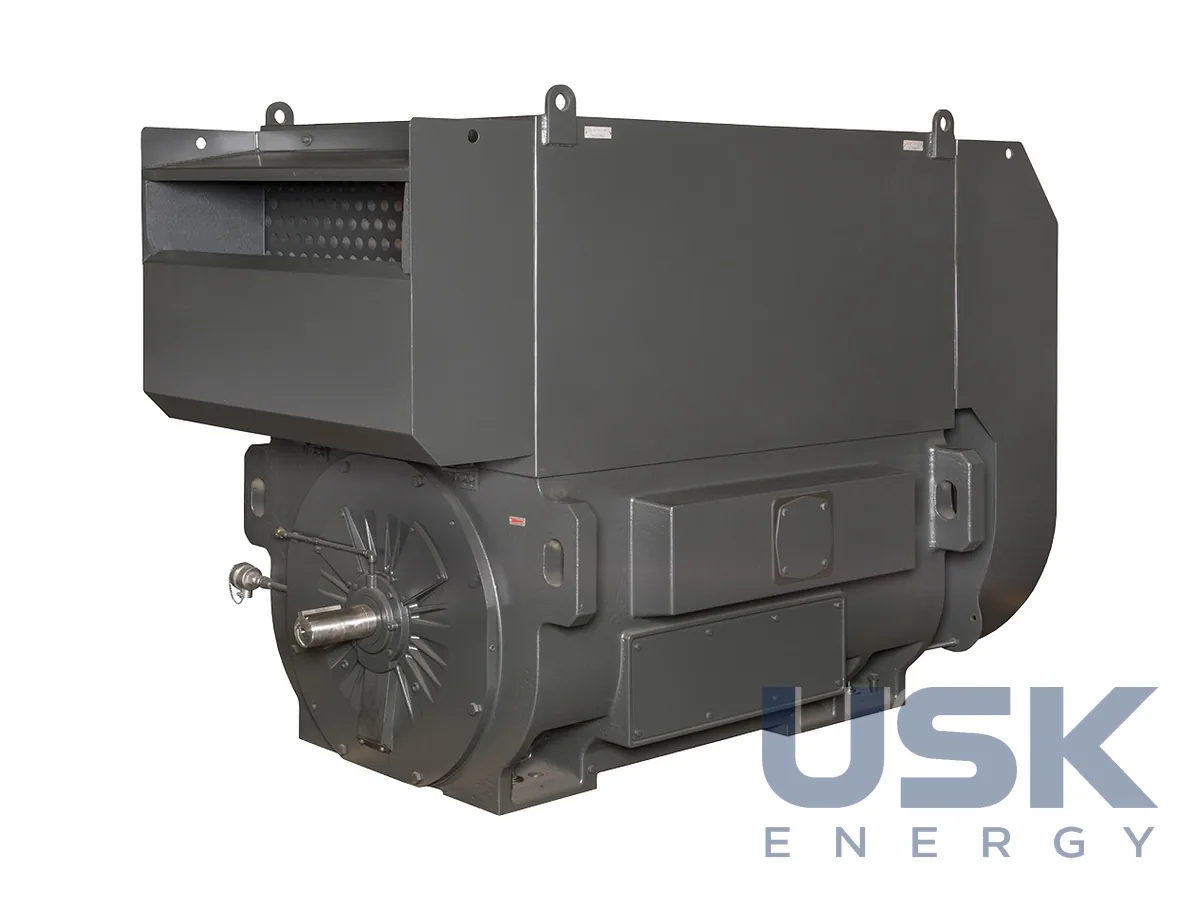

У TEAAC (Totally Enclosed Air-to-Air Cooled) нагріте внутрішнє повітря циркулює крізь вбудований теплообмінник повітря-повітря й віддає тепло зовнішньому повітрю без контакту з ним. Двигун тримає робочу температуру, а пил і волога всередину не потрапляють, тому обслуговування потрібне рідше. Станина чавунна, трубки теплообмінника з вуглецевої сталі стійкі до корозії. Вентилятор розраховано за тривимірною моделлю течії на максимальний потік повітря з меншими втратами на тертя, раму розраховано методом скінченних елементів.
TEAAC мають ступінь захисту IP54 і можуть виконуватися за вимогами API 541 та API 547 для нафтової, хімічної та газової промисловості. За брошурою для гірничодобувної галузі двигуни TEAAC випускають на 450–3 000 к. с. за 4 000 В. Для контролю температури встановлюють по 2 датчики Pt100 на фазу, передбачено обігрів на 120 В.

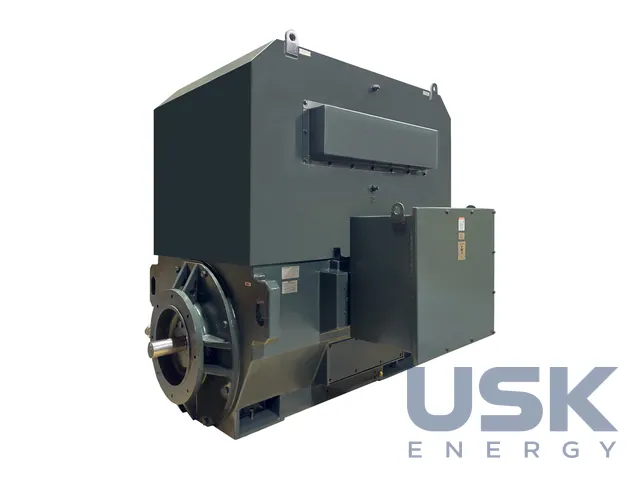

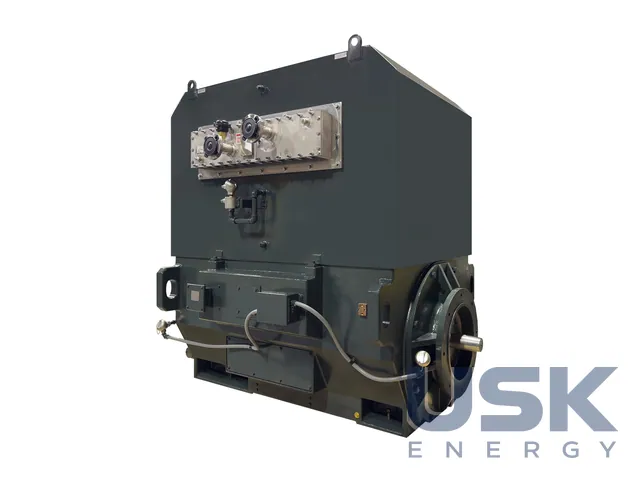

У TEWAC (Totally Enclosed Water-to-Air Cooled) внутрішнє повітря охолоджується водою або водогліколевою сумішшю у вбудованому охолоджувачі. Водяне тепловідведення дає більшу потужність у меншому й легшому габариті без великих радіаторів і потужної вентиляції приміщення. На об'єкті для TEWAC потрібне джерело охолоджувальної води або контур гліколю. Корпус IP55 закриває машину від вологи, пилу й забруднень. Toshiba проєктує та виготовляє двигуни сама, тому їх адаптують під вимоги конкретного застосування.
Двигуни ставлять на насоси та компресори нафтогазової галузі, суднові й морські установки, хімічні заводи, млини та вентилятори гірничо-збагачувальних підприємств, у приміщення з обмеженою вентиляцією. Уся лінійка високовольтних двигунів Toshiba охоплює 100–50 000 к. с. на напруги 2 300–13 800 В. Стандартні каталожні виконання мають напругу 2 300/4 000, 2 300/4 160 і 4 000 В і частоту обертання 720–3 600 об/хв.
Ізоляція відповідає NEMA MG1 частина 31 для роботи від перетворювачів частоти, зокрема Toshiba T300MV2. Ротори виготовляють із литого алюмінію або з мідними стрижнями. Виробник — Toshiba International Corporation (Х'юстон, США), підрозділ Motors & Drives, власні лабораторії акредитовано за ISO 9001:2015, NVLAP і UL, сервісні центри працюють у Х'юстоні та Едмонтоні.
Технічні характеристики
| TEAAC | IP54, теплообмінник повітря-повітря, чавунна станина, трубки з вуглецевої сталі; API 541 і API 547 |
|---|---|
| TEAAC (гірничорудний каталог) | 450–3 000 к. с. за 4 000 В |
| TEWAC | IP55, охолоджувач вода-повітря або гліколь-повітря, підвищена потужність у компактному габариті |
| Напруга | 2 300/4 000, 2 300/4 160, 4 000 В і вище на замовлення |
| Захист | Pt100 по 2 на фазу, обігрів 120 В |
Запит ціни та строку поставки
Toshiba TEAAC / TEWAC — закриті двигуни середньої напруги з повітряно-повітряним і водоповітряним охолодженням, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (понад 750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (понад 750 кВт) |
| HTSUS (США) | 8501 53 40 00 (75–149,2 кВт) 8501 53 81 40 (понад 150 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються двигуни TEAAC і TEWAC?
TEAAC охолоджуються зовнішнім повітрям через теплообмінник повітря-повітря і мають IP54. TEWAC охолоджуються водою або водогліколевою сумішшю, мають IP55 і більшу потужність у меншому габариті.
Чи виконуються двигуни за стандартами API?
Так, TEAAC можуть виготовлятися за вимогами API 541 та API 547 для нафтової, хімічної та газової промисловості.
Чи можна живити ці двигуни від перетворювача частоти?
Так, ізоляція відповідає NEMA MG1 частина 31 для роботи від перетворювачів частоти, зокрема Toshiba T300MV2.
