TBEA — комплект генераторного вимикача 24 кВ для ГАЕС (GCB 13,5–18 кА, роз'єднувачі пуску, гальмування та реверсу фаз)
Комплект комутаційного обладнання генераторної напруги 24 кВ від TBEA збирають для виводів оборотних двигун-генераторів гідроакумулювальних електростанцій. Генераторний вимикач розраховано на 13 500 або 18 000 А і струм вимкнення 100 кА. Комплект виконує всі перемикання між генераторним і насосним режимами агрегата.
- Номінальна напруга
- 24 кВ
- Номінальний струм GCB
- 13 500 / 18 000 А
- Струм вимкнення
- 100 кА
- Струм увімкнення (пік)
- 275 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

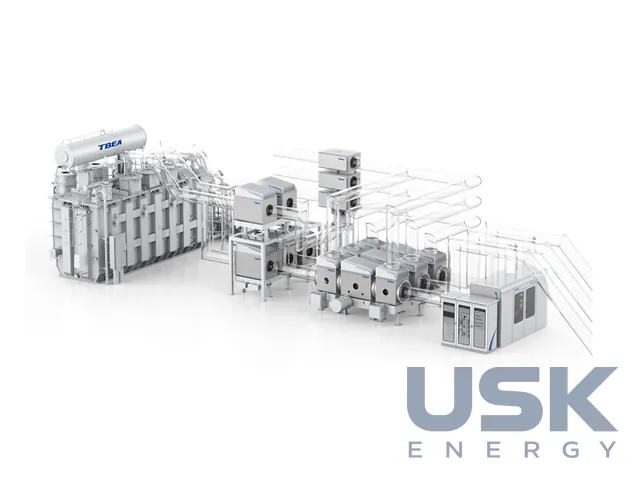

ГАЕС знімають піки та заповнюють провали навантаження, регулюють частоту, працюють у режимі синхронного компенсатора й аварійного резерву, згладжують вплив ВДЕ на мережу. Агрегати часто переходять із генераторного режиму в насосний і назад, тому на виводі генератора потрібна спеціалізована апаратура. TBEA запропонувала для цього стандартну конфігурацію, аналогічну комплектам генераторних вимикачів і роз'єднувачів реверсу для ГАЕС із двигун-генераторами. Комплект ставлять на виводі кожного оборотного агрегата, між двигун-генератором і блочним трансформатором.

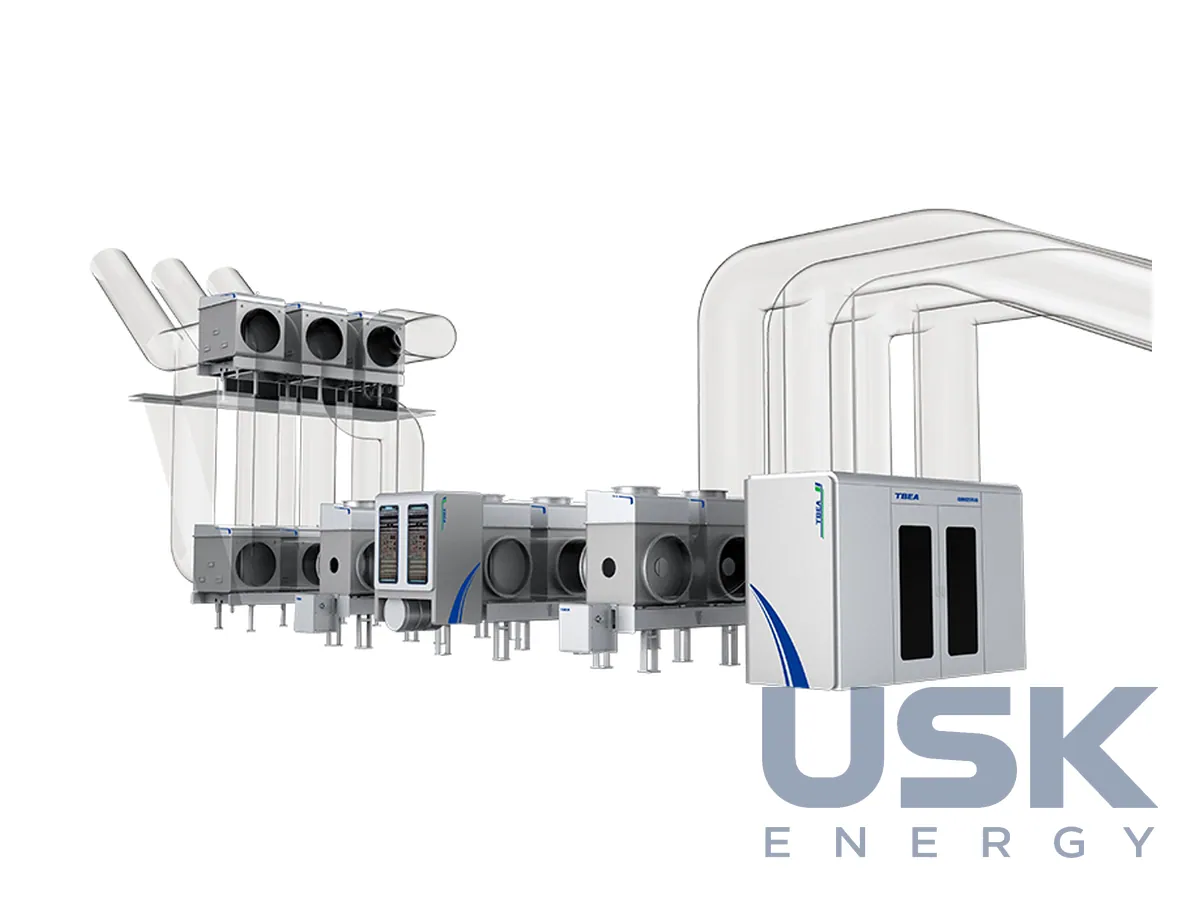

До складу входять генераторний вимикач GCB, вимикач електричного гальмування, роз'єднувач пускового режиму, роз'єднувач реверсу фаз, шинні роз'єднувачі із заземлювачами та інтелектуальна система моніторингу. Через пусковий роз'єднувач під'єднують пусковий перетворювач частоти або сусідній агрегат за схемою «спина до спини». Роз'єднувач реверсу фаз змінює чергування фаз під час переходу між генераторним і насосним режимами. Усі апарати зведено в один інтегрований комплект із модульною конструкцією та цифровим керуванням, вони зручні в монтажі й обслуговуванні та мають великий ресурс.
Генераторний вимикач розраховано на номінальну напругу 24 кВ і номінальний струм 13 500 або 18 000 А. Номінальний струм вимкнення 100 кА, струм увімкнення на КЗ 275 кА в піку, струм термічної стійкості 100 кА протягом 3 с, ударний струм 300 кА. Механічний ресурс 20 000 операцій, комутаційний 8 вимкнень номінального струму КЗ. Одномінутна випробувальна напруга промислової частоти становить 65 кВ на землю та між полюсами і 80 кВ на ізоляційному проміжку. Грозовий імпульс відповідно 125 і 150 кВ. Апарат електричного гальмування розраховано на 24 кВ і 8000 А. Рівні ізоляції 65/80 кВ і 125/150 кВ однакові для всіх апаратів комплекту.
Комплект підвищує рівень захисту генераторів і блочних трансформаторів, безпеку агрегата та знижує експлуатаційні витрати станції. Система моніторингу стежить за станом апаратів на виводі генератора. Окрім ГАЕС з оборотними агрегатами, такі апарати ставлять на ГЕС і ТЕС, де генераторний вимикач стоїть у колі генератор — трансформатор.
Технічні характеристики
| Номінальна напруга | 24 кВ |
|---|---|
| Номінальний струм GCB | 13 500 / 18 000 А |
| Струм вимкнення | 100 кА |
| Струм увімкнення (пік) | 275 кА |
| Струм термічної стійкості | 100 кА / 3 с, ударний 300 кА |
| Механічний ресурс | 20 000 операцій |
| Ізоляція | AC 65/80 кВ, LI 125/150 кВ |
| Роз'єднувач гальмування | 24 кВ, 8000 А |
| Склад | GCB, вимикач електричного гальмування, роз'єднувачі пуску, реверсу фаз, шинні роз'єднувачі із заземлювачами, система моніторингу |
Запит ціни та строку поставки
TBEA — комплект генераторного вимикача 24 кВ для ГАЕС (GCB 13,5–18 кА, роз'єднувачі пуску, гальмування та реверсу фаз), TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри має генераторний вимикач комплекту?
Номінальна напруга 24 кВ, струм 13 500 або 18 000 А, струм вимкнення 100 кА. Струм увімкнення на КЗ 275 кА в піку, ударний струм 300 кА.
Для чого в комплекті роз'єднувачі пуску й реверсу фаз?
Роз'єднувач реверсу фаз змінює чергування фаз під час переходу агрегата з генераторного режиму в насосний і назад. Пусковий роз'єднувач під'єднує перетворювач частоти або сусідній агрегат за схемою «спина до спини».
Чи застосовують комплект поза ГАЕС?
Так, генераторні вимикачі 24 кВ ставлять також на ГЕС і ТЕС між генератором і блочним трансформатором.
