ENTEC SPCS-27 — вакуумний конденсаторний вимикач із твердою ізоляцією 15,5–27 кВ
SPCS-27 — вакуумний вимикач ENTEC для конденсаторних батарей на повітряних лініях 15,5 і 27 кВ, з твердою епоксидною ізоляцією й магнітним актуатором. Номінальний струм 200 А, механічний ресурс 50 000 операцій, контролер ETCAP121 перемикає батарею за напругою, реактивною потужністю або розкладом.
- Виконання

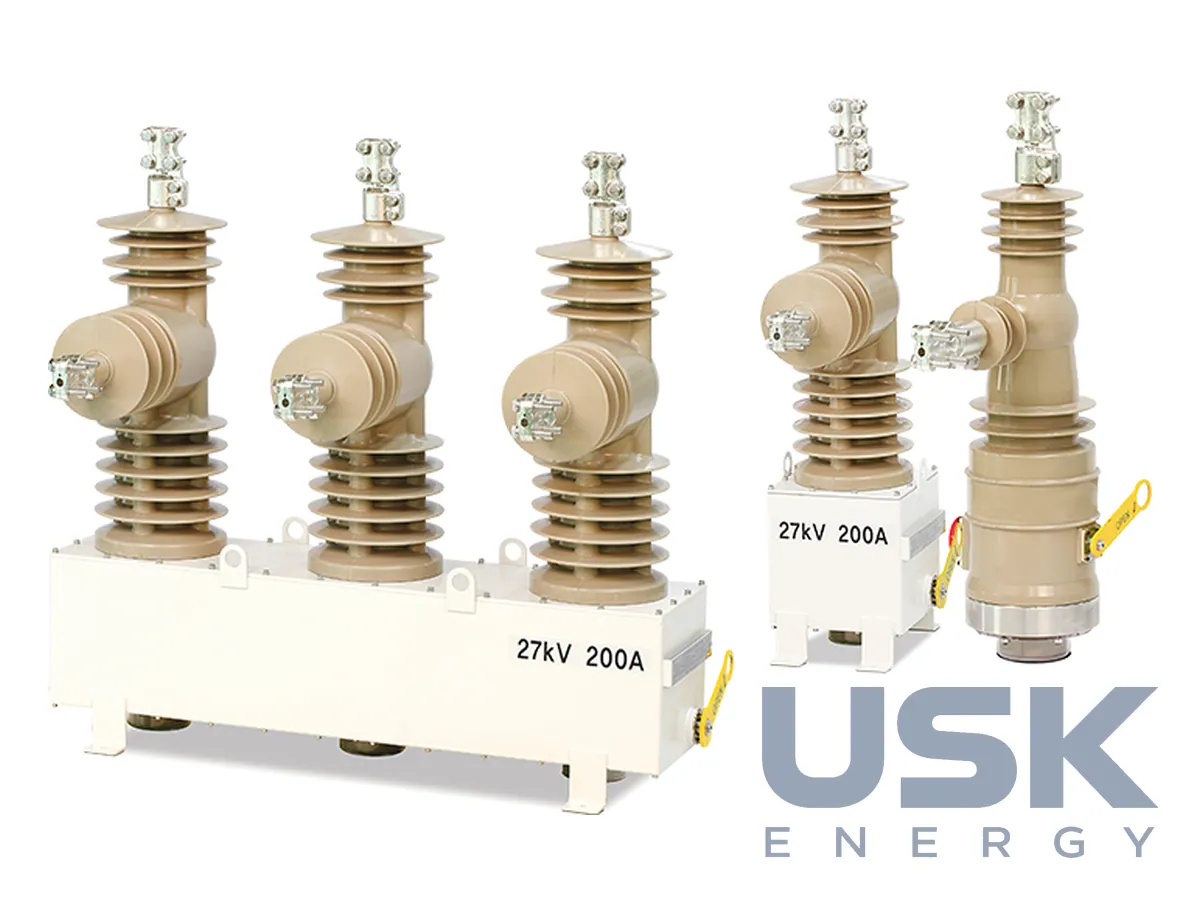

- 1-фазне 15,5 і 27 кВ; 3-фазне 27 кВ
- Номінальний струм
- 200 А
- Короткочасна стійкість
- 4,5 кА, 1 с
- Вмикальна здатність
- 15 кА (пік)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ENTEC SPCS-27 комутує конденсаторні батареї на повітряних лініях і регулює реактивну потужність у нестабільних розподільних мережах. Апарат випускають в однофазному та трифазному виконанні, він розрахований на важкий режим частих комутацій ємнісного струму. Модель зробили у 2012–2013 роках. Типові випробування KERI провів за IEEE C37.66, і вимикач відповідає найвищій категорії щодо повторних запалювань дуги.
Привод побудовано на постійному магнітному актуаторі. Магнітне утримання фіксує контакти швидше й точніше за механічні защіпки та не потребує обслуговування. Дугу гасять вакуумні камери, залиті в епоксидні вводи, вакуумна технологія розрахована на 50 000 безвідмовних механічних операцій. Вводи з гідрофобної циклоаліфатичної епоксидної смоли HCEP працюють у сильно забруднених районах, стійкі до поверхневого трекінгу, ультрафіолету та вандалізму, шлях витоку відповідає ANSI. Бак і шафа керування з нержавкої сталі, оливи та SF6 немає. Для аварійних ситуацій передбачено важіль ручного відключення.
Однофазні виконання розраховані на 15,5 і 27 кВ, трифазне на 27 кВ. Номінальний струм 200 А, частота 50/60 Гц. Струм короткочасної стійкості 4,5 кА протягом 1 с, вмикальна здатність 15 кА (пік). Випробувальна напруга промислової частоти під дощем за таблицею виробника становить 45 кВ. Кола керування живляться від 110–220 В AC або 24 В DC, робоча температура −25…+70 °C, максимальна кількість операцій 10 000.
Вимикач комплектують мікропроцесорним контролером ETCAP121 для автоматизації фідерів. Він вимірює трифазні напруги та струми, керує батареєю автоматично або вручну і перемикає її за напругою лінії, реактивною потужністю чи розкладом із чотирма річними програмами. За профілем навантаження та історією подій контролер аналізує роботу лінії. Зв’язок за DNP 3.0, MODBUS, IEC 60870-5-101/104.
SPCS-27 монтують на опорах ПЛ разом із конденсаторними батареями. Апарат підтримує напругу та коефіцієнт потужності і знижує втрати в розподільних мережах. Газу й оливи в ньому немає, тож на опорі нема чого доливати чи перевіряти на витік, а стан апарата видно з даних контролера.
Технічні характеристики
| Виконання | 1-фазне 15,5 і 27 кВ; 3-фазне 27 кВ |
|---|---|
| Номінальний струм | 200 А |
| Короткочасна стійкість | 4,5 кА, 1 с |
| Вмикальна здатність | 15 кА (пік) |
| Ресурс | 50 000 механічних операцій без обслуговування; 10 000 макс. |
| Привод | магнітний актуатор |
| Контролер | ETCAP121 |
| Температура | −25…+70 °C |
| Стандарт | IEEE C37.66 (найвища категорія щодо повторних запалювань) |
Запит ціни та строку поставки
ENTEC SPCS-27 — вакуумний конденсаторний вимикач із твердою ізоляцією 15,5–27 кВ, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які виконання SPCS-27 випускаються?
Однофазні на 15,5 і 27 кВ та трифазне на 27 кВ. Номінальний струм усіх виконань 200 А.
Якому стандарту відповідає конденсаторний вимикач?
Типові випробування KERI провів за IEEE C37.66, апарат відповідає найвищій категорії щодо повторних запалювань. Струм стійкості 4,5 кА протягом 1 с.
За якими параметрами контролер перемикає батарею?
ETCAP121 перемикає конденсаторну батарею за напругою лінії, реактивною потужністю або розкладом. Зв’язок зі SCADA іде за DNP 3.0, MODBUS, IEC 60870-5-101/104.
