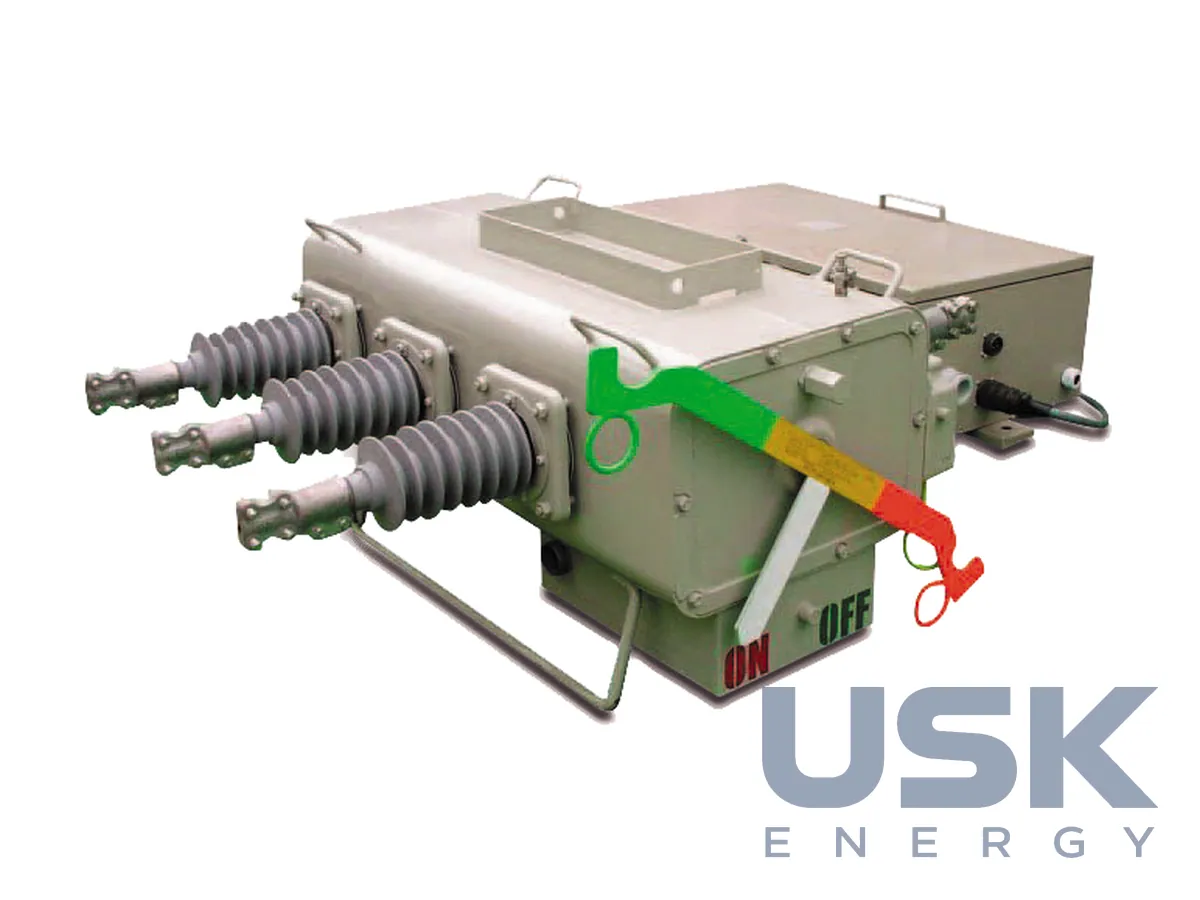

ENTEC — елегазові вимикачі навантаження для ПЛ 15,5–36 кВ
Елегазові вимикачі навантаження ENTEC для повітряних ліній 15,5, 25,8 і 36 кВ з автокомпресійним гасінням дуги та пружинним тумблерним приводом. Струм стійкості до 16 кА, ресурс 5000 операцій, моторизоване виконання з контролером ETMFC610 працює в кільцевій автоматиці.
- Номінальна напруга
- 15,5; 25,8; 36 кВ
- Короткочасна стійкість
- 16 кА (15,5 кВ); 12,5 кА, 1 с
- Вмикальна здатність
- 41,6 / 32,5 кА (пік)
- Ізоляція (36 кВ)
- 170 кВ імпульс; 70 кВ сухий стан; 45 кВ під дощем
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трифазні елегазові вимикачі навантаження ENTEC працюють на повітряних лініях класів 15,5, 25,8 і 36 кВ. 15,5-кВ модель пройшла типові випробування в CESI у 2014–2015 роках, а вся серія випробувана в KEMA, CESI або KERI за IEC 62271-103.
Привод зроблено на пружинному тумблерному механізмі, тож швидкість увімкнення та вимкнення не залежить від дій оператора. Дугу гасить елегаз за автокомпресійним (puffer) принципом. Вводи епоксидні з силіконовою оболонкою. Бак вимикача і шафа керування з нержавкої сталі витримують спеку, вологість, пил і корозійні середовища. Апарат оперують вручну або вбудованим моторним приводом, заявлений ресурс 5000 операцій.
Частота 50/60 Гц. Струм короткочасної стійкості 16 кА для 15,5 кВ і 12,5 кА протягом 1 с для 25,8 і 36 кВ, вмикальна здатність відповідно 41,6 і 32,5 кА (пік). Ізоляція класу 36 кВ розрахована на імпульс 170 кВ, 70 кВ промислової частоти в сухому стані та 45 кВ під дощем. Кола керування живляться від 110–220 В AC або 24 В DC, їх випробувальна напруга 2 кВ, імпульс 6 кВ. Робоча температура −25…+70 °C.
Моторизоване виконання постачають із мікропроцесорним контролером ETMFC610, який вимірює, контролює й реєструє параметри та підтримує зв’язок, з вбудованим RTU або окремим цифровим керуванням. Для цих LBS ENTEC пропонує й багатофункціональний контролер ETMFC101-N1 з RTU. Він вимірює напругу, струм і потужність, контролює обрив фази й синхронізм, блокує ввімкнення під навантаженням і показує пошкодження за фазними, нульовими та зворотної послідовності струмами. Протоколи DNP3.0, MODBUS, IEC 60870-5-101/104, підтримуються PLC, PQM, GPS, IRIG і SMS.
З таким контролером вимикач стає автосекціоналізатором або точкою нормального розмикання в схемах кільцевої автоматики, ним керують дистанційно зі SCADA. Вимикачі ставлять для секціонування й резервування повітряних мереж 10–35 кВ, на відпайках до споживачів і генерації, у системах автоматизації розподілу.
Технічні характеристики
| Номінальна напруга | 15,5; 25,8; 36 кВ |
|---|---|
| Короткочасна стійкість | 16 кА (15,5 кВ); 12,5 кА, 1 с |
| Вмикальна здатність | 41,6 / 32,5 кА (пік) |
| Ізоляція (36 кВ) | 170 кВ імпульс; 70 кВ сухий стан; 45 кВ під дощем |
| Гасіння | автокомпресійне (puffer) в SF6 |
| Привод | пружинний тумблерний; ручний або моторний |
| Ресурс | 5000 операцій |
| Контролер | ETMFC610 / ETMFC101-N1 |
| Температура | −25…+70 °C |
| Стандарти | IEC 62271-103 (типові), ANSI C37.60, IEC 62271-111 |
Запит ціни та строку поставки
ENTEC — елегазові вимикачі навантаження для ПЛ 15,5–36 кВ, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги розраховані елегазові LBS ENTEC?
Серія охоплює 15,5, 25,8 і 36 кВ при частоті 50/60 Гц. Типове застосування припадає на повітряні мережі 10–35 кВ.
Який струм короткочасної стійкості має вимикач?
Модель 15,5 кВ витримує 16 кА, моделі 25,8 і 36 кВ 12,5 кА протягом 1 с. Вмикальна здатність 41,6 і 32,5 кА (пік).
Як вимикач працює в автоматизації мережі?
З контролером ETMFC610 або ETMFC101-N1 він стає автосекціоналізатором чи точкою нормального розмикання. Зв’язок зі SCADA іде за DNP3.0, MODBUS, IEC 60870-5-101/104.
