ENTEC EVR — елегазові автоматичні реклоузери 15,5–38 кВ
EVR-1, EVR-2 та EVR-3 — трифазні автоматичні реклоузери ENTEC з елегазовою ізоляцією й вакуумним гасінням дуги для ПЛ і підстанцій 15,5, 27 і 38 кВ. Струм відключення 12,5 кА, у 38-кВ моделі до 16 кА, магнітний привод розрахований на 10 000 операцій.
- Номінальна напруга
- 15,5 / 27 / 38 кВ (EVR-1, EVR-2, EVR-3)
- Номінальний струм
- 630/800 А
- Струм відключення
- 12,5 кА (38 кВ — 12,5/16 кА)
- Короткочасна стійкість
- 12,5 кА (38 кВ — 12,5/16 кА), 3 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трифазні елегазові реклоузери EVR-1, EVR-2 та EVR-3 ставлять на повітряних лініях і підстанціях класів 15,5, 27 і 38 кВ. З цієї лінійки почалася продукція ENTEC. 1999 року компанія зробила 27-кВ елегазовий реклоузер, який пройшов випробування в KEMA й отримав корейський сертифікат нової технології. У 2000–2001 роках з’явилися моделі на 15 і 38 кВ, зокрема 38 кВ / 16 кА, випробувані в KEMA і CESI.

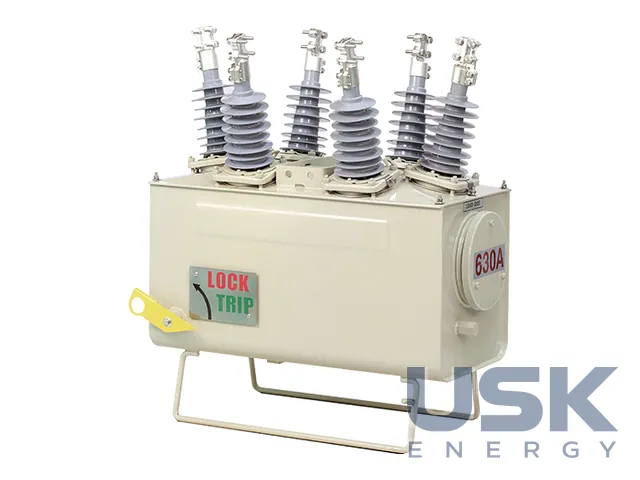

Дугу гасять вакуумні камери, внутрішню ізоляцію виконує елегаз у баку з нержавкої сталі. Вводи епоксидні, у силіконовій оболонці. Бак і шафа керування витримують спеку, вологість, пил і корозію. Привод на постійному магнітному актуаторі без механічних защіпок розрахований на 10 000 операцій без обслуговування, а мала кількість рухомих деталей здешевлює монтаж і експлуатацію.
Номінальний струм 630/800 А, частота 50/60 Гц. Струм відключення та короткочасної стійкості протягом 3 с становить 12,5 кА, для 38 кВ 12,5 або 16 кА. Вмикальна здатність 32,5 кА, у 38-кВ апарата 32,5/40 кА. Реклоузер відключає зарядний струм кабелів 5 А і струм намагнічування трансформатора 22 А (22/28 А для 38 кВ). Ізоляція витримує до 170 кВ імпульсної напруги, 70 кВ промислової частоти в сухому стані та 45 кВ під дощем.
У комплекті резистивний (1 %) і ємнісний (2,5 %) подільники напруги, ТС на весь діапазон захисту та ручне відключення. Акумулятор 18 А·год розрахований на сотні операцій протягом 30 годин після зникнення зовнішнього живлення 110/220 В AC. Сам апарат працює при −40…+80 °C, контролер при −25…+70 °C, ступінь захисту IP55.

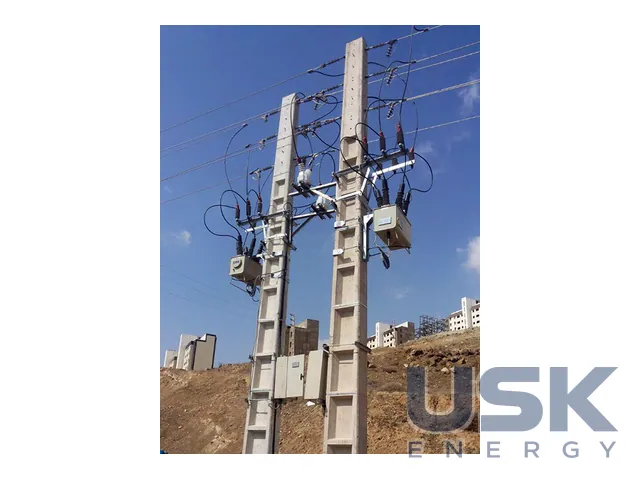

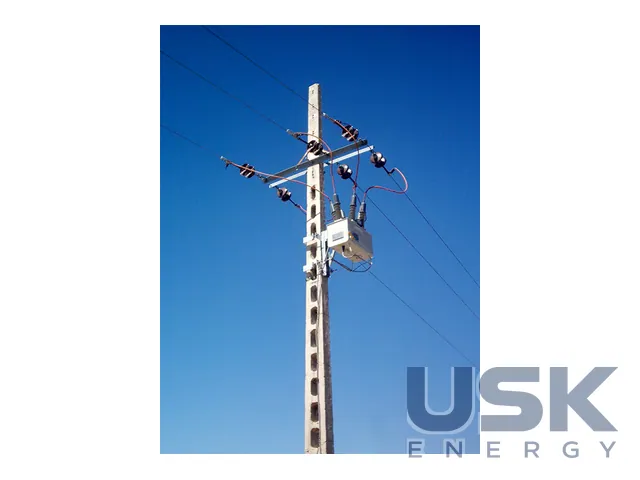

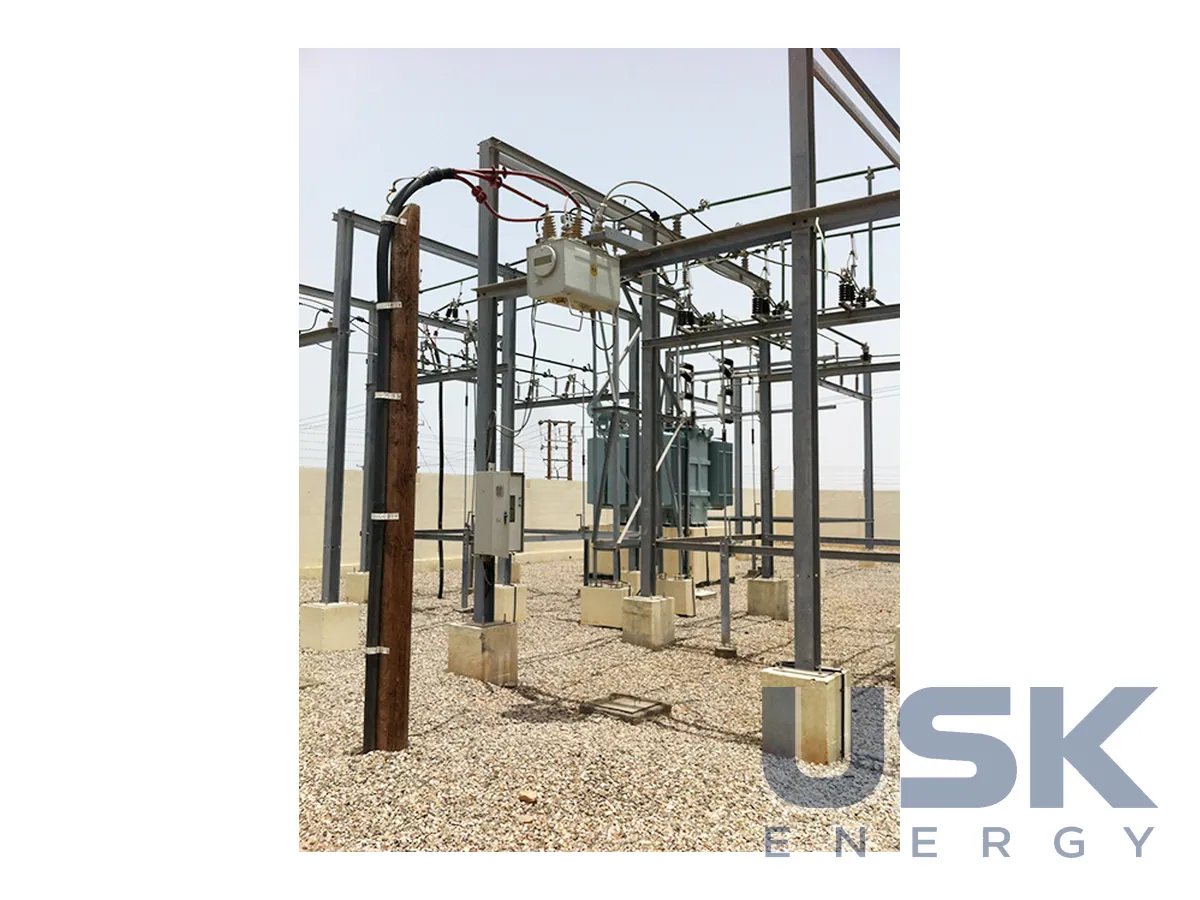

Контролер ETR300-R або EVRC2A-NT вимірює, контролює, реєструє події та передає дані за DNP 3.0, MODBUS, IEC 60870-5-101/104. Він підтримує криві IEEE C37.112, IEC 255-3 і McGraw Edison. Реклоузер монтують на опорі або на підстанції з повним комплектом кабелів і кронштейнів. Випробування проведено в KEMA, CESI або KERI за ANSI C37.60 та IEC 62271-111. Апарат секціонує магістралі ПЛ, автоматично відновлює живлення після нестійких пошкоджень і входить у схеми автоматизації розподільних мереж.
Технічні характеристики
| Номінальна напруга | 15,5 / 27 / 38 кВ (EVR-1, EVR-2, EVR-3) |
|---|---|
| Номінальний струм | 630/800 А |
| Струм відключення | 12,5 кА (38 кВ — 12,5/16 кА) |
| Короткочасна стійкість | 12,5 кА (38 кВ — 12,5/16 кА), 3 с |
| Вмикальна здатність | 32,5 кА (38 кВ — 32,5/40 кА) |
| Відключення | кабелі 5 А; намагнічування трансформатора 22–28 А |
| Ізоляція | до 170 кВ імпульс; 70 кВ сухий стан, 45 кВ під дощем |
| Привод | магнітний актуатор, 10 000 операцій |
| Температура | −40…+80 °C |
| Ступінь захисту | IP55 |
| Стандарти | ANSI C37.60, IEC 62271-111 |
Запит ціни та строку поставки
ENTEC EVR — елегазові автоматичні реклоузери 15,5–38 кВ, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який струм відключення мають реклоузери EVR?
Для 15,5 і 27 кВ струм відключення 12,5 кА, для 38 кВ 12,5 або 16 кА. Вмикальна здатність 32,5 кА, у 38-кВ виконання до 40 кА.
Чим EVR відрізняється від реклоузера з твердою ізоляцією?
В EVR внутрішню ізоляцію виконує елегаз у баку з нержавкої сталі, вводи епоксидні з силіконовою оболонкою. Дугу так само гасять вакуумні камери, ступінь захисту IP55.
Які криві захисту підтримує контролер EVR?
Контролер ETR300-R або EVRC2A-NT підтримує криві IEEE C37.112, IEC 255-3 і McGraw Edison. Зв’язок іде за DNP 3.0, MODBUS, IEC 60870-5-101/104.
