ENTEC ET-LBS / ET-DS — вимикачі навантаження та розʼєднувачі постійного струму 750/1500 В для тягових КРУ
ENTEC ET-LBS і ET-DS — вимикачі навантаження і розʼєднувачі постійного струму 750/1500 В для тягових КРУ. Вимикач навантаження розрахований на струми 1000–2500 А і 2 млн операцій, розʼєднувач на струми до 6000 А. Апарати блокуються з реле ETCPU200.
- ET-LBS
- макс. 1500 В DC; 1000–2500 А; відключення 6,4 / 10 кА; стійкість 13 / 20 кА 1 с; 120 циклів/год; 2 млн операцій; IEC 60947-1, 60947-4-1
- ET-DS
- 750 / 1500 В DC (макс. 900 / 1800 В); 1000 / 2000 / 4000 / 6000 А; стійкість до 125 кА (випробувано), 178 кА (табл.); 100 000 операцій; < 2 с; IEC 61992
- Ізоляція
- 3,82 кВ, 12 кВ імпульс (LBS); 11/9,2 кВ AC (DS)
- Мережі
- ізольовані, із заземленим мінусом або середньою точкою
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Для КРУ постійного струму та тягових підстанцій ENTEC випускає вимикачі навантаження ET-LBS і розʼєднувачі ET-DS. Обидва апарати працюють разом зі швидкодійними вимикачами HSCB і реле захисту ETCPU200, з яким мають електричне блокування. Їх ставлять у комірки КРУ ETGR, на вводи і фідери тягових підстанцій, на шини випрямлячів і в схеми паралельного зʼєднання фідерів контактної мережі.

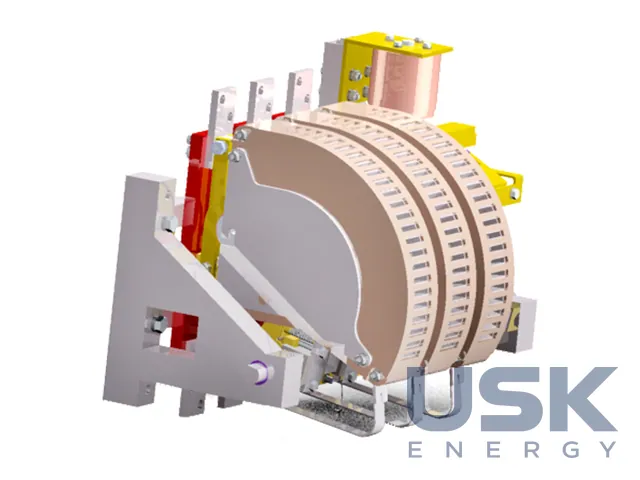

DC Load Break Switch ET-LBS вмикає і вимикає навантаження в різних режимах. Швидке пружинне відключення скорочує час переривання струму, а дугогасильна решітка круглої форми гасить дугу швидко і повністю. Механізм швидкого зведення пружини знижує навантаження на привод, висока механічна та електрична зносостійкість зменшує обсяг обслуговування. Апарат має високі значення струму короткочасної стійкості та відключальної здатності.
Максимальна напруга ET-LBS 1500 В, напруга ізоляції 3,82 кВ, імпульсна 12 кВ. Номінальні струми за таблицею 1000, 1250, 1600, 2000 і 2500 А. Струм відключення КЗ 6400 і 10 000 А, струм короткочасної стійкості 13 000 і 20 000 А протягом 1 с. Частота комутацій до 120 циклів на годину, оперативне живлення 220 В AC або 24/48/110/220 В DC, робоча температура від −25 до +70 °C. Ресурс до 2 млн механічних і електричних операцій. Вимикач навантаження придатний для ізольованих мереж, мереж із заземленим мінусом і з заземленою середньою точкою, відповідає IEC 60947-1 та IEC 60947-4-1.

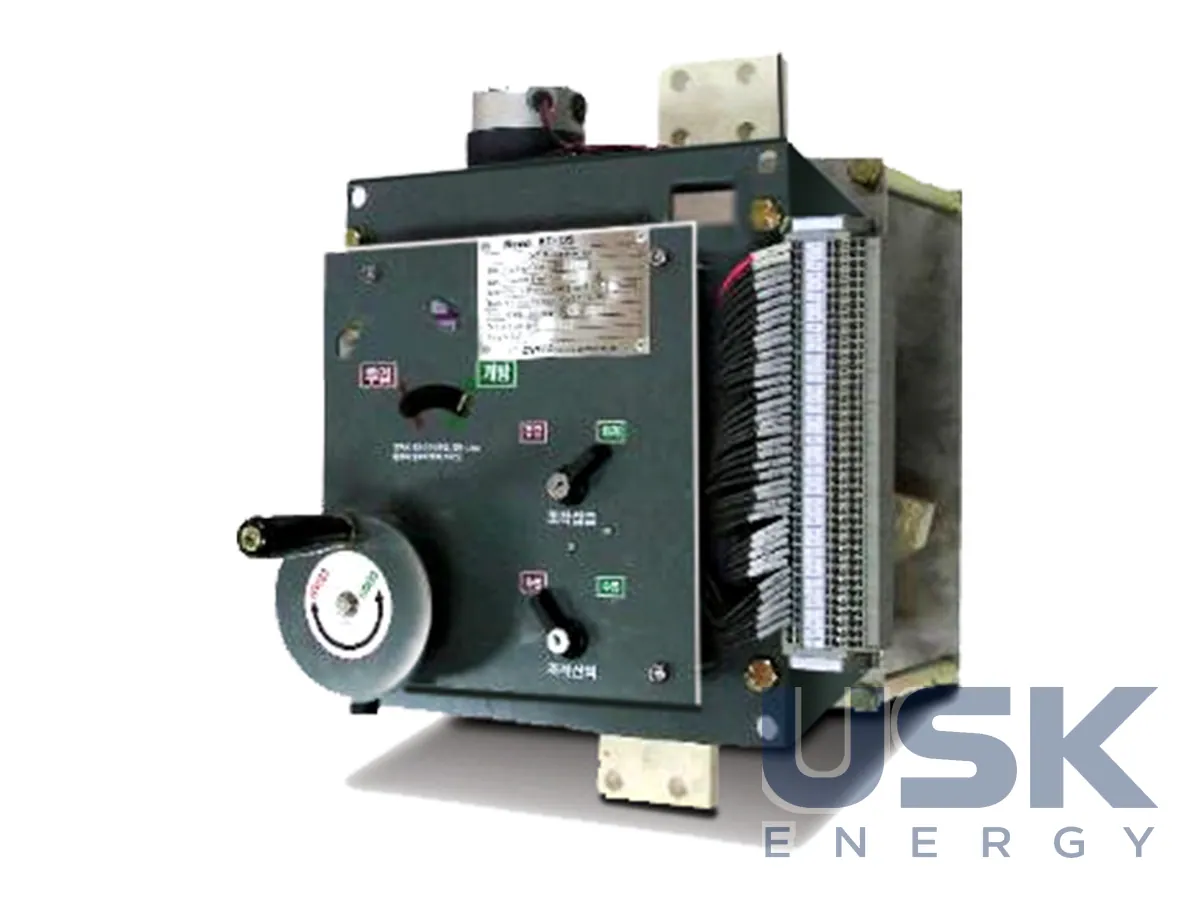

DC Disconnector Switch ET-DS комутує кола постійного струму без навантаження. Він компактний і зручно вбудовується в КРУ постійного струму. Перемикачі з ключем задають блокування чи розблокування та ручний або моторизований режим. Апарат випробувано на струм короткочасної стійкості до 125 кА (діюче значення), у таблиці виробника вказано 178 кА. Номінальна напруга 750 / 1500 В DC при максимальній 900 / 1800 В, ізоляція 11 кВ AC між фазами і 9,2 кВ відносно землі, кола керування 2 кВ. Номінальні струми 1000, 2000, 4000 і 6000 А, керування автоматичне та ручне, оперативна напруга 110/220 В DC. Ресурс до 100 000 операцій, час операції менше 2 с, стандарт IEC 61992.
Технічні характеристики
| ET-LBS | макс. 1500 В DC; 1000–2500 А; відключення 6,4 / 10 кА; стійкість 13 / 20 кА 1 с; 120 циклів/год; 2 млн операцій; IEC 60947-1, 60947-4-1 |
|---|---|
| ET-DS | 750 / 1500 В DC (макс. 900 / 1800 В); 1000 / 2000 / 4000 / 6000 А; стійкість до 125 кА (випробувано), 178 кА (табл.); 100 000 операцій; < 2 с; IEC 61992 |
| Ізоляція | 3,82 кВ, 12 кВ імпульс (LBS); 11/9,2 кВ AC (DS) |
| Мережі | ізольовані, із заземленим мінусом або середньою точкою |
Запит ціни та строку поставки
ENTEC ET-LBS / ET-DS — вимикачі навантаження та розʼєднувачі постійного струму 750/1500 В для тягових КРУ, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж постійного струму придатний ET-LBS?
Для ізольованих мереж, мереж із заземленим мінусом і з заземленою середньою точкою. Максимальна напруга 1500 В.
Яку стійкість до КЗ має розʼєднувач ET-DS?
Апарат випробувано на струм короткочасної стійкості до 125 кА, у таблиці виробника вказано 178 кА. Номінальні струми 1000, 2000, 4000 і 6000 А.
Який ресурс мають апарати?
ET-LBS витримує до 2 млн механічних і електричних операцій, ET-DS до 100 000 операцій. Час операції розʼєднувача менше 2 с.
