ENTEC EPR / EPRIS — реклоузери з твердою епоксидною ізоляцією 15,5–38 кВ
EPR та EPRIS — вакуумні реклоузери ENTEC із твердою епоксидною ізоляцією для ПЛ і підстанцій 15,5, 27 і 38 кВ, з номінальним струмом до 800 А і струмом відключення до 16 кА. Привод на магнітному актуаторі витримує 10 000 операцій, контролер ETR300-R або EVRC2A-NT виконує захист і зв’язок зі SCADA.
- Номінальна напруга
- 15,5 кВ (1-фазний EPRIS і 3-фазний), 27 кВ, 38 кВ
- Номінальний струм
- 630/800 А; 800 А
- Струм відключення
- 16 кА (27 кВ — 12,5/16 кА)
- Короткочасна стійкість
- 16 кА, 3 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Лінійка складається з трифазних реклоузерів EPR-1, EPR-2, EPR-3 і однофазного EPRIS. Їх ставлять на повітряних лініях і підстанціях класів 15,5, 27 і 38 кВ. ENTEC 2002 року першою в Кореї зробила 27-кВ реклоузер із твердою ізоляцією, який пройшов типові випробування в KEMA, а згодом додала моделі на 15 і 38 кВ.
Дугу гасять вакуумні камери, залиті в епоксидні вводи. Оливи й газу всередині немає, отже немає й небезпеки вибуху. Вводи зроблені з гідрофобної циклоаліфатичної епоксидної смоли HCEP (Hydrophobic Cycloaliphatic Epoxy), тримають ізоляційні властивості в складному кліматі та в сильно забруднених районах, стійкі до трекінгу, ультрафіолету й вандалізму. Довжина шляху витоку відповідає ANSI. Бак і шафа керування з нержавкої сталі витримують спеку, вологу, пил і корозію. Привод побудований на постійному магнітному актуаторі PMA без механічних защіпок, рухомих деталей мінімум, ресурс 10 000 операцій без обслуговування.
Однофазне виконання розраховане на 15,5 кВ, трифазні на 15,5, 27 і 38 кВ. Номінальний струм 630/800 А і 800 А. Струм відключення та короткочасної стійкості 16 кА протягом 3 с, для 27 кВ 12,5 або 16 кА. Вмикальна здатність 41,6 кА, у 27-кВ моделі 32,5/41,6 кА. Зарядний струм кабелів відключається в межах 10–40 А, ліній 2–5 А. Ізоляція 38-кВ апарата витримує імпульс 170 кВ, 70 кВ у сухому стані та 45 кВ під дощем.
У баку вбудовано резистивні (1 %) та ємнісні (2,5 %) подільники напруги і ТС на весь діапазон захисту, є ручне відключення. Акумулятор 17 А·год розрахований на сотні операцій при втраті живлення до 30 годин. Живлення 110–240 В AC або 125 В DC, діапазон температур −40…+80 °C, ступінь захисту IP65.

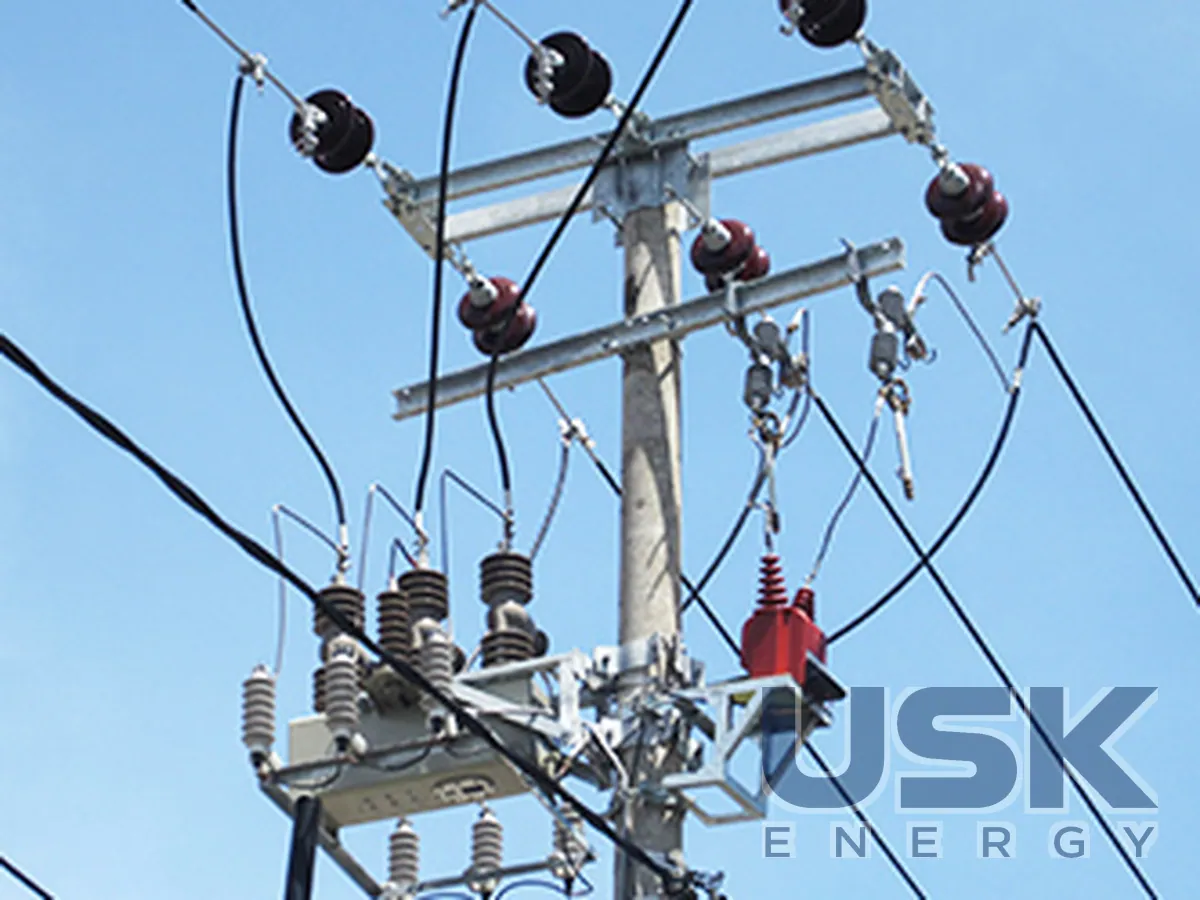

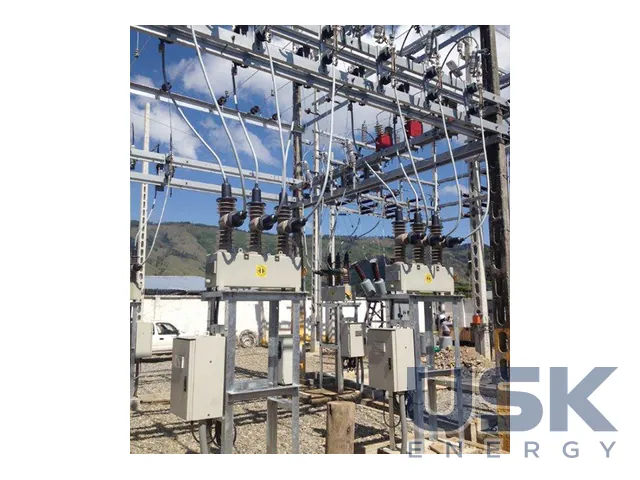

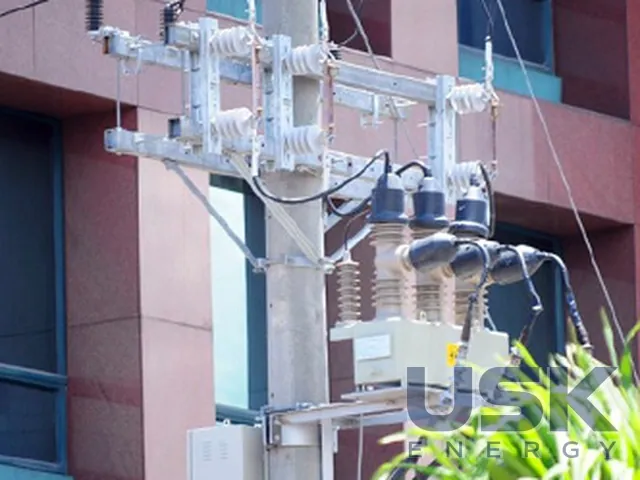

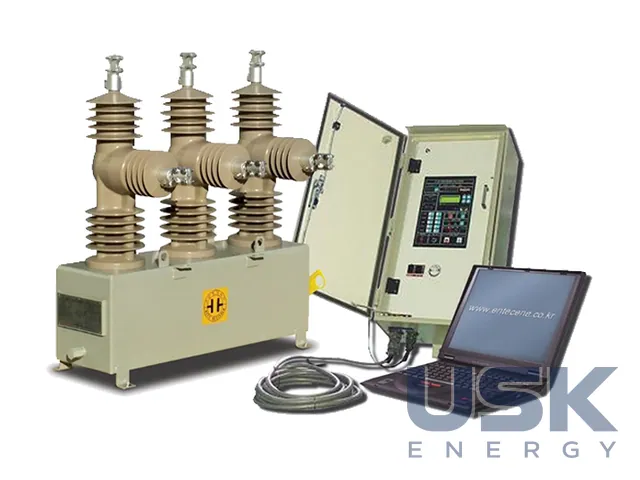

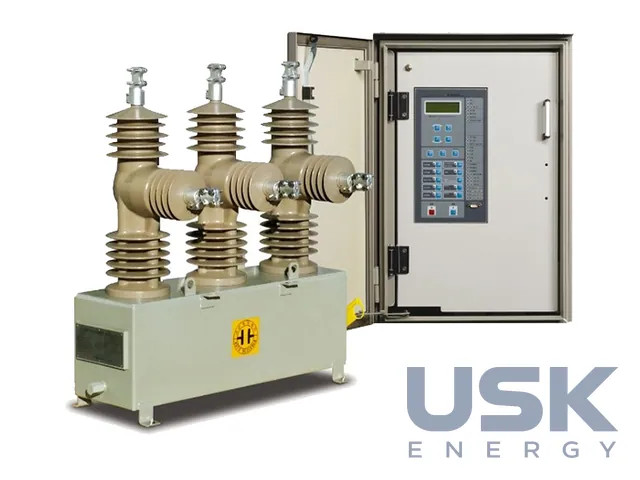

Мікропроцесорні контролери ETR300-R або EVRC2A-NT мають вбудований RTU, вимірювання, журнал подій і зв’язок DNP 3.0, MODBUS, IEC 60870-5-101/104, а ETR300-R працює ще й за IEC 61850. Реалізовано функції 51P/51G/50P/50G/46/81/27/59/67/79. Реклоузер монтують на опорі або на підстанції, приладдя йде в комплекті. Типові випробування проведено в KEMA, CESI та KERI за ANSI/IEEE C37.60 і IEC 62271-111.
Технічні характеристики
| Номінальна напруга | 15,5 кВ (1-фазний EPRIS і 3-фазний), 27 кВ, 38 кВ |
|---|---|
| Номінальний струм | 630/800 А; 800 А |
| Струм відключення | 16 кА (27 кВ — 12,5/16 кА) |
| Короткочасна стійкість | 16 кА, 3 с |
| Вмикальна здатність | 41,6 кА (27 кВ — 32,5/41,6 кА) |
| Відключення зарядного струму | кабелі 10–40 А; лінії 2–5 А |
| Ізоляція (38 кВ) | 170 кВ імпульс; 70 кВ сухий стан, 45 кВ під дощем |
| Привод | магнітний актуатор PMA, 10 000 операцій |
| Контролер | ETR300-R або EVRC2A-NT |
| Температура | −40…+80 °C |
| Ступінь захисту | IP65 |
| Стандарти | ANSI/IEEE C37.60, IEC 62271-111 |
Запит ціни та строку поставки
ENTEC EPR / EPRIS — реклоузери з твердою епоксидною ізоляцією 15,5–38 кВ, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускають реклоузери EPR?
Однофазний EPRIS розрахований на 15,5 кВ, трифазні EPR на 15,5, 27 і 38 кВ. Номінальний струм 630/800 А або 800 А.
Які протоколи підтримують контролери реклоузера?
ETR300-R та EVRC2A-NT працюють за DNP 3.0, MODBUS і IEC 60870-5-101/104. ETR300-R додатково підтримує IEC 61850.
За якими стандартами випробувано EPR?
Типові випробування проведено в KEMA, CESI та KERI за ANSI/IEEE C37.60 і IEC 62271-111. Робочий діапазон температур −40…+80 °C, ступінь захисту IP65.
