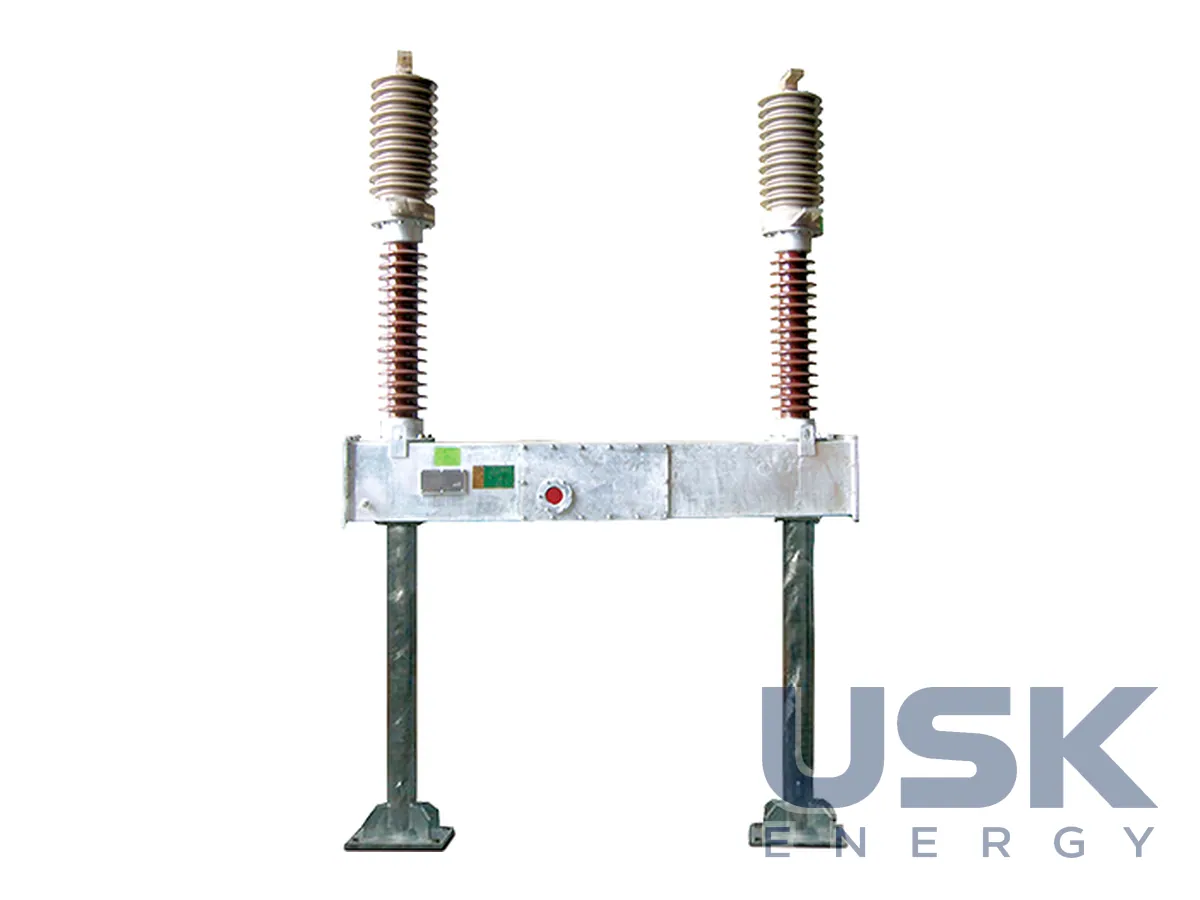

ENTEC — зовнішній вимикач 31,5/27,5 кВ з твердою ізоляцією для тягових підстанцій змінного струму (2×27,5 кВ)
Зовнішній двополюсний вимикач ENTEC 31,5/27,5 кВ з твердою епоксидною ізоляцією для тягових підстанцій залізниць змінного струму зі схемою 2×27,5 кВ. Номінальний струм 2000 А, струм відключення 31,5 кА. Олива й SF6 не застосовуються, привод електромагнітний.
- Номінальна напруга
- 31,5 / 27,5 кВ
- Номінальний струм
- 2000 А
- Струм відключення
- 31,5 кА
- Короткочасна стійкість
- 31,5 кА, 3 с; пік 80 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
На протяжних залізницях змінного струму найчастіше застосовують схему живлення 2×27,5 кВ з автотрансформаторами. Для захисту ліній у таких мережах ENTEC випускає зовнішній двополюсний вимикач 31,5/27,5 кВ на власній технології твердої ізоляції. Виконання на 2000 А підходить для тягових підстанцій і постів секціонування будь-якого типу. Апарат захищає фідери контактної мережі та комутує компенсувальні пристрої. Два полюси відповідають двом фазам автотрансформаторної схеми, де контактну підвіску і живильний провід комутують одночасно.
Ізоляція епоксидна, олива й SF6 відсутні. Апарат не вибухонебезпечний, не потребує контролю ізолювальних середовищ, а строк служби твердої ізоляції практично не обмежений. Привод на електромагнітному актуаторі EMA спрацьовує швидко і витримує часті операції, можливий цикл O-0,3 с-CO-180 с-CO. Виробник заявляє не менше 20 відключень номінального струму відключення і максимальний ресурс 10 000 операцій. Шафа керування водозахищена, ступінь захисту IP55, як опція доступне автоматичне керування на базі IEC 61850. Без газу немає і питання контролю тиску та витоків у морози.
Номінальна напруга 31,5 кВ для мережі 27,5 кВ, частота 50 Гц, кількість фаз 2. Номінальний струм відключення 31,5 кА, струм короткочасної стійкості 31,5 кА протягом 3 с, ударний струм 80 кА. Струм відключення конденсаторної батареї 200 А. Імпульсна випробувальна напруга 325 кВ між фазами, 215 кВ між полюсами і 185 кВ відносно землі, напруга промислової частоти 140, 90 і 90 кВ відповідно. Оперативне живлення 110 В DC або 220 В AC, повний час відключення менше 3 періодів. Швидке відключення скорочує тривалість КЗ на контактній мережі і термічну дію струму на провід і обладнання підстанції.
Проєктування, виробництво та випробування ведуться за системою менеджменту якості ISO 9001. Повний комплекс типових випробувань за стандартом TB/T 2803 пройдено в інституті XIHARI (Сіань, Китай). Вимикач встановлюють просто неба на відкритих розподільних пристроях тягових підстанцій, поруч з тяговими та автотрансформаторами, а шафу керування з приводом монтують на тій самій конструкції.
Технічні характеристики
| Номінальна напруга | 31,5 / 27,5 кВ |
|---|---|
| Номінальний струм | 2000 А |
| Струм відключення | 31,5 кА |
| Короткочасна стійкість | 31,5 кА, 3 с; пік 80 кА |
| Відключення конденсаторної батареї | 200 А |
| Ізоляція | BIL 325/215/185 кВ; промислова частота 140/90/90 кВ (фаза–фаза / полюс–полюс / на землю) |
| Фази | 2 |
| Привод | EMA (електромагнітний актуатор), O-0,3 с-CO-180 с-CO |
| Ресурс | 10 000 операцій |
| Шафа | IP55 |
| Випробування | XIHARI, TB/T 2803 |
Запит ціни та строку поставки
ENTEC — зовнішній вимикач 31,5/27,5 кВ з твердою ізоляцією для тягових підстанцій змінного струму (2×27,5 кВ), ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якої системи тягового живлення призначений вимикач?
Для залізниць змінного струму зі схемою 2×27,5 кВ. Номінальна напруга апарата 31,5 кВ, полюсів 2.
Яку комутаційну здатність має вимикач?
Струм відключення 31,5 кА, стійкість 31,5 кА протягом 3 с, ударний струм 80 кА. Струм відключення конденсаторної батареї 200 А.
За яким стандартом випробувано апарат?
Типові випробування за TB/T 2803 виконано в інституті XIHARI. Проєктування і виробництво ведуться за ISO 9001.
