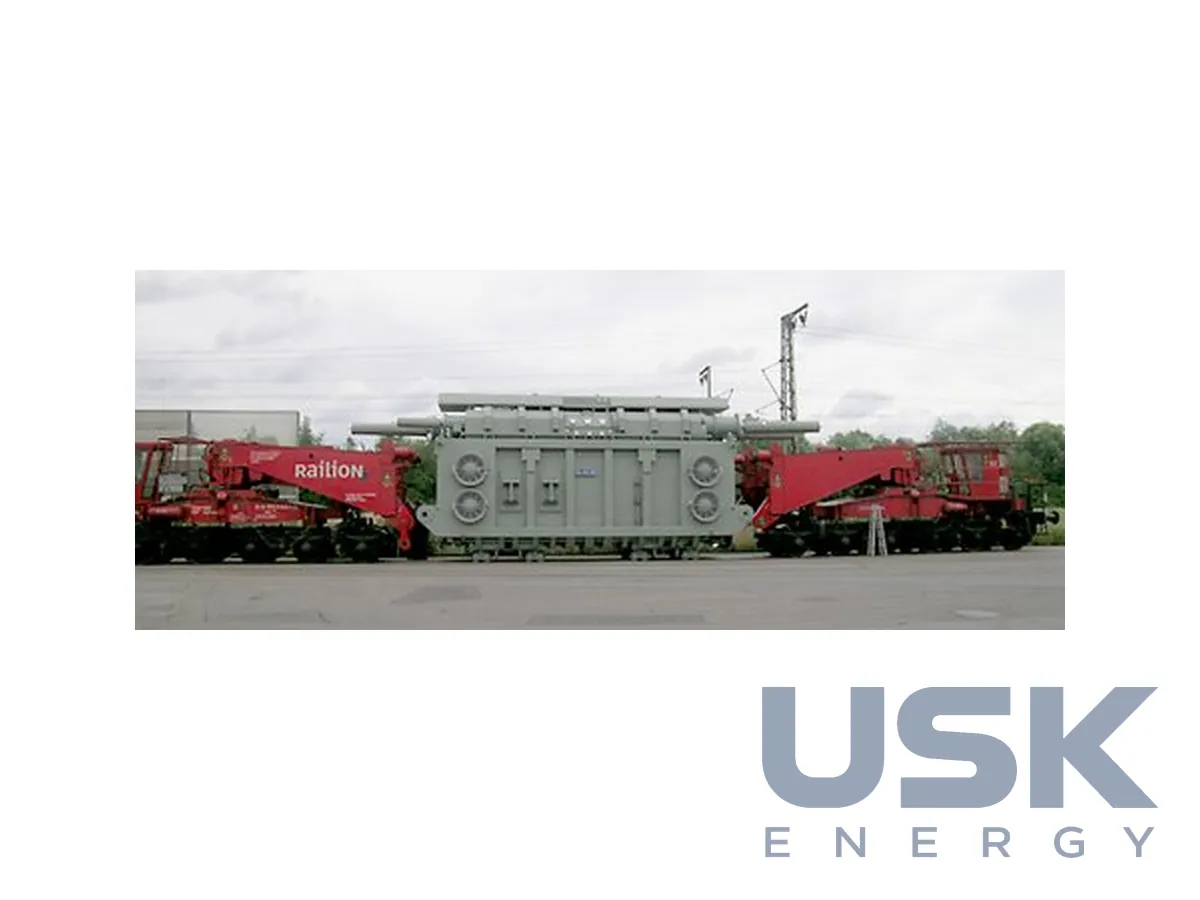

SGB-SMIT — силові трансформатори середньої потужності 5–100 МВА, до 245 кВ
Масляні силові трансформатори SGB-SMIT середньої потужності 5–100 МВА на напругу до 245 кВ. Ставляться на підстанціях, промислових об'єктах і електростанціях. Регулювання напруги під навантаженням або без збудження.
- Потужність
- 5–100 МВА
- Напруга
- до 245 кВ
- РПН
- діапазон до 22 %, до 27 ступенів
- ПБВ
- наприклад ±5 %
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Силові трансформатори середньої потужності SGB-SMIT випускають номінальною потужністю від 5 до 100 МВА на робочу напругу до 245 кВ. Це масляні машини для районних і промислових підстанцій, електростанцій, а також для об'єктів ВДЕ, біомаси, накопичувачів енергії та зарядної інфраструктури. Виробництво ведеться в Німеччині, Малайзії та США, конструкцію кожної машини розраховують під технічне завдання замовника.
Регулювання напруги виконують двома способами. Якщо напругу треба змінювати під навантаженням, ставлять РПН з діапазоном до 22 % і кількістю ступенів до 27. Коли часті перемикання не потрібні, застосовують ПБВ, який перемикають на вимкненому трансформаторі, типовий діапазон у цьому разі становить, наприклад, ±5 %. Вибір залежить від того, наскільки коливається напруга живильної мережі та як часто змінюється навантаження.
Схему з'єднання обмоток добирають під мережу. Найчастіше це YNd5, YNd11, YNyn0 та YNyn6. Для схем зірка-зірка передбачають виконання з компенсаційною обмоткою трикутника або без неї. Компенсаційна обмотка знижує опір нульової послідовності та гасить треті гармоніки магнітного потоку, тому її закладають там, де на боці НН очікується несиметричне навантаження або потрібне стійке заземлення нейтралі.
Під час проєктування враховують VDE 0532, IEC 60076, SEV 3156 і ÖVE M 20. Режими перевантаження та аварійної роботи розраховують за IEC 60354, тобто машину заздалегідь перевіряють на допустимі перевищення навантаження за часом і температурою. Конструктори працюють у власній розрахунковій програмі, пов'язаній із тривимірним моделюванням, і досягають потрібного балансу між втратами, шумом і габаритами, якщо місце встановлення обмежене.
На майданчику в Регенсбурзі випускають трансформатори до 150 МВА і 300 кВ. Високовольтна лабораторія має 3 випробувальні місця, на яких проводять усі приймально-здавальні, типові та вибрані спеціальні випробування за IEC, IEEE, BS і VDE. Для грозових імпульсів виділено окремий стенд, де паралельно можна випробовувати до 4 трансформаторів. Зал екранований і звукоізольований, фоновий рівень завад менший за 10 пКл під час вимірювання часткових розрядів і 38 дБ(А) під час вимірювання шуму. Вимірювальні системи струму й напруги регулярно калібрують незалежні метрологічні інститути, тому втрати вимірюють точно навіть за дуже малого cos φ. Для замовника це означає, що протокол випробувань відображає реальні втрати машини, за якими потім рахують вартість її експлуатації. Для запиту на розрахунок зазвичай досить зазначити номінальну потужність, напруги обмоток, тип регулювання та його діапазон, групу з'єднання, вид охолодження й допустимі втрати холостого ходу та короткого замикання. Окремо обумовлюють обмеження щодо шуму, якщо підстанція стоїть поруч із житлом, і габарити, якщо машина має пройти в наявну комірку або вкластися в транспортні обмеження. Що раніше ці умови потрапляють у технічне завдання, то менше змін доводиться вносити на етапі виготовлення і то точніше збігаються розрахункові та виміряні характеристики.
Технічні характеристики
| Потужність | 5–100 МВА |
|---|---|
| Напруга | до 245 кВ |
| РПН | діапазон до 22 %, до 27 ступенів |
| ПБВ | наприклад ±5 % |
| Схеми з'єднання | YNd5, YNd11, YNyn0, YNyn6 (з компенсаційною обмоткою і без) |
| Стандарти | IEC 60076, VDE 0532, IEC 60354 |
| Виробництво | Німеччина, Малайзія, США |
Запит ціни та строку поставки
SGB-SMIT — силові трансформатори середньої потужності 5–100 МВА, до 245 кВ, SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) |
| Митний тариф КНР | 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який клас напруги розраховані трансформатори?
На напругу до 245 кВ при потужності 5–100 МВА.
Який діапазон регулювання дає РПН?
До 22 % при кількості ступенів до 27. Без збудження регулювання виконується ПБВ, наприклад ±5 %.
Які схеми з'єднання обмоток доступні?
YNd5, YNd11, YNyn0 і YNyn6, з компенсаційною обмоткою або без неї.
