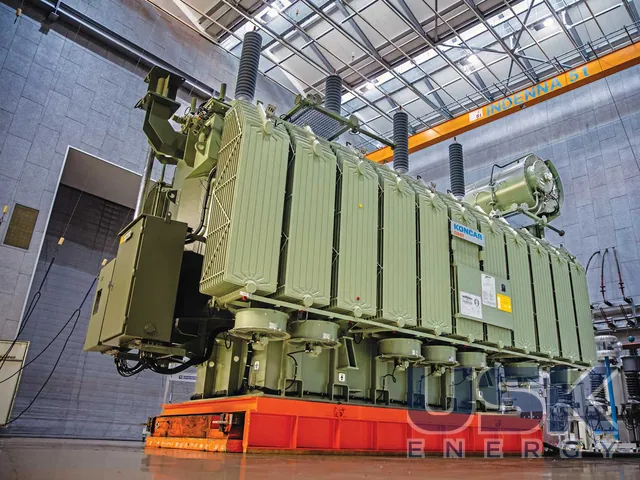

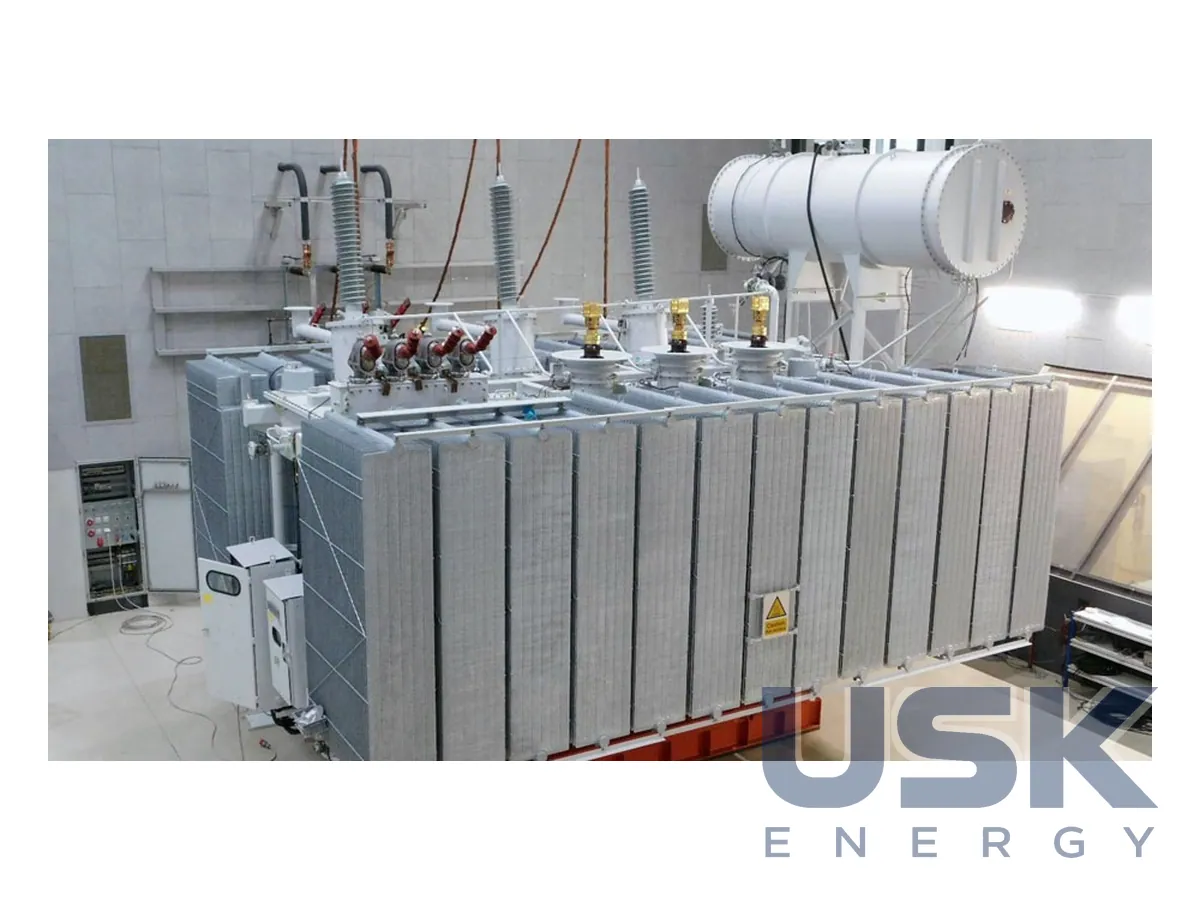

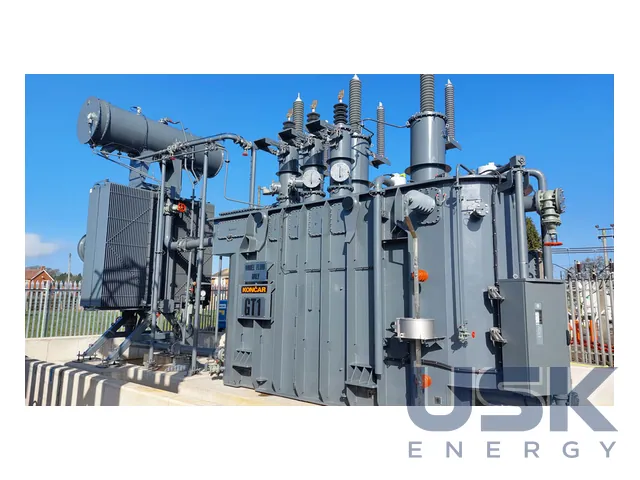

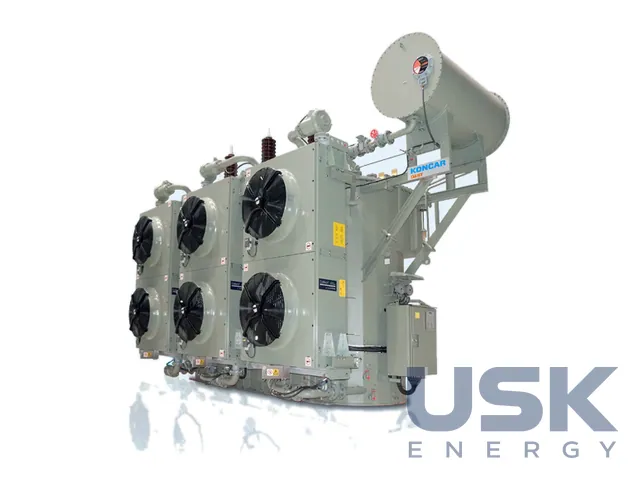

KONČAR D&ST — силові трансформатори середньої потужності до 160 МВА, 170 кВ
Трифазні масляні силові трансформатори KONČAR D&ST середньої потужності до 160 МВА на напругу до 170 кВ. Встановлюються на підстанціях мережевих компаній, на електростанціях і в промисловості. Виробник веде замовлення повним циклом, від проєктування до пусконалагодження.
- Потужність
- до 160 МВА
- Um
- до 170 кВ
- Виконання
- дво- і триобмоткові, з перемиканням напруги, зі стабілізувальною обмоткою, генераторні
- Регулювання
- РПН, ПБВ або перемикання під кришкою бака
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
KONČAR D&ST випускає оливні силові трансформатори, автотрансформатори та спеціальні трансформатори середньої потужності до 160 МВА з найбільшою робочою напругою обладнання до 170 кВ. У каталозі діапазон серії вказано як 2,5-160 MVA. Такі трансформатори ставлять на підстанціях мережевих компаній, на електростанціях і на великих промислових об'єктах, для зовнішнього встановлення в різних кліматичних умовах і всередині приміщень. За останні 40 років завод поставив понад 4000 одиниць загальною потужністю 85 000 МВА у понад 110 країн. Замовлення ведуть повним циклом, від проєктування і виготовлення до транспортування, монтажу, випробувань на місці та пусконалагодження.
Трифазні трансформатори становлять основну частину виробництва, їх проєктують під специфікацію замовника. Серед виконань двох- і триобмоткові трансформатори, трансформатори з перемиканням напруги на стороні НН або ВН, зі стабілізувальною обмоткою, генераторні. Окрема група охоплює випрямні (перетворювальні) трансформатори на 6, 12, 18, 24 і 36 пульсів. Автотрансформатори з однією спільною обмоткою менші й легші за звичайні двообмоткові і застосовуються переважно на залізниці та в міжсистемних зв'язках.
Регулювання напруги виконують перемиканням відгалужень. Застосовують РПН під навантаженням, ПБВ на вимкненому трансформаторі або перемикання перемичками під кришкою бака за знятої напруги. Основна ізоляція між обмотками і на заземлені частини складається з оливи та бар'єрів з пресованого електрокартону у вигляді циліндрів і шайб. Мінеральна олива відповідає IEC 60296, на замовлення трансформатор заливають синтетичним естером або рослинною оливою.
Трансформатори розраховують і випробовують за IEC 60076, за потреби за іншими міжнародними стандартами. Стійкість до струмів КЗ підтверджують випробуванням за IEC 60076-5 або розрахунком. Усі трансформатори допускають навантаження понад номінальне за IEC 60076-7. Рівень шуму вимірюють за IEC 60076-10, на замовлення випускають виконання зі зниженим шумом. Баки, кришки та інші металеві частини готують і фарбують за ISO 12944 для категорій корозії від C1 до C5M. Виробництво сертифіковано за ISO 9001:2015, ISO 14001:2015 та ISO 45001:2018.
За енергоефективністю трансформатори відповідають Регламенту ЄС 548/2014. Для силових трансформаторів потужністю понад 3150 kVA регламент не задає прямо втрати неробочого ходу і навантажувальні втрати, а встановлює мінімальний індекс пікової ефективності PEI. Вимоги запроваджували у два етапи, у 2015 і 2021 роках. Так регулюються трансформатори середньої потужності до 40 MVA і великі силові трансформатори. Трансформатори, що відповідають Ecodesign, мають маркування CE і сертифікат відповідності. Під час замовлення вказують потужність, напруги, схему і групу з'єднання, вид регулювання, тип рідини та вимоги до втрат і шуму, а також умови транспортування до майданчика. Для великих трансформаторів маршрут перевезення перевіряють заздалегідь.
Технічні характеристики
| Потужність | до 160 МВА |
|---|---|
| Um | до 170 кВ |
| Виконання | дво- і триобмоткові, з перемиканням напруги, зі стабілізувальною обмоткою, генераторні |
| Регулювання | РПН, ПБВ або перемикання під кришкою бака |
| Ізолювальна рідина | мінеральна олива, натуральні або синтетичні ефіри |
| Стандарт | IEC 60076 |
| Досвід | понад 4000 одиниць, 85 000 МВА у 110+ країн за 40 років |
Запит ціни та строку поставки
KONČAR D&ST — силові трансформатори середньої потужності до 160 МВА, 170 кВ, KONČAR D&ST. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка верхня межа потужності та напруги в силових трансформаторів KONČAR D&ST?
Серія середньої потужності випускається до 160 МВА з найбільшою робочою напругою до 170 кВ.
Чи можна замовити трансформатор на ефірній рідині замість мінеральної оливи?
Так, окрім мінеральної оливи застосовуються натуральні та синтетичні ефіри.
Які варіанти регулювання напруги доступні?
РПН під навантаженням, ПБВ без збудження або перемикання під кришкою бака. Виконання дво- і триобмоткові, є генераторні та зі стабілізувальною обмоткою.
