SGB-SMIT — сухі трансформатори з литою ізоляцією до 25 МВА, 40,5 кВ
Сухі трансформатори SGB-SMIT з литою епоксидною ізоляцією потужністю до 25 МВА на напругу до 40,5 кВ. Ставляться в будівлях, ЦОД, на промислових об'єктах, ВДЕ та в перетворювальних установках. Виробник має понад 30 років досвіду випуску таких машин.
- Потужність
- до 25 МВА
- Напруга
- до 40,5 кВ
- Ряд 12 кВ (DTTH1N/DTTHY1N)
- 400–3160 кВА, Uk 4–6 %, втрати ХХ 750–3800 Вт
- Ряд 24 кВ (DTTH1N/DTTHX1N)
- 400–3160 кВА, Uk 4–6 %
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

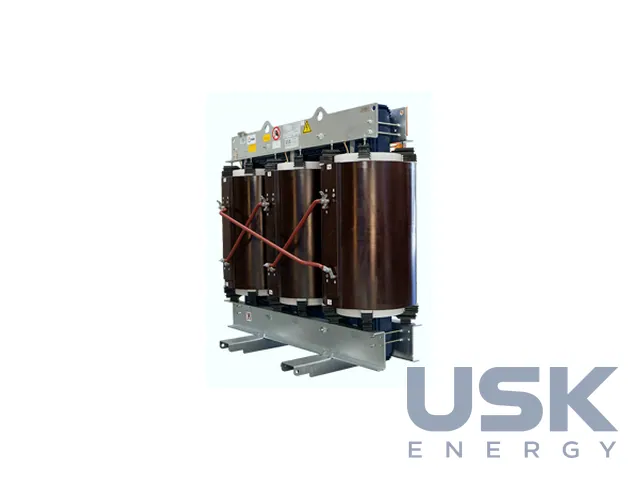

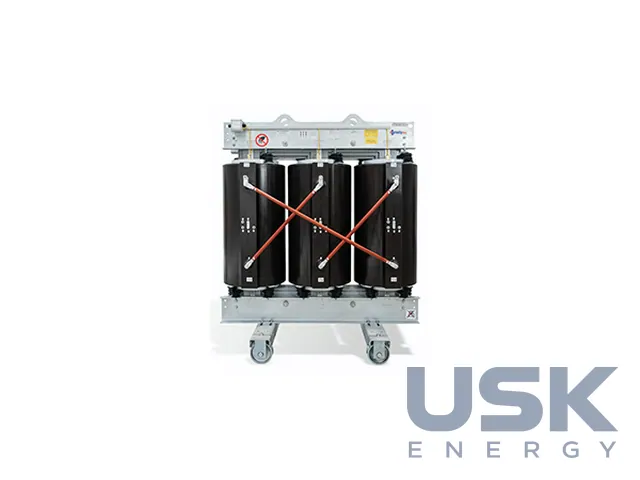

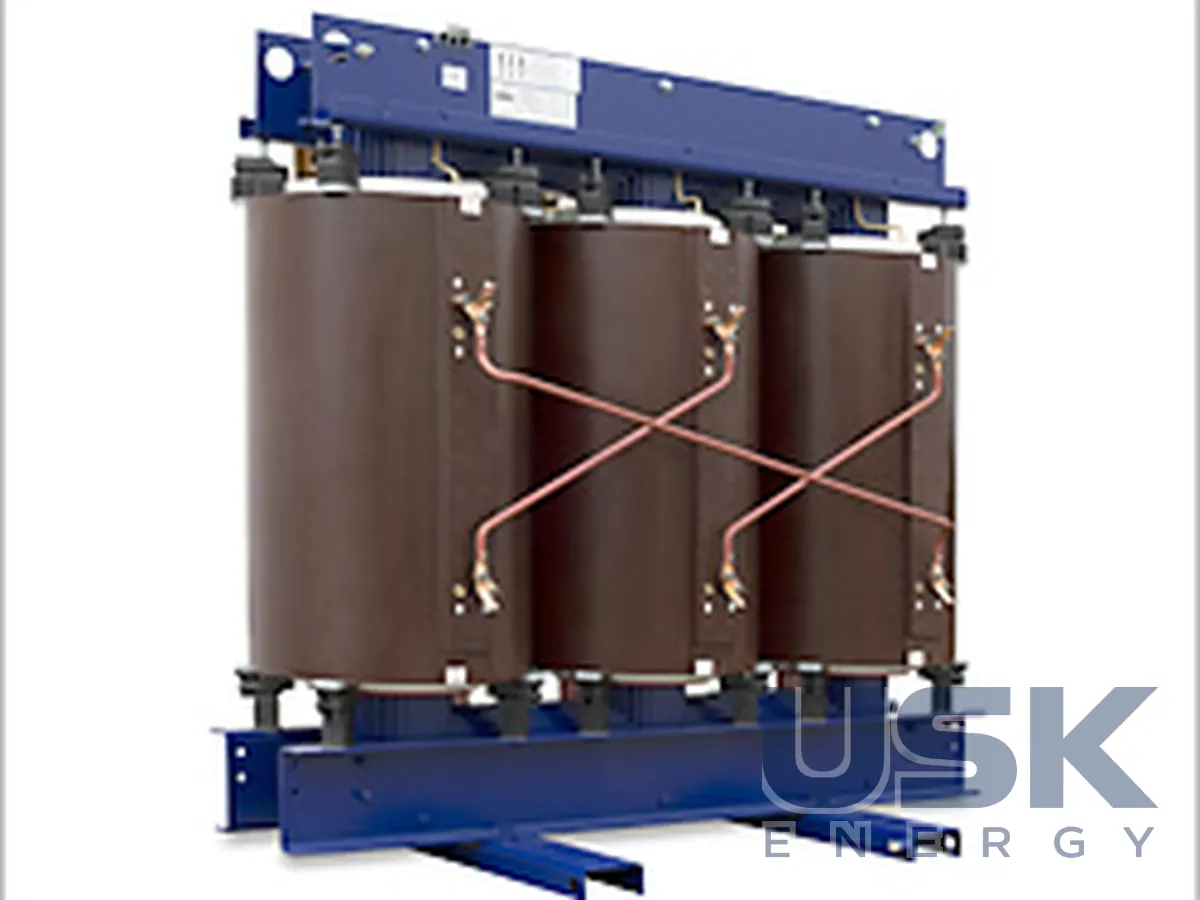

Сухі трансформатори SGB-SMIT з литою епоксидною ізоляцією випускають потужністю до 25 МВА на напругу до 40,5 кВ. Їх ставлять там, де олива небажана або заборонена, тобто в будівлях, центрах оброблення даних, на промислових об'єктах, у вітроустановках і на сонячних станціях, а також у перетворювальних установках. Заводи групи працюють у Німеччині, Чехії, Франції, Малайзії, США, Китаї та Індії, конструкцію й виробництво підпорядковано єдиній системі якості, тому машини з різних майданчиків не різняться за рівнем виконання.
Розподільний ряд на 12 кВ під позначеннями DTTH1N/DTTHY1N охоплює 400–3160 кВА за Uk 4–6 % і втрат холостого ходу 750–3800 Вт. Ряд на 24 кВ (DTTH1N/DTTHX1N) має ту саму шкалу 400–3160 кВА і Uk 4–6 %. Окрім розподільних машин випускають перетворювальні (випрямні) та спеціальні трансформатори. Стандартна база проєктування IEC 60076-11, усі приймально-здавальні й типові випробування проводять на власних стендах. Серед спеціальних випробувань вимірювання шуму, перевірка кліматичного класу C2/C3 і класу довкілля E2/E3.
Обмотку ВН виконано за багатошаровою схемою, яку SGB-SMIT доопрацювала й застосовує як один із небагатьох виробників литих трансформаторів. Технологія iBIT змінює конструкцію первинної обмотки так, що небезпечні послідовні резонанси в діапазоні до 100 кГц включно не виникають. Саме в цьому діапазоні лежать швидкі перехідні перенапруги під час роботи вимикачів. Двошарова схема дає змогу зсунути резонансні частоти вгору ще на стадії розрахунку, і додаткові RC-кола на вводах у такому разі не потрібні.
Лінійка Gravity Line закриває типові застосування в розподілі енергії. Її спроєктовано за вимогами екодизайну (директива 2009/125/CE, регламент 548/2014) і за DIN EN 60076-11 або 50588-1, вона придатна й для роботи на перетворювач за DIN EN 61378-1. Обмотку ВН залито під вакуумом у гладкий циліндр із брудовідштовхувальною поверхнею, обмотку НН запечено в монолітний циліндричний блок. Машини стійкі до імпульсів і КЗ, часткові розряди менші за 5 пКл, клас пожежної безпеки F1, самозгасання. Кліматичний клас C4 означає роботу за −40 °C і зберігання за −50 °C, під час перевезення діє клас C2 (−25 °C). Відпайки ВН ±2 × 2,5 % перемикаються без навантаження, висота встановлення до 1000 м.
До комплекту Gravity Line входять ролики з фіксацією у двох напрямках, датчик PT100 в обмотці НН із виводом на клемник, тривимірне габаритне креслення, схема групи з'єднання та протокол приймально-здавальних випробувань. Осердя пофарбовано в RAL 7045, обмотки в RAL 8017. Для 24 кВ рекомендовано кожухи від IP21 до IP33 без втрати потужності, на замовлення доступний захист до IP5X. Для важких умов SGB-SMIT має виконання для спекотного клімату, для сольового й вологого середовища, для холоду до −50 °C. Литі трансформатори допускають короткочасне перевантаження до 450 % номінальної потужності, а з вентиляторами тривале середнє навантаження сягає 140 %. За даними виробника, MTBF перевищує 2400 років. Окремі конструкції Safe System і Jet System описано в посібнику з проєктування.
Технічні характеристики
| Потужність | до 25 МВА |
|---|---|
| Напруга | до 40,5 кВ |
| Ряд 12 кВ (DTTH1N/DTTHY1N) | 400–3160 кВА, Uk 4–6 %, втрати ХХ 750–3800 Вт |
| Ряд 24 кВ (DTTH1N/DTTHX1N) | 400–3160 кВА, Uk 4–6 % |
| Виконання | розподільні, перетворювальні (випрямні), спеціальні; лінійка Gravity Line; технологія iBIT |
| Надійність | MTBF понад 2400 років (за даними виробника) |
| Виробництво | Німеччина, Чехія, Франція, Малайзія, США, Китай, Індія |
Запит ціни та строку поставки
SGB-SMIT — сухі трансформатори з литою ізоляцією до 25 МВА, 40,5 кВ, SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 80 00 (сухі, ≤1 кВА) 8504 32 00 90 (сухі, 1–16 кВА) 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 3 |
| CN (ЄС) | 8504 31 80 (сухі, ≤1 кВА) 8504 32 00 (сухі, 1–16 кВА) 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 31 40 65 (сухі, 40 ВА – <1 кВА) 8504 31 60 00 (сухі, 1 кВА) 8504 32 00 00 (сухі, 1–16 кВА) 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 31 90 00 (сухі, ≤1 кВА) 8504 32 90 00 (сухі, 1–16 кВА) 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність і напруга сухих трансформаторів SGB-SMIT?
До 25 МВА і до 40,5 кВ.
Які втрати холостого ходу в ряду 12 кВ?
Для ряду DTTH1N/DTTHY1N 400–3160 кВА втрати ХХ 750–3800 Вт, Uk 4–6 %.
Чи є виконання для випрямних установок?
Так, випускаються перетворювальні (випрямні) трансформатори з литою ізоляцією.
