SGB-SMIT — фазоповоротні трансформатори
Фазоповоротні трансформатори SGB-SMIT керують потоками потужності в магістральних мережах. Перетік змінюється за рахунок зсуву фазового кута, кут регулюється РПН у режимах buck/boost.
- Призначення
- керування перетоками потужності за рахунок зміни фазового кута
- Регулювання
- РПН, режими buck/boost
- Конструкція
- збуджувальний і вольтододатковий трансформатори в одному або двох баках
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Фазоповоротний трансформатор SGB-SMIT ставлять у магістральних мережах там, де потужність між паралельними лініями або сусідніми енергосистемами розподіляється не так, як потрібно диспетчеру. Переток активної потужності лінією визначається різницею фазових кутів напруг на її кінцях. Якщо зсунути кут на одному кінці, навантаження перерозподілиться між паралельними шляхами. Перевантажена лінія розвантажується, недовантажена бере на себе більше, і мережа працює ближче до своєї фактичної пропускної здатності без будівництва нових ліній.

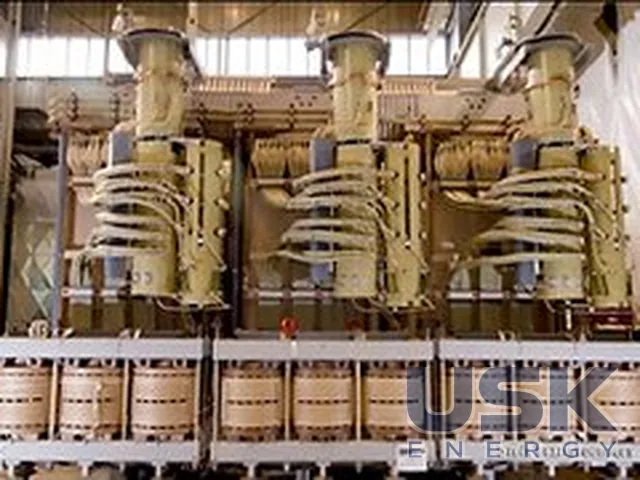

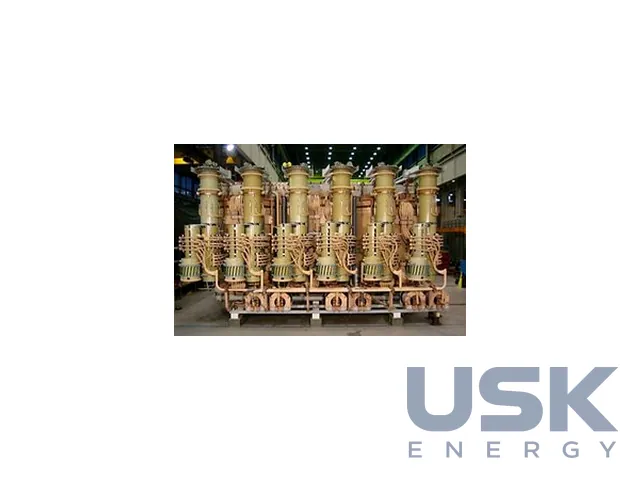

Конструктивно машина складається з двох трансформаторів. Збуджувальний трансформатор живиться від мережі й формує регульовану напругу, вольтододатковий трансформатор вводить її в лінію послідовно, зі зсувом відносно фазної напруги. Обидва апарати розміщують або в одному баку, або у двох окремих. Двобакове виконання простіше перевозити й легше компонувати на підстанції за великих потужностей, однобакове компактніше за площею і потребує менше зовнішніх з'єднань.
Фазовий кут змінює РПН. Він працює в режимах buck/boost, тобто зсуває кут у бік збільшення або зменшення відносно вихідного. Так переток можна і посилити, і послабити, а за потреби розвернути його напрямок. Кількість ступенів і повний діапазон кута розраховують під конкретний переріз мережі, його типові та граничні режими.

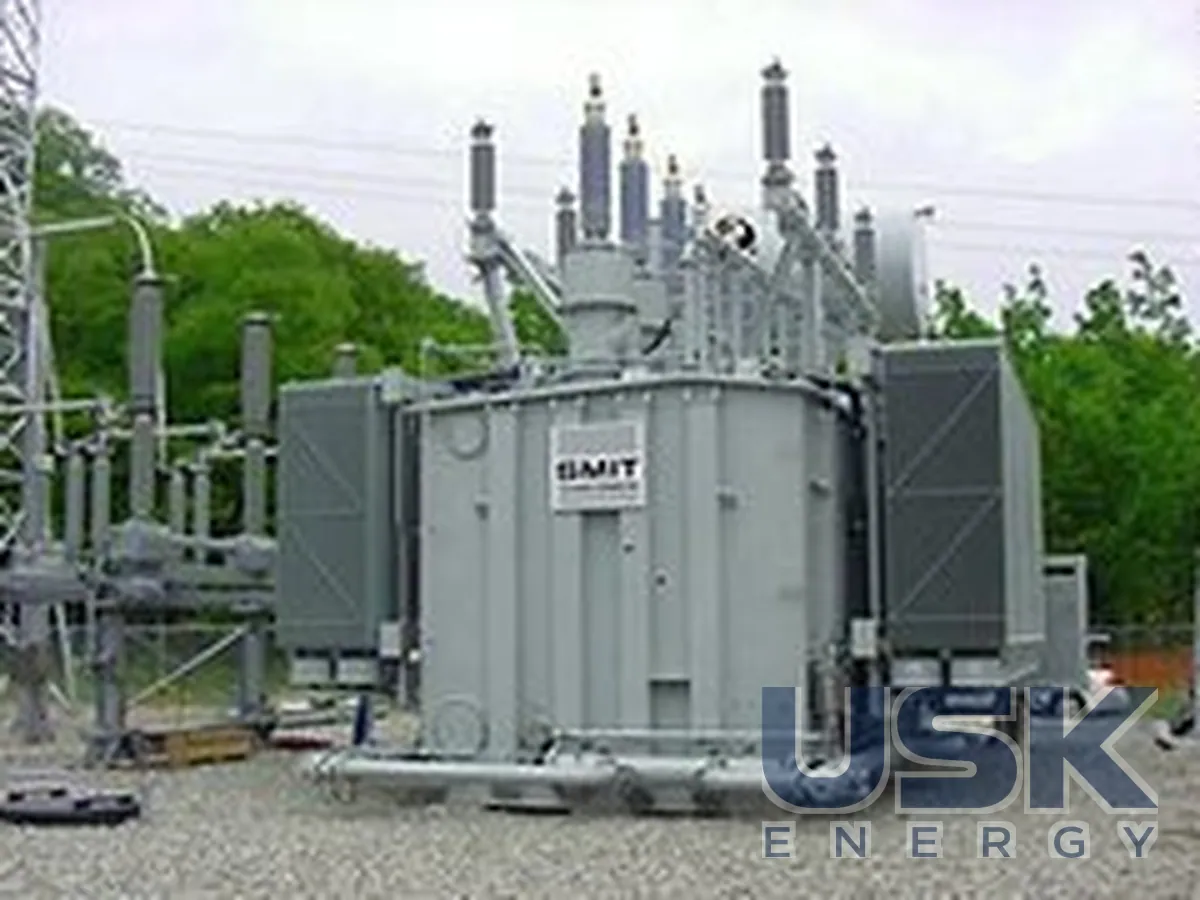

Royal SMIT виготовила низку великих фазоповоротних трансформаторів. Серед них трифазна двобакова машина 700 МВА на 230/230 кВ з регулюванням кута ±30°, де збуджувальний і вольтододатковий трансформатори стоять у різних баках. Інший приклад має вигляд однобакового трифазного трансформатора 350 МВА на 115/115 кВ з діапазоном ±60°, РПН у нього розташовані з боку ВН. Такі габарити ставлять окремі вимоги до транспортування на майданчик, яке планують разом із проєктом.
Особлива частина розрахунку стосується перехідних процесів. Фазоповоротний трансформатор увімкнений у лінію послідовно, тому на його обмотки приходять комутаційні та грозові хвилі з обох мереж. SGB-SMIT має досвід аналізу складних перехідних напруг, що виникають під час зовнішніх перемикань і ударів блискавки, і враховує їх під час вибору ізоляції. Проєктування ведеться в 3D-CAD, активна частина і бак збираються в одній моделі, і розміри перевіряють на збіг ще до виготовлення. Пресування в Royal SMIT виконується окремо для кожної фази, зусилля можна підігнати під невеликі відмінності між фазами, обмотки отримують кращу опору та стійкість до струмів короткого замикання. Для розрахунку фазоповоротного трансформатора замовник задає прохідну потужність, номінальну напругу мережі, потрібний діапазон кута в обидва боки та кількість ступенів, допустимий поздовжній опір машини та струми КЗ у точці встановлення. Окремо описують режими, за яких трансформатор буде виведено на крайні ступені, бо саме вони визначають нагрівання та електродинамічне навантаження. З цих даних випливає вибір між одно- та двобаковим виконанням, схема обмоток і тип РПН. Заздалегідь погоджують і маршрут доставки, бо габарити й маса таких машин часто впираються в можливості доріг і мостів.
Технічні характеристики
| Призначення | керування перетоками потужності за рахунок зміни фазового кута |
|---|---|
| Регулювання | РПН, режими buck/boost |
| Конструкція | збуджувальний і вольтододатковий трансформатори в одному або двох баках |
Запит ціни та строку поставки
SGB-SMIT — фазоповоротні трансформатори, SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як фазоповоротний трансформатор керує перетоком?
Він змінює фазовий кут напруги, і потужність перерозподіляється між лініями.
Яким пристроєм регулюється кут?
Пристроєм РПН у режимах buck/boost.
Яка конструкція трансформатора?
Збуджувальний і вольтододатковий трансформатори, розміщені в одному або в двох баках.
