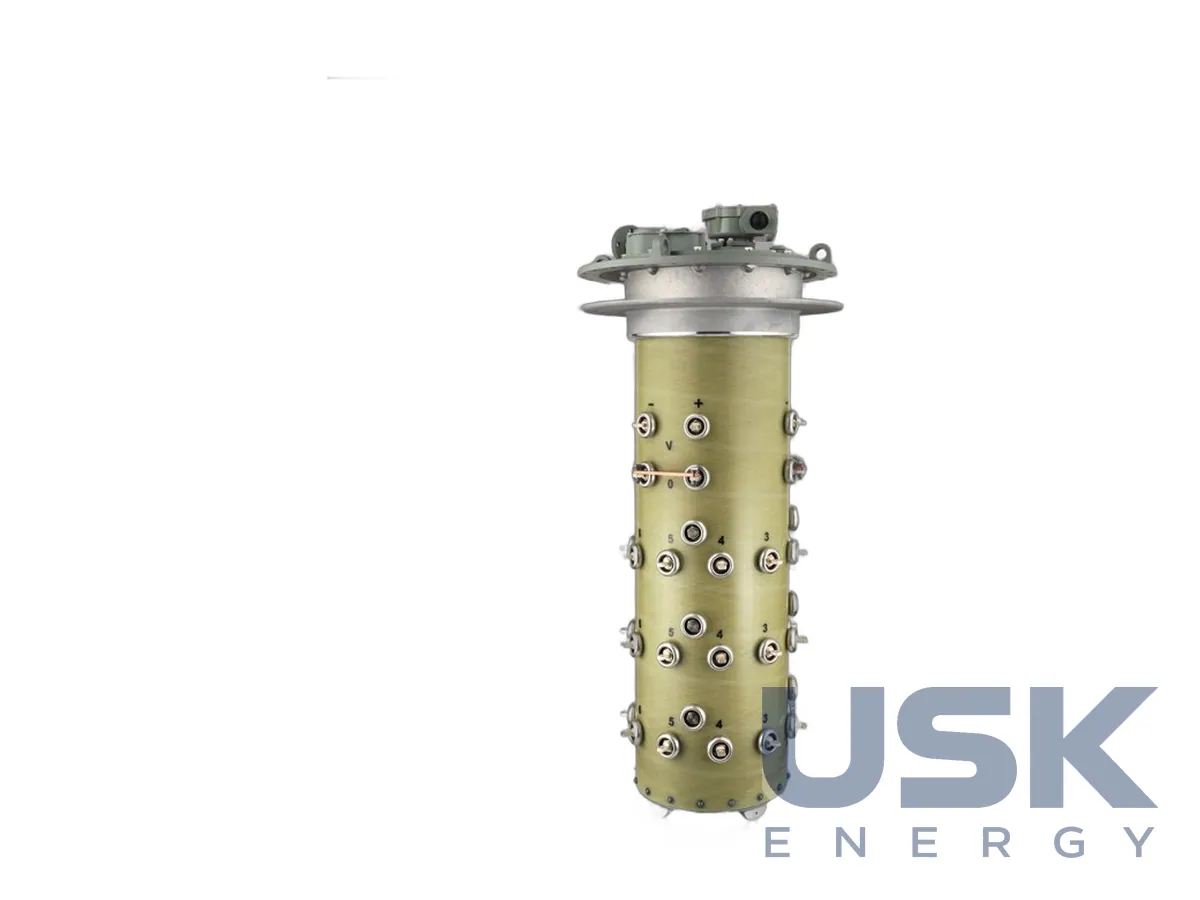

Reinhausen VACUTAP VVS — РПН вакуумний 40–76 кВ
Вакуумний РПН Reinhausen VACUTAP VVS для трансформаторів малої потужності з Um 40–76 кВ. Прохідний струм до 400 А у трифазному виконанні, ступенева потужність до 400 кВА.
- Найбільша робоча напруга Um
- 40–76 кВ
- Номінальний прохідний струм
- до 400 А (3ф)
- Ступенева напруга
- до 1300 В
- Ступенева потужність
- до 400 кВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
VACUTAP VVS відноситься до компактних вакуумних РПН Reinhausen для мережевих трансформаторів з найбільшою робочою напругою Um 40–76 кВ. Номінальний прохідний струм становить до 400 А в трифазному виконанні, ступінчаста напруга до 1300 В, ступінчаста потужність до 400 кВА. Виробник орієнтує VVS на трансформатори помірної потужності, за його даними приблизно до 60-70 МВА, тобто на типові мережеві підстанції, де РПН потрібен, а великий перемикач класу VR чи VM був би зайвим. VVS підбирають, коли регулювання під навантаженням потрібне саме на напрузі 40–76 кВ, а габарити бака хочеться тримати мінімальними.
Конструкція побудована на перевіреному VACUTAP VV. Головна відмінність полягає в тому, що контактор і виборець відгалужень тонкого регулювання об'єднано в одному функціональному вузлі всередині оливного відсіку. Така компоновка займає мало місця, тож трансформатор і комірку підстанції можна спроєктувати компактніше. Для монтажу в бак дзвонового типу фланець входить до стандартного комплекту, що спрощує складання на заводі трансформаторів. З передвибирачем РПН дає до 19 положень, і цього достатньо для регулювання напруги на трансформаторах такого класу. Передвибирач має підвищену комутаційну здатність, тому в більшості випадків не потрібні додаткові заходи з прив'язки потенціалу обмотки під час його перемикання.
Комутація відбувається у вакуумних камерах. Дуга гасне всередині герметичної камери, а не в оливі перемикача, тож олива не забруднюється продуктами розкладу. З цього випливає кілька практичних наслідків. Перемикання не впливають на результати аналізу розчинених газів трансформатора, фільтр-установка для оливи РПН не потрібна, а інтервали обслуговування значно довші, ніж у класичних оливних перемикачів. Виробник задає інтервал обслуговування в триста тисяч перемикань без прив'язки до календарного часу, що для майже всіх мережевих застосувань означає роботу без обслуговування протягом строку служби трансформатора.
Ізоляційні характеристики перемикача нормуються за найбільшою робочою напругою Um, випробувальною напругою грозового імпульсу 1,2|50 мкс та короткочасною напругою промислової частоти 50 Hz протягом 1 хв. Для кожного виконання є діаграма ступінчастої потужності, за якою перевіряють допустиме поєднання ступінчастої напруги і струму. Перемикачі серії перевіряють у власному випробувальному центрі Reinhausen з навантаженнями понад нормовані межі.
Для служби експлуатації VVS цікавий тим, що знімає з графіка регулярні ревізії контактора та заміну оливи в баку РПН. Нагляд зводиться до контролю лічильника перемикань, стану приводу та захисного реле. Перевірку виконують під час планових ремонтів трансформатора, а оливу в відсіку перемикача контролюють разом з оливою основного бака, бо продуктів дуги в ній немає. Для мережевої компанії це менше відключень на обслуговування і передбачуваніший графік робіт на підстанції.
Технічні характеристики
| Найбільша робоча напруга Um | 40–76 кВ |
|---|---|
| Номінальний прохідний струм | до 400 А (3ф) |
| Ступенева напруга | до 1300 В |
| Ступенева потужність | до 400 кВА |
| Кількість положень | до 19 з передвибирачем |
Запит ціни та строку поставки
Reinhausen VACUTAP VVS — РПН вакуумний 40–76 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які трансформатори розрахований VACUTAP VVS?
На трансформатори малої потужності з Um 40–76 кВ.
Які струм і ступенева напруга РПН?
Прохідний струм до 400 А у трифазному виконанні, ступенева напруга до 1300 В, ступенева потужність до 400 кВА.
Скільки положень має VVS?
До 19 положень з передвибирачем.
