Reinhausen VACUTAP VV — РПН вакуумний 40–145 кВ
Компактний вакуумний РПН Reinhausen VACUTAP VV для трансформаторів малої та середньої потужності з Um 40–145 кВ, зокрема розподільних підстанцій 110 кВ. Прохідний струм до 600 А у трифазному і до 400 А в однофазному виконанні.
- Найбільша робоча напруга Um
- 40–145 кВ
- Номінальний прохідний струм
- до 600 А (3ф), до 400 А (1ф)
- Ступенева напруга
- до 2000 В
- Ступенева потужність
- до 700 кВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

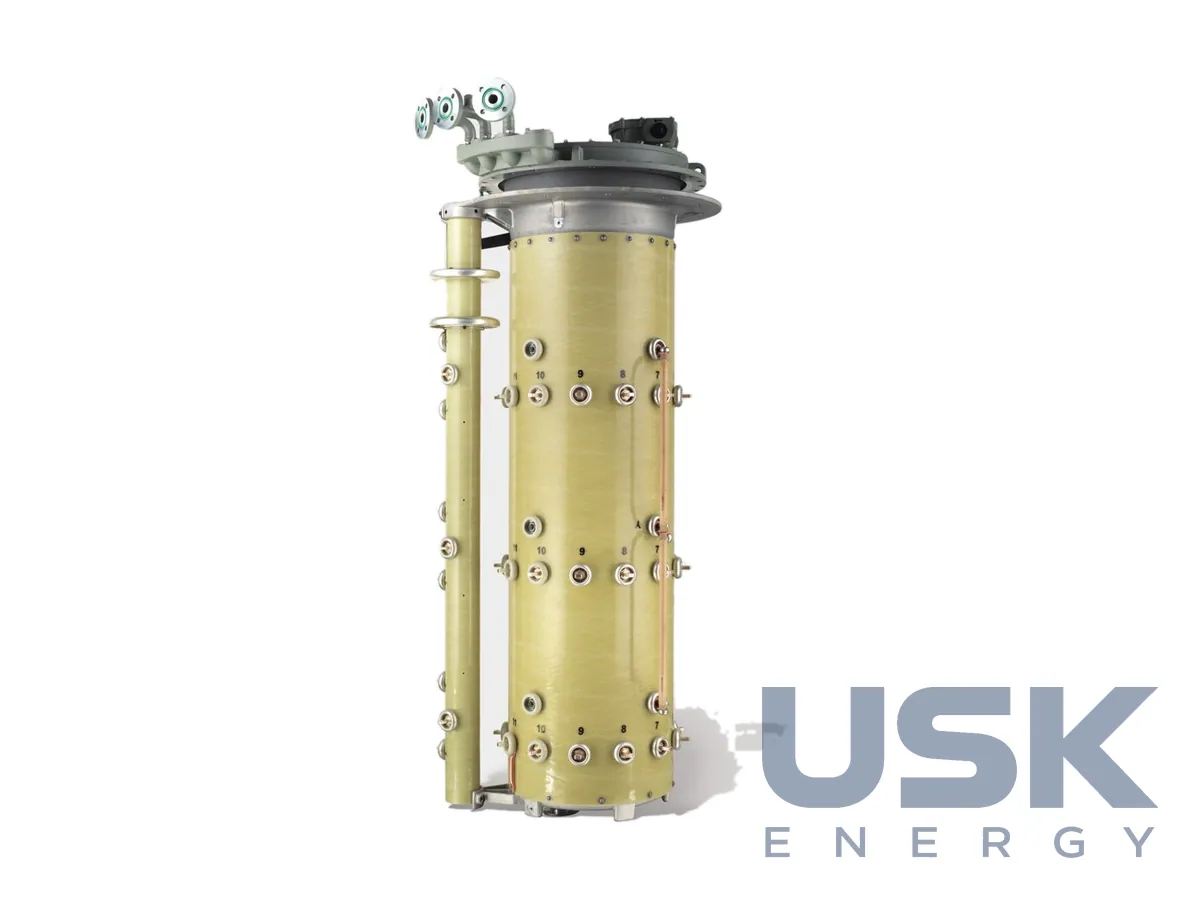

VACUTAP VV належить до компактних вакуумних РПН для трансформаторів малої та середньої потужності з найбільшою робочою напругою Um 40–145 кВ. Типове місце застосування дають розподільчі підстанції 110 кВ, де трансформатор має бути невеликим, а регулювання під навантаженням обов'язкове. Номінальний прохідний струм становить до 600 А в трифазному і до 400 А в однофазному виконанні, причому в документації виконання на 600 А позначене як доступне на запит. Ступінчаста напруга сягає 2000 В, ступінчаста потужність 700 кВА.
У VV контактор і виборець відгалужень об'єднані в одному функціональному блоці. Така компактна конструкція виходить найдешевшою технічною схемою, особливо для обмоток, з'єднаних у трикутник. Трифазне виконання ставлять у нейтраль, однофазні апарати можна розмістити в будь-якій точці обмотки. Кількість положень до 12 без передвибирача і до 23 з передвибирачем. Компактні розміри спрощують компонування трансформаторів 110 кВ для розподільчих підстанцій.
Розробку вакуумної комутації Reinhausen почала ще у 80-х роках. На відміну від класичних оливних перемикачів, у VACUTAP дуга не горить в ізоляційній оливі, тому під час експлуатації не потрібна установка фільтрації оливи. Ще у 2006 році VR і VV стали першими перемикачами, які виконували триста тисяч перемикань без обслуговування, і для майже всіх мережевих застосувань це означає роботу без ревізій. Вакуумні камери MR розробляє за власними вимогами, а ресурсні механічні та електричні випробування у випробувальному відділі виробника йдуть далеко за межі вимог IEC.
Оливний відсік герметичний при тривалому перепаді тиску 0,3 bar, випробувальний тиск 0,6 bar, а головка та кришка перемикача витримують вакуум. У діапазоні номінального навантаження VV працює при температурі оливи від -25 °C до +105 °C, частота мережі 50 … 60 Hz. Найбільша напруга обладнання визначається за VDE 0111 частина 1, і для класу 145 кВ допускається робоча напруга 132 kV + 15 % = 151,8 kV, якщо не перевищено випробувальні напруги ряду 145 кВ. Усі варіанти VV придатні для роботи з вибраними альтернативними ізоляційними рідинами.
Окремий напрям становлять вибухозахищені виконання. Reinhausen першим серед виробників РПН сертифікував VV і VR за директивою 94/9/EC (ATEX), що відповідає IEC і NEC 505 у Північній Америці. Версію VV-EX разом з приводом ED-Ex, захисним реле RS і приводним валом постачають готовою до монтажу. Привід ED-Ex працює на стисненому повітрі, тож не доводиться міняти балони з азотом під час продування. У вибухонебезпечному виконанні після 216 перемикань поспіль потрібна пауза 10 годин. Такі перемикачі працюють на бурових платформах, у хімічній промисловості, на металургійних заводах сталі та алюмінію і в трансформаторах у закритих приміщеннях.
Технічні характеристики
| Найбільша робоча напруга Um | 40–145 кВ |
|---|---|
| Номінальний прохідний струм | до 600 А (3ф), до 400 А (1ф) |
| Ступенева напруга | до 2000 В |
| Ступенева потужність | до 700 кВА |
| Кількість положень | до 12 без передвибирача, до 23 з передвибирачем |
| Застосування | у нейтралі (3ф) або в будь-якій точці обмотки |
Запит ціни та строку поставки
Reinhausen VACUTAP VV — РПН вакуумний 40–145 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи підходить VACUTAP VV для трансформаторів 110 кВ?
Так, діапазон Um 40–145 кВ охоплює трансформатори розподільних підстанцій 110 кВ.
Які струм і ступенева потужність РПН?
До 600 А у трифазному і до 400 А в однофазному виконанні, ступенева потужність до 700 кВА, ступенева напруга до 2000 В.
Де в обмотці встановлюють перемикач?
У нейтралі (трифазне виконання) або в будь-якій точці обмотки.
