Reinhausen VACUTAP VT — РПН вакуумний для трансформаторів до 40,5 кВ
Вакуумний РПН Reinhausen VACUTAP VT для масляних трансформаторів середньої напруги до 40,5 кВ. Прохідний струм до 500 А, ступенева потужність до 250 кВА.
- Найбільша робоча напруга Um
- 40,5 кВ
- Номінальний прохідний струм
- до 500 А
- Ступенева напруга
- до 900 В
- Ступенева потужність
- до 250 кВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
VACUTAP VT призначений для регулювання напруги під навантаженням на трансформаторах середньої напруги з найбільшою робочою напругою 40,5 кВ. Прохідний струм сягає 500 А, ступінчаста напруга 900 В, ступінчаста потужність 250 кВА, кількість положень до 9. Цих параметрів вистачає для регулювання на трансформаторах розподільчих мереж середньої напруги, де напругу потрібно коригувати без відключення споживачів. Комутація відбувається у вакуумних камерах.
Важлива деталь щодо типу трансформатора. Чинна документація Reinhausen описує VT як один з перших у світі безоливних РПН, створений під сухі трансформатори в приміщеннях. Безоливна конструкція знімає з обслуговування контроль оливи перемикача і не створює пожежного навантаження в закритій електроустановці. Ізоляційним середовищем служить повітря, перемикач встановлюють вертикально, а умови експлуатації відповідають класу навколишнього середовища E0 за IEC 60076-11, з установкою в приміщенні на висоті до 1000 м над рівнем моря. Тому під час підбору варто уточнювати, для якого трансформатора потрібен перемикач, і звіряти це з технічними даними виробника.

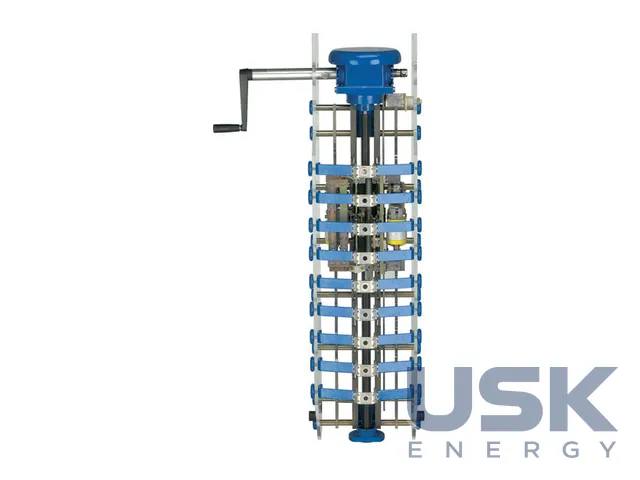

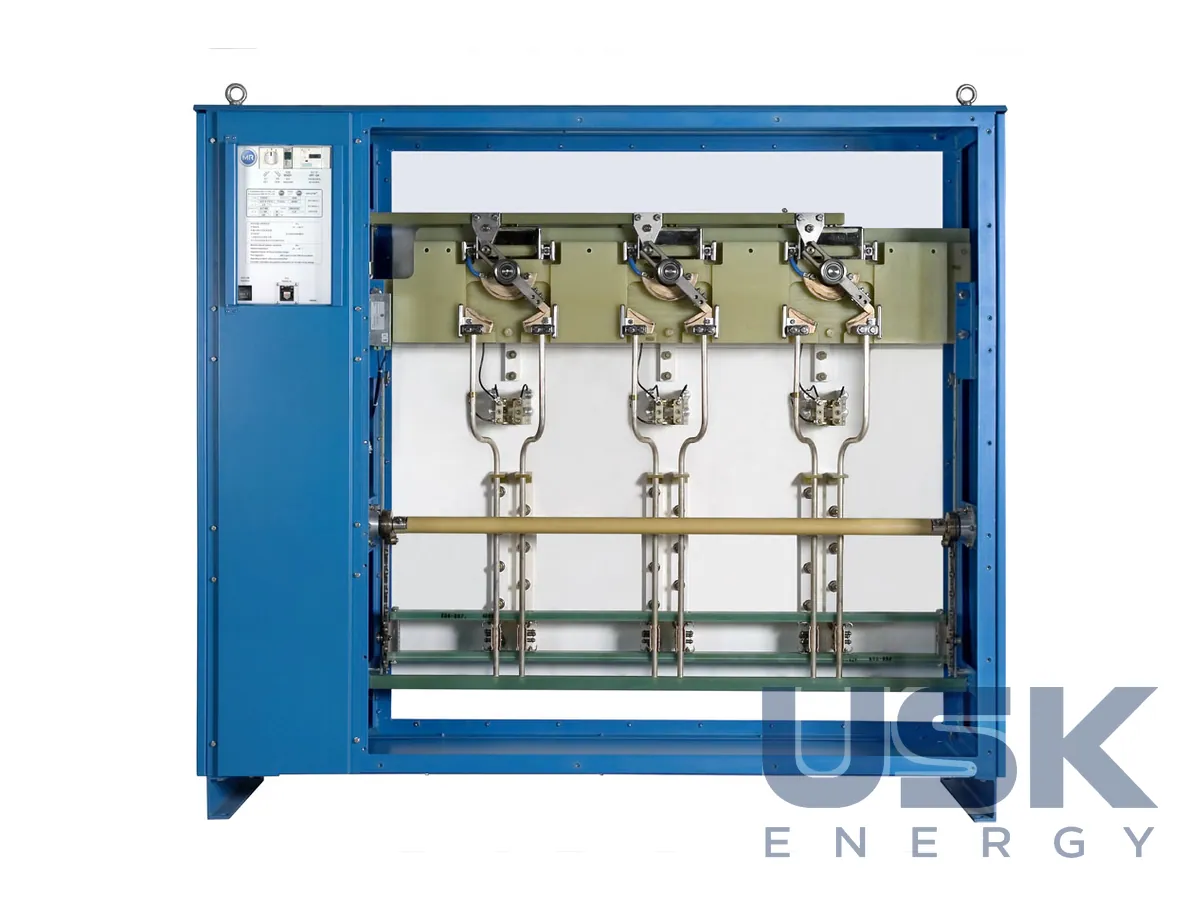

Конструктивно VT складається з однофазних модулів, кожен з яких відноситься безпосередньо до свого стрижня трансформатора. Три модулі об'єднують у трифазну систему 3 x VT I 500. Кожен модуль має виборець тонкого регулювання і вакуумні камери перемикання, передвибирача в цій серії немає. Ізоляцію нормують окремо щодо землі та між фазами, між сусідніми контактами виборця і між першим та останнім контактом, з випробуваннями грозовим імпульсом 1,2/50 мкс і напругою 50 Hz протягом 1 хв. Перемикач виготовлено та випробувано за IEC 60214 і DIN EN 60214 (VDE 0532 Teil 30).
До комплекту входить моторний привід ED у захисному корпусі, придатному і для зовнішнього монтажу, з двигуном 3 AC 230/400 V, 50 Hz, 0,75 kW. Привід дає змогу керувати перемикачем на місці та дистанційно. У діапазоні номінального навантаження VT працює при температурі від –25 °C до +65 °C, частота мережі 50 ... 60 Hz, допускається не більше 1 перемикання за хвилину.
Ресурс контактів вакуумних камер не залежить від ступінчастої напруги та прохідного струму і становить 200 000 перемикань, після чого камери замінюють. Для перемикачів, поставлених після 31 березня 2012 року, ущільнювальне кільце на горизонтальному приводному валу вже не потрібне, про що виробник випустив доповнення до інструкції. Технічні дані для VT читають разом із загальною частиною документації Reinhausen, де пояснено полярність, індуктивність розсіювання і розподіл струму. Перед введенням в роботу перевіряють приєднання відводів за кресленням, роботу приводу в обох напрямках і відповідність покажчика положення реальному відгалуженню.
Технічні характеристики
| Найбільша робоча напруга Um | 40,5 кВ |
|---|---|
| Номінальний прохідний струм | до 500 А |
| Ступенева напруга | до 900 В |
| Ступенева потужність | до 250 кВА |
| Кількість положень | до 9 |
Запит ціни та строку поставки
Reinhausen VACUTAP VT — РПН вакуумний для трансформаторів до 40,5 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких трансформаторів призначений VACUTAP VT?
Для масляних трансформаторів середньої напруги з Um до 40,5 кВ.
Які струм і ступенева потужність РПН?
Прохідний струм до 500 А, ступенева потужність до 250 кВА, ступенева напруга до 900 В.
Скільки положень має VT?
До 9 положень.
