Reinhausen VACUTAP VR / VRL — РПН вакуумний для силових трансформаторів 72,5–420 кВ
Вбудований у бак вакуумний РПН Reinhausen VACUTAP VR для мережевих трансформаторів і трансформаторів електростанцій 72,5–420 кВ. Однофазне виконання VRL розраховане на струми до 3200 А, зокрема для пічних трансформаторів.
- Найбільша робоча напруга Um
- 72,5–420 кВ
- Номінальний прохідний струм
- до 1600 А (3ф), до 2600 А (1ф); VRL — до 3200 А (1ф)
- Ступенева напруга
- до 6000 В
- Ступенева потужність
- до 6000 кВА (VRL — до 10000 кВА)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

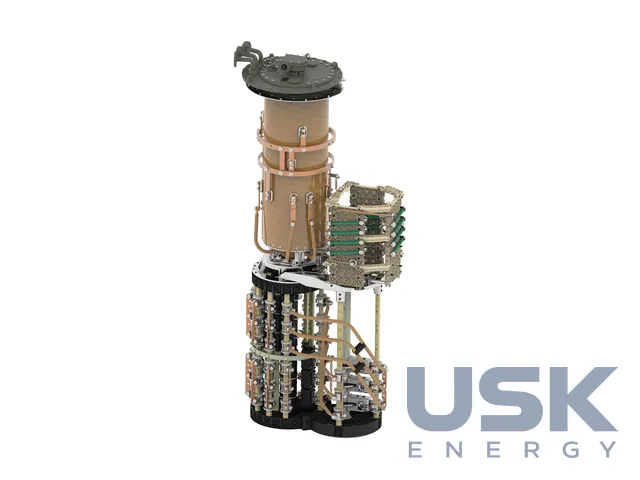

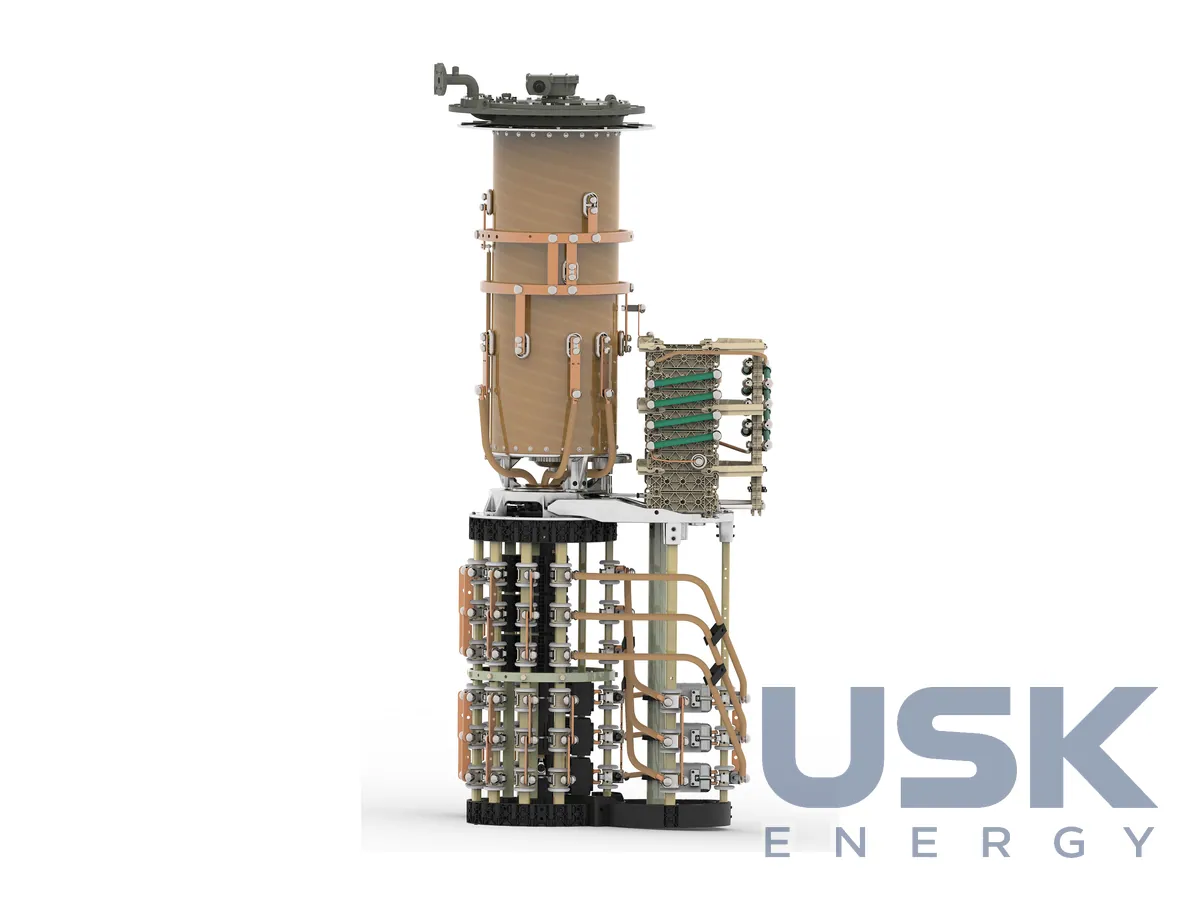

VACUTAP VR вбудовують у бак силового трансформатора як РПН з вакуумними дугогасними камерами. Сфера застосування охоплює мережеві трансформатори і трансформатори електростанцій з найбільшою робочою напругою Um 72,5–420 кВ, тобто від мережевих підстанцій до системних автотрансформаторів. Однофазне виконання VRL розраховане на струми до 3200 А і використовується зокрема в пічних трансформаторах. Попит на такі машини виробник пов'язує з керуванням потоками енергії на дерегульованих ринках, з доставкою відновлюваної енергії туди, де вона потрібна, та з живленням енергоємної промисловості.
Прохідний струм VR становить до 1600 А в трифазному та до 2600 А в однофазному виконанні, VRL доходить до 3200 А, а для струмів понад 2400 А окремі виконання постачають на запит. Ступінчаста напруга до 6000 В, ступінчаста потужність до 6000 кВА, у VRL до 10000 кВА. Кількість положень до 18 без передвибирача і до 35 з передвибирачем. Виборці відгалужень виконують у розмірах RC, RD, RDE і RE з кроком 10, 12, 14, 16 або 18. Для пічних застосувань є окрема діаграма ступінчастої потужності. За високої струмової здатності примусове розділення струму між паралельними гілками в багатьох випадках вже не потрібне.
Принцип перемикання резисторний швидкодійний. Під час переходу між відгалуженнями струм на короткий час проходить через перехідні резистори, а дуга гасне у вакуумних камерах, не торкаючись оливи. Система VACUTAP Advanced Arc Control стежить за гасінням дуги, а VACUTAP Step Protection System захищає контактор від перенапруг з мережі та зменшує розкид значень спрацювання. Вакуумні камери стабільно працюють навіть при екстремальних струмах і магнітних полях, характерних для пічних трансформаторів.
Інтервал обслуговування становить триста тисяч перемикань без складових, прив'язаних до часу, тож у більшості застосувань РПН взагалі не потребує обслуговування. Для важких режимів, наприклад дугових сталеплавильних печей, де перемикань дуже багато, VRL має модуль Interrupter Exchange Module. Це повний несучий вузол з уже встановленими вакуумними камерами, і після шестисот тисяч перемикань його міняють цілим блоком. Такий підхід скорочує зупинки виробництва на обслуговування. Перемикач придатний для вибраних альтернативних ізоляційних рідин.

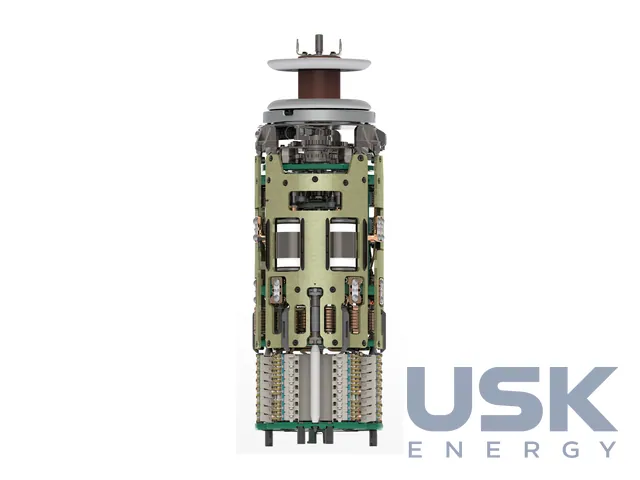

Ізоляцію перемикача нормують за найбільшою робочою напругою Um, випробувальною напругою грозового імпульсу 1,2 | 50 мкс і короткочасною напругою промислової частоти 50 Hz протягом 1 хв. Виборці VR постачають у заводській упаковці разом з інструкцією з розпакування, спільною з виборцями OILTAP M, RM і R. Під час монтажу на заводі трансформаторів виборець приєднують до відводів обмотки, а контактор з вакуумними камерами встановлюють в оливний відсік РПН. Відсік закривають кришкою з головкою перемикача, до якої потім під'єднують приводний вал моторного приводу.
Технічні характеристики
| Найбільша робоча напруга Um | 72,5–420 кВ |
|---|---|
| Номінальний прохідний струм | до 1600 А (3ф), до 2600 А (1ф); VRL — до 3200 А (1ф) |
| Ступенева напруга | до 6000 В |
| Ступенева потужність | до 6000 кВА (VRL — до 10000 кВА) |
| Кількість положень | до 18 без передвибирача, до 35 з передвибирачем |
| Принцип | резисторний швидкодійний, вакуумні дугогасні камери |
Запит ціни та строку поставки
Reinhausen VACUTAP VR / VRL — РПН вакуумний для силових трансформаторів 72,5–420 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги розрахований VACUTAP VR?
Um 72,5–420 кВ, для мережевих трансформаторів і трансформаторів електростанцій.
Яке виконання підходить для пічних трансформаторів?
Однофазне VRL на струми до 3200 А зі ступеневою потужністю до 10000 кВА.
Скільки положень має РПН?
До 18 без передвибирача і до 35 з передвибирачем.
