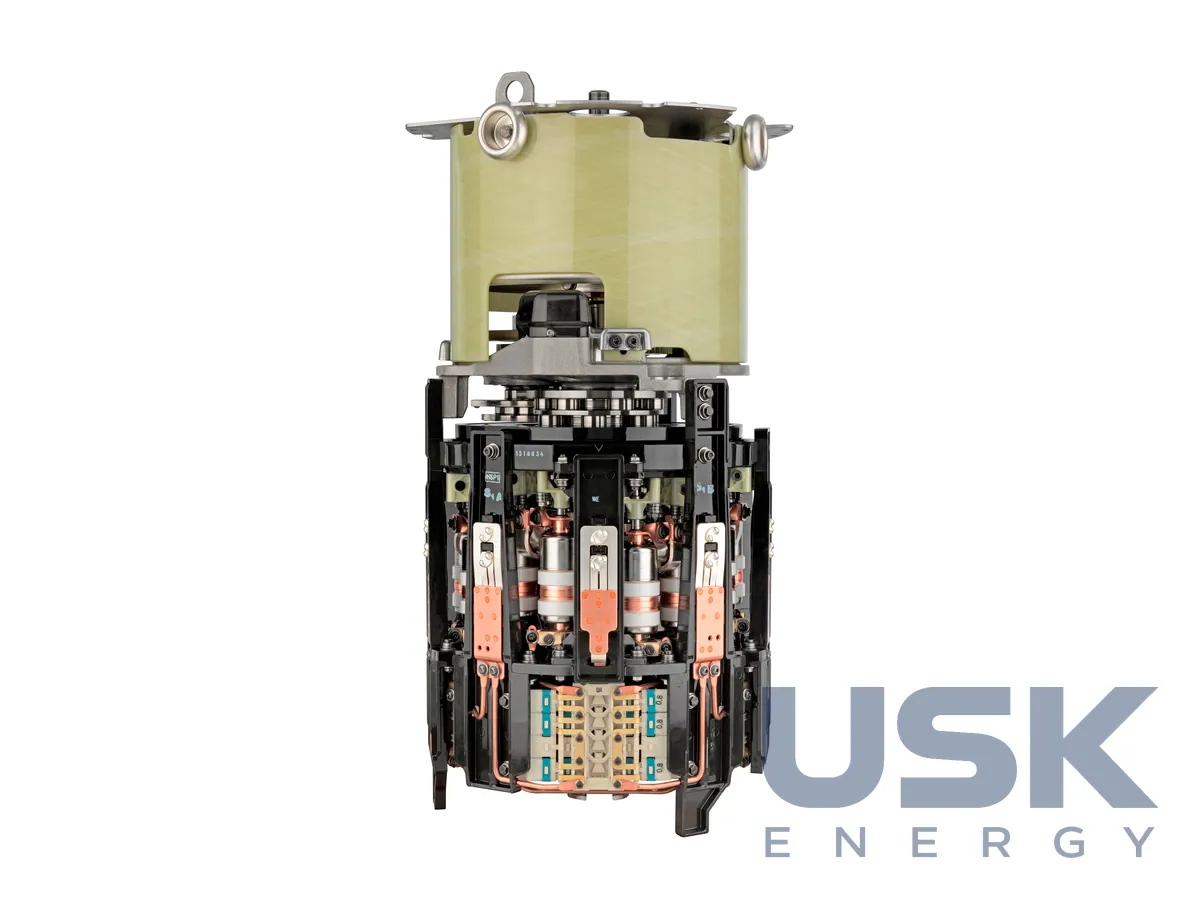

Reinhausen VACUTAP VM — РПН вакуумний 72,5–300 кВ
Вакуумний РПН середньої потужності Reinhausen VACUTAP VM для силових трансформаторів мереж та електростанцій 72,5–300 кВ. Прохідний струм до 650 А у трифазному і до 1500 А в однофазному виконанні, є версія для газоізольованих трансформаторів.
- Найбільша робоча напруга Um
- 72,5–300 кВ
- Номінальний прохідний струм
- до 650 А (3ф), до 1500 А (1ф)
- Ступенева напруга
- до 3300 В
- Ступенева потужність
- 3500 / 1625 кВА (1ф/3ф)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
VACUTAP VM відноситься до вакуумних РПН середньої потужності для силових трансформаторів мереж і електростанцій з найбільшою робочою напругою Um 72,5–300 кВ. За даними виробника, перемикач масово працює на трансформаторах приблизно 30-200 МВА в мережах 110-230 кВ, а також у промислових застосуваннях, зокрема на дугових печах і в установках постійного струму. Прохідний струм становить до 650 А в трифазному і до 1500 А в однофазному виконанні. Ступінчаста напруга до 3300 В, ступінчаста потужність 3500 кВА для однофазного і 1625 кВА для трифазного виконання. Кількість положень до 22 без передвибирача і до 35 з передвибирачем.
Трансформатори сьогодні нерідко працюють 50 років і більше, і РПН має витримати такий самий строк. Тому VM побудовано як поєднання конструкції оливного OILTAP M, випущеного дуже великою серією, з вакуумною комутацією. У конструкції використані перевірені вузли разом з новими матеріалами, а розробка була зосереджена на міцності при підвищених навантаженнях, наприклад при перевантаженні трансформатора. VM повністю сумісний з OILTAP M за приєднанням, тому під час модернізації старий оливний перемикач можна замінити на вакуумний без переробки бака. Інтервал обслуговування становить триста тисяч перемикань.
Дуга гасне у вакуумних камерах, тож олива перемикача не забруднюється і не впливає на діагностику трансформатора. Система VACUTAP Arc Control контролює гасіння дуги, VACUTAP Step Protection System захищає контактор від перенапруг з мережі, а змінний модуль з вакуумними камерами спрощує заміну у важких режимах. Є виконання у вибухозахищеному варіанті за ATEX. Окрім базового VM, лінійка включає виконання VMS і газоізольоване, під трансформатори без оливи.
Газоізольовані трансформатори негорючі та вибухобезпечні, тому їх ставлять у підземних і закритих підстанціях міст та в екологічно чутливих районах, де витік рідкого ізоляційного середовища неприпустимий. Разом з газоізольованими КРУЕ вони дають мінімальну площу підстанції. Для них Reinhausen перевірив і допустив стандартні варіанти VM. Робочий абсолютний тиск газу становить 2.0 … 3.0 bar, а при температурі нижче 25 °C не більше 2.5 bar. Мінімальний інтервал між двома перемиканнями змінний, від 15 с в опційному режимі. Електричний ресурс газоізольованого варіанта становить триста тисяч перемикань, а запатентована технологія Active Gas Inhibition стримує вплив комутації на газ. Значення для Um 72.5 kV стосуються моделей VM 650-170, 1203-170 і 1503-170.
Для конструкторів трансформаторів виробник пропонує сервіс TAPMODELLER. Він формує 3D-моделі перемикача з урахуванням конкретного замовлення і дає змогу вставити їх у CAD-модель трансформатора, щоб ще на етапі проєктування перевірити ізоляційні відстані. Під час монтажу оливний відсік РПН виймають з упаковки горизонтально або вертикально за окремою інструкцією.
Технічні характеристики
| Найбільша робоча напруга Um | 72,5–300 кВ |
|---|---|
| Номінальний прохідний струм | до 650 А (3ф), до 1500 А (1ф) |
| Ступенева напруга | до 3300 В |
| Ступенева потужність | 3500 / 1625 кВА (1ф/3ф) |
| Кількість положень | до 22 без передвибирача, до 35 з передвибирачем |
| Виконання | зокрема VMS і газоізольоване |
Запит ціни та строку поставки
Reinhausen VACUTAP VM — РПН вакуумний 72,5–300 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розрахований VACUTAP VM?
Um 72,5–300 кВ, для трансформаторів мереж та електростанцій.
Чи є виконання для газоізольованих трансформаторів?
Так, окрім VM і VMS випускають газоізольоване виконання.
Яка ступенева потужність і кількість положень?
3500 кВА в однофазному і 1625 кВА у трифазному виконанні. Положень до 22 без передвибирача і до 35 з передвибирачем.
