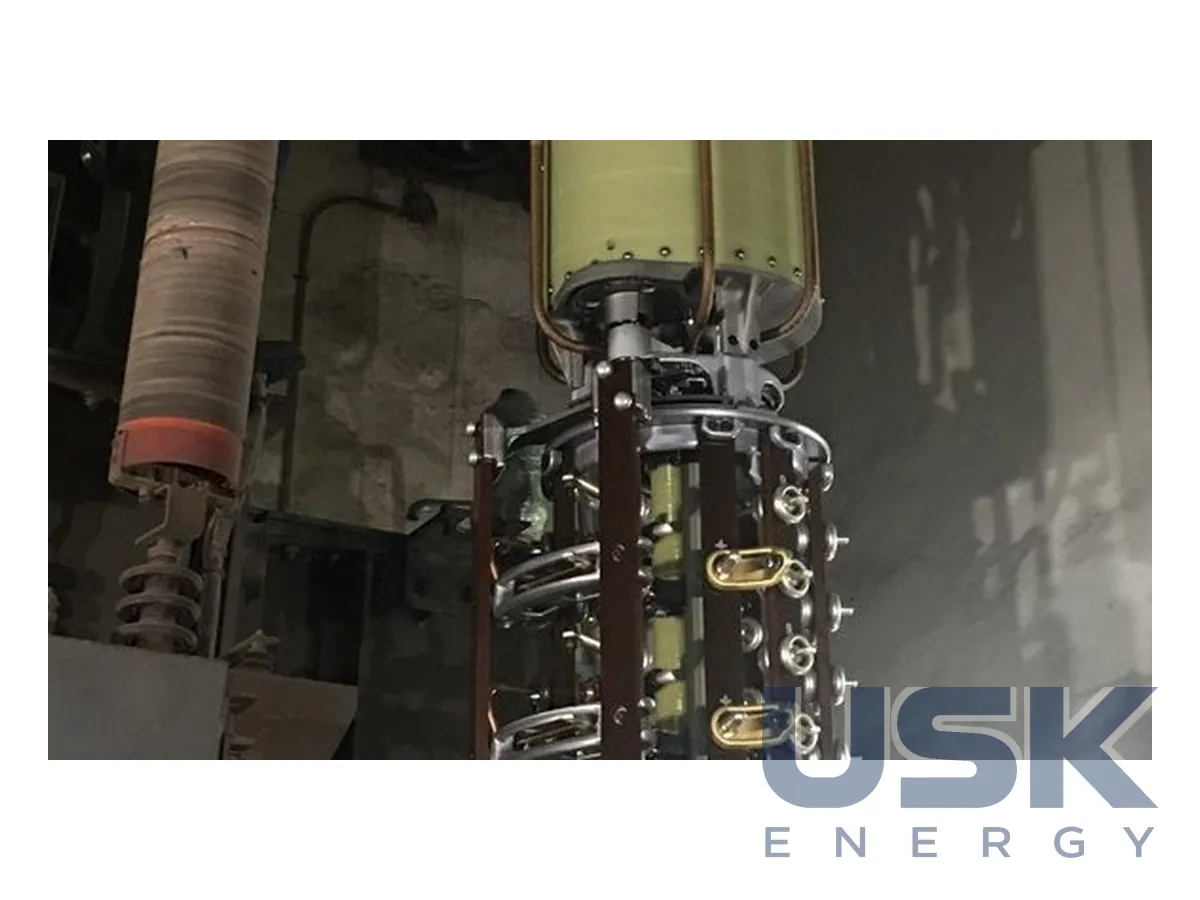

Reinhausen VACUTAP VI — РПН вакуумний із прямим приводом 40–123 кВ
Вакуумний РПН Reinhausen VACUTAP VI для мережевих трансформаторів з Um 40–123 кВ і прохідним струмом до 400 А у трифазному виконанні. Має спільний із трансформатором масляний об’єм і прямий привід.
- Найбільша робоча напруга Um
- 40–123 кВ
- Номінальний прохідний струм
- до 400 А (3ф)
- Ступенева напруга
- до 1500 В
- Ступенева потужність
- до 600 кВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
VACUTAP VI є вакуумним РПН для мережевих трансформаторів малої та середньої потужності, за даними виробника до 100 МВА. Найбільша робоча напруга Um становить 40–123 кВ, номінальний прохідний струм до 400 А в трифазному виконанні. Перемикач розрахований на часті перемикання в мережах з високою динамікою навантаження, де напругу доводиться коригувати багато разів на добу. Сюди належать мережі з великою часткою відновлюваної генерації, вузли живлення центрів обробки даних і систем накопичення енергії. Окремо виробник згадує регулятори середньої напруги до 10 МВА.
Головна конструктивна особливість полягає в спільному з трансформатором оливному об'ємі. Окремий бак РПН не потрібен, бо дуга гасне герметично всередині вакуумних камер і олива не забруднюється продуктами горіння дуги. Тому перемикання не заважають оливній діагностиці, аналізу розчинених газів і роботі газового реле. Вакуумну технологію Reinhausen застосовує на практиці понад 35 років, а VI перевіряли у випробувальній лабораторії з запасом понад нормовані вимоги. Механізм розрахований на триста тисяч перемикань без обслуговування. Вакуумна камера відділяє дугу від оливи, тому період між ревізіями визначає механічний ресурс, а не стан оливи в контакторі.
Перемикач приблизно на 13% менший за звичайні вакуумні РПН. За рахунок компактних розмірів бак у зоні перемикача можна зменшити до 25 см без втрати потужності, а це економить до 350 кг сталі та помітний об'єм оливи. Зниження вуглецевого сліду трансформатора за життєвий цикл підтверджено за ISO 14025 і EN 50693, що корисно для тендерів з екологічними критеріями. Контакти розташовані пласко і зібрані з одного боку, тож під'єднання відводів обмотки простіше. Ступінчаста напруга сягає 1500 В, ступінчаста потужність 600 кВА. Кількість положень до 14 без передвибирача і до 27 з передвибирачем.
Привід прямий, моторний блок входить до складу самого перемикача і з'єднаний з ним механічно без тяг і валів. Окрема шафа приводу на стінці бака і довгі горизонтальні вали тут не потрібні, що скорочує монтаж на заводі трансформаторів. Юстування приводу під час введення в роботу виконує програма автоматично, без механічного налаштування і без участі вузького фахівця. Від помилкових дій захищає автоматичне відключення за моментом. Блок керування перемикачем масою до 75 кг пройшов сейсмічну кваліфікацію за IEEE 693-2018 рівня high з прискоренням 0.5 g.
Для розробників трансформатора виробник випустив настанову з діелектричної інтеграції. Біля всіх основних вузлів VI зовні встановлені провідні екрани, а зовнішні відводи ізольовані папером, тож перемикач можна розмістити з мінімальними ізоляційними відстанями за відомими геометріями. VACUTAP VI ставлять і в нові компактні трансформатори, і на заміну оливних РПН під час модернізації наявних машин. Дані можна передавати в АРН і SCADA.
Технічні характеристики
| Найбільша робоча напруга Um | 40–123 кВ |
|---|---|
| Номінальний прохідний струм | до 400 А (3ф) |
| Ступенева напруга | до 1500 В |
| Ступенева потужність | до 600 кВА |
| Кількість положень | до 14 без передвибирача, до 27 з передвибирачем |
| Особливість | спільний масляний об’єм із трансформатором, прямий привід |
Запит ціни та строку поставки
Reinhausen VACUTAP VI — РПН вакуумний із прямим приводом 40–123 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу й струм розрахований VACUTAP VI?
Um 40–123 кВ, прохідний струм до 400 А у трифазному виконанні.
Скільки положень має РПН?
До 14 без передвибирача і до 27 з передвибирачем. Ступенева напруга до 1500 В, ступенева потужність до 600 кВА.
Чи можна поставити VACUTAP VI замість масляного РПН?
Так, його застосовують для заміни масляних РПН. Перемикач працює в спільному з трансформатором масляному об’ємі.
