Reinhausen VACUTAP VBO — навісний вакуумний РПН резисторного типу до 40 кВ

Опис

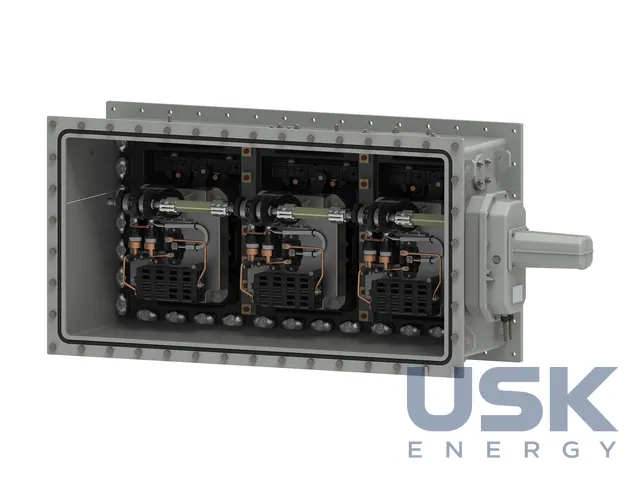

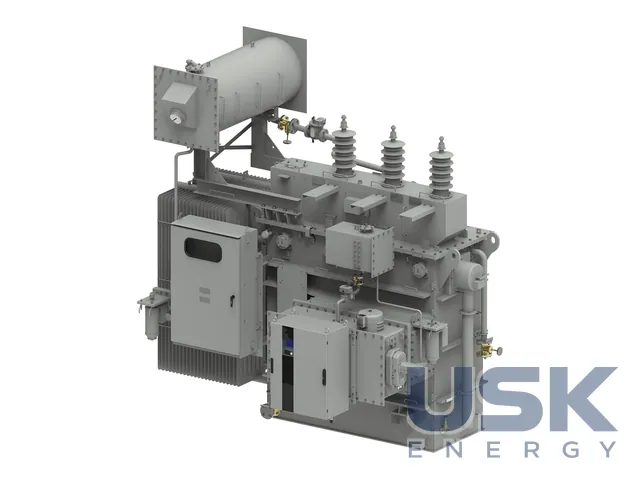

VACUTAP VBO від Maschinenfabrik Reinhausen належить до навісних (bolt-on) перемикачів, які кріплять на стінку бака трансформатора збоку, а не занурюють у бак, як вбудовані РПН. За даними виробника, це перший навісний перемикач резисторного типу з гасінням дуги у вакуумі. Він працює на трансформаторах до 40 кВ у розподільних мережах, на об'єктах ВДЕ, на зарядних станціях електромобілів і в пересувних трансформаторах. У роботі вже понад 200 одиниць.

Прохідний струм 400 А у трифазному виконанні, ступенева напруга до 825 В, ступенева потужність 330 кВА. Кількість положень 17 без передвибирача та 33 з передвибирачем. Струм термічної стійкості 4 кА протягом 3 с, імпульсна витримувана напруга 200 кВ. Дуга гаситься у вакуумних камерах, а не в оливі, тому олива перемикача не забруднюється продуктами дуги, фільтр оливи і її заміна не потрібні. Вакуумну технологію MR застосовує понад 30 років. Без обслуговування перемикач виконує 300 тисяч перемикань, перше обслуговування призначене через 15 років або після 1 млн операцій, а строк служби понад 40 років без обмеження кількості перемикань.

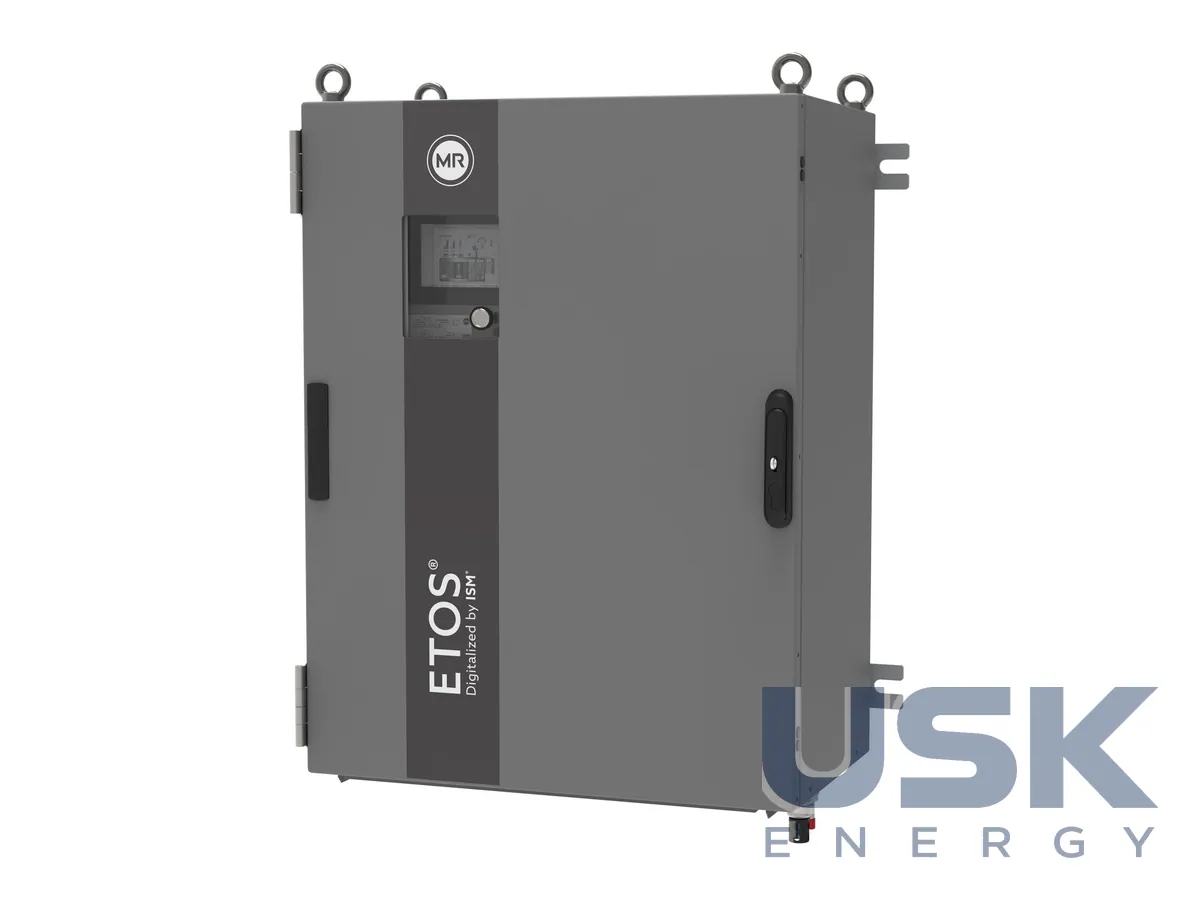

Перемикач керується прямим приводом ETOS ID. Двигун постійного струму стоїть безпосередньо на перемикачі, тож приводний вал і конічні редуктори зникають, разом з ними зникають знос і ручне юстування. Шафу ETOS з'єднують з головним модулем кабелем довжиною 5m, 10m або 20m, кабелів між ними до 3 залежно від опції автосинхронізації. Шафу можна поставити зверху на VBO, вільно на трансформаторі або окремо від нього. Привід обмежує максимальний момент і при помилці повертається в останнє безпечне положення, а контроль приводу стежить за послідовністю перемикання. Живлення широкодіапазонне, 110-220V DC або 110V-240V AC 50/60Hz. Шафа ETOS може взяти на себе функції шафи керування трансформатора, у ній є 7-дюймовий сенсорний дисплей з усіма функціями, вебвізуалізація на місці й з віддаленим доступом та керування користувачами за ролями.

Сигнали положення видаються кодом BCD, Gray, Dual, десятковим кодом, контактною лінійкою, з варіантом шунтування кожного другого положення. Можна додати до чотирьох вимірювальних перетворювачів 4 … 20 mA. Діапазон температури головного модуля від -40°C до +90°C. Шафа ETOS має кліматичні виконання PRO від -25°C до +55°C з подвійними стінками, ARCT від -40°C до +50°C з додатковим обігрівом і POLAR від -60°C до +40°C з внутрішньою теплоізоляцією.

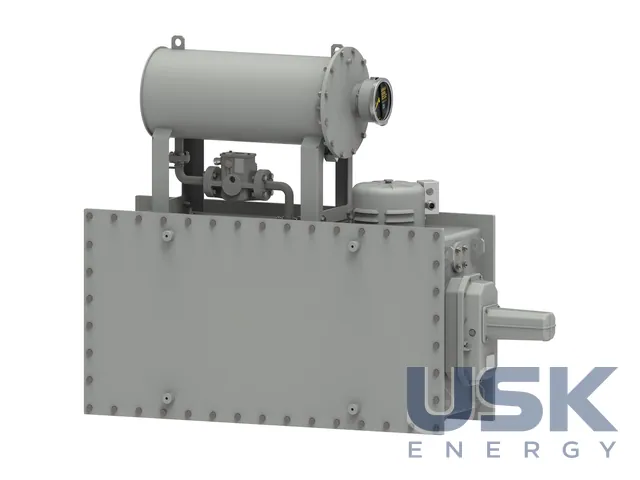

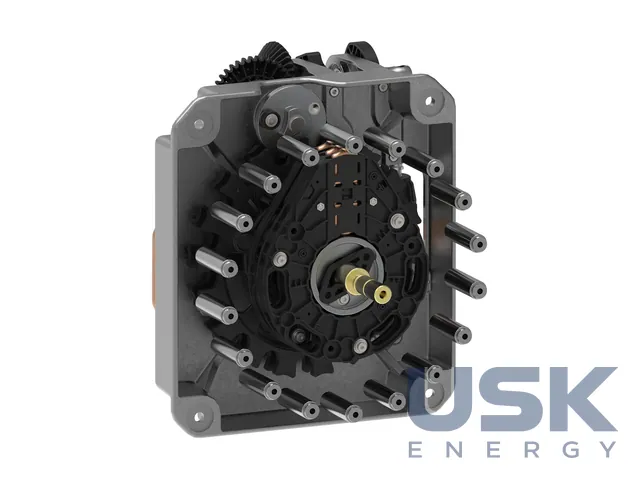

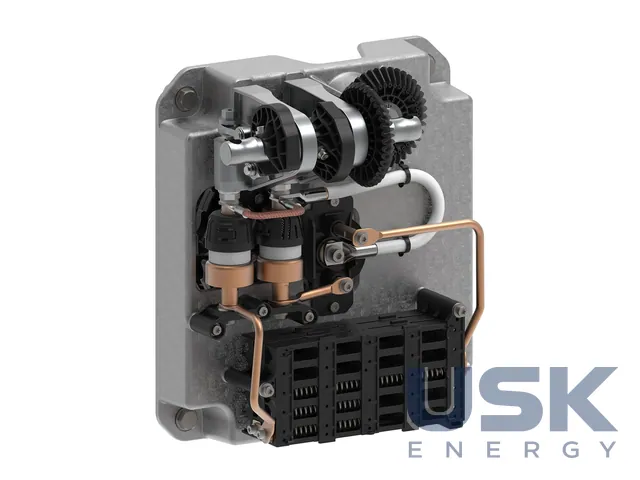

Приєднувальні розміри сумісні з наявними конструкціями, фланець кріплять гвинтами або приварюють, а відпайки регулювальної обмотки підводять через перехідну панель. Для навісних перемикачів ATL і BRUSH заміна виконується один до одного, інші навісні варіанти замінюють через перехідний фланець. Як опції пропонують захисне реле MPrec, датчик температури PT100, розширник оливи з трубопроводами, осушувальний повітровідвід, покажчик рівня оливи та зливні клапани. Компоненти головного модуля за потреби легко замінити, а під кришкою є аналоговий покажчик положення.

Технічні характеристики
