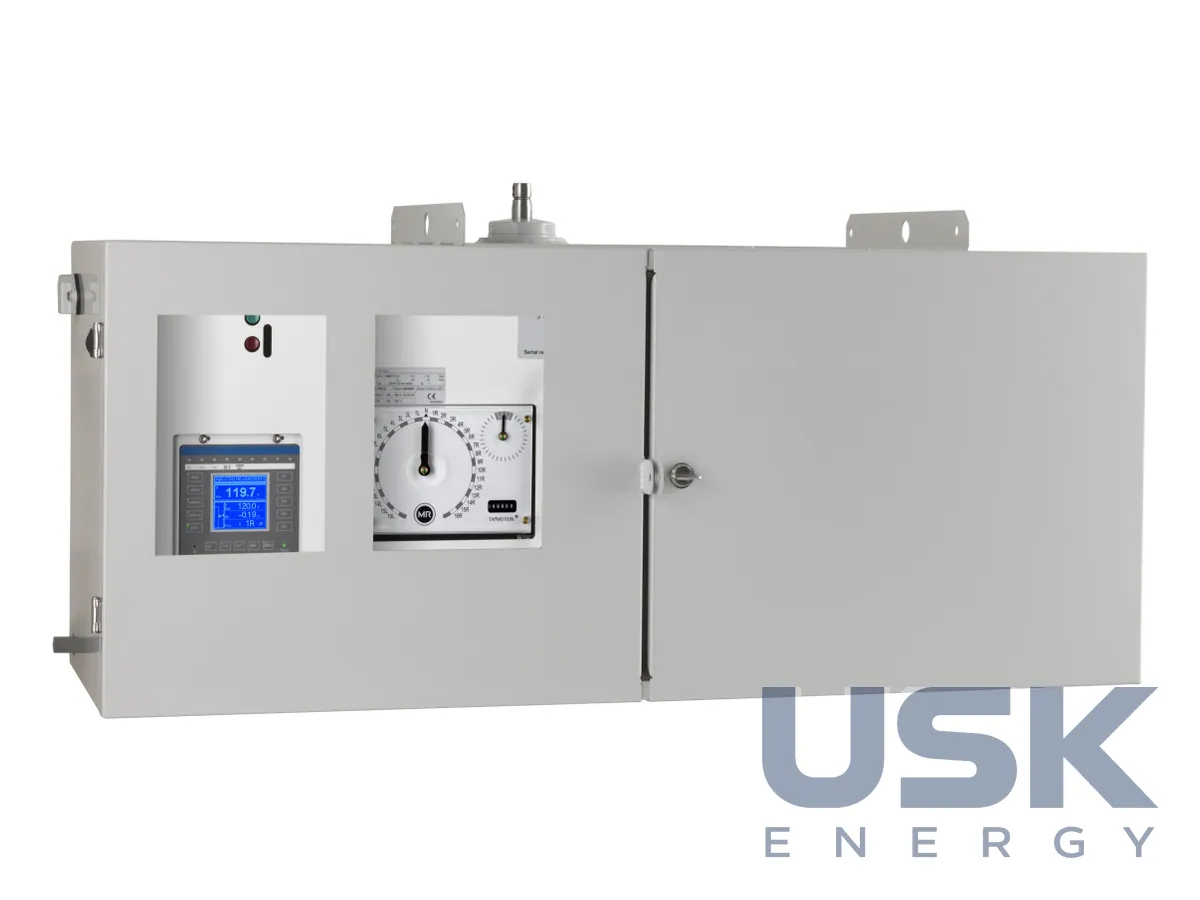

Reinhausen VACUTAP RMV-II — РПН реакторного типу вакуумний 70 кВ

Опис

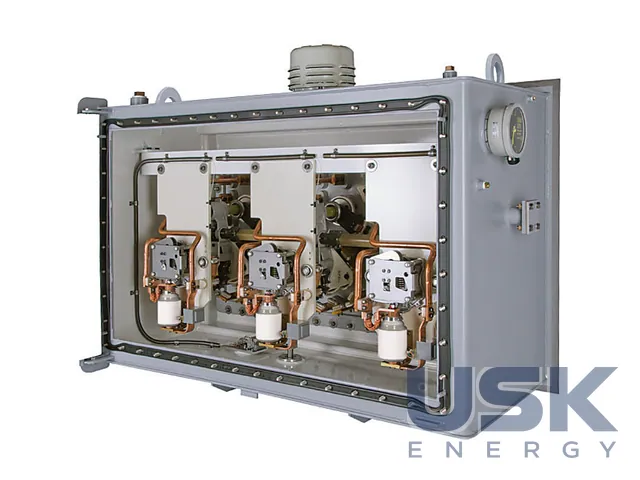

VACUTAP RMV-II є навісним РПН реакторного типу з вакуумними камерами, створеним під ринок Північної Америки. Його виготовляє американський підрозділ Reinhausen Manufacturing у місті Гамболдт, штат Теннессі. Лінійку випробовують і вдосконалюють понад 25 років, а в експлуатації вже понад десять тисяч апаратів. РПН працює разом з оливними силовими трансформаторами, регуляторами напруги та фазоповоротними трансформаторами і змінює відгалуження під навантаженням, керуючи величиною напруги або кутом фази. Його застосовують для мережевих і пічних трансформаторів, зокрема під час модернізації, де він замінює старі реакторні перемикачі.

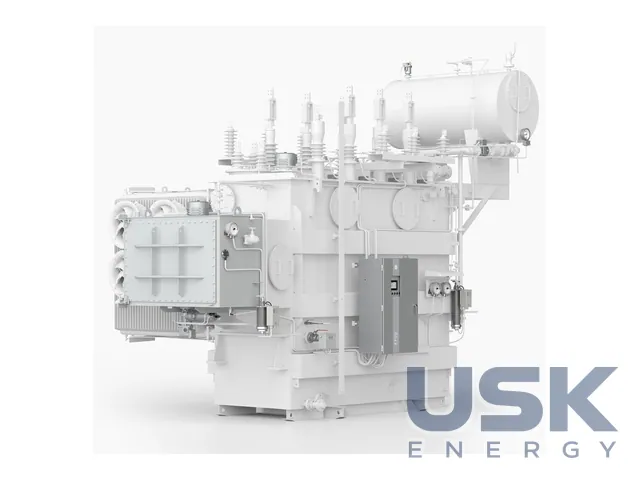

Принцип перемикання реакторний, з превентивним автотрансформатором. Під час переходу між відгалуженнями реактор обмежує циркуляційний струм, а саме розмикання кола виконують вакуумні камери протягом половини періоду. Дуга гасне у вакуумі приблизно 10-6 торр, а не в оливі, тому олива не забруднюється і онлайн-фільтр не потрібен. Апарат кріпиться до бака болтами за схемою bolt-on, тож його зручно ставити на трансформатори, що вже працюють.

Найбільша робоча напруга Um становить 70 кВ, номінальний прохідний струм до 2500 А, ступінчаста напруга до 1000 В. Кількість положень до 17 без передвибирача і до 33 з передвибирачем, стандартне позначення положень 16L...N...16R. Лінійка побудована на одній платформі. Виконання на 15 kV і 26,4 kV випускають на 600 A, 1,000 A, 1,500 A і 2,000 A, виконання на 72,5 kV на 1,500 A, 2,000 A і 2,500 A. Нові варіанти на 600 A і 1,000 A для мереж 15 kV і 25 kV закривають нижню частину діапазону застосувань. Спільна платформа дає змогу експлуатаційникам скоротити склад запасних частин. Якщо напруга відновлення на контакті передвибирача перевищує 20 kV, потрібні резистори прив'язки потенціалу.

Інтервал без обслуговування становить п'ятсот тисяч перемикань без вимог, прив'язаних до часу, а вакуумні камери розраховано на мільйон операцій. Усі виконання придатні для промислових застосувань і для арктичних умов. При комутаційній потужності понад 1000 kVA температура оливи обмежена значенням -25 °C, при меншій потужності -40 °C, а для підтримання температури можна встановити підігрівачі оливи, зокрема вбудовану систему підігріву. Комутаційну потужність рахують як добуток найбільшого прохідного струму на напругу між сусідніми відгалуженнями.

Перемикач придатний для альтернативних рідин, натуральних і синтетичних естерів, але обмеження виробник радить узгоджувати з Reinhausen Manufacturing. Доповнення до інструкції містить таблицю меж застосування з випробувальними напругами грозового імпульсу та промислової частоти між фазами і на землю, на діапазоні регулювання та між сусідніми відгалуженнями. Під час вибору перевіряють, щоб робочі значення струму і ступінчастої напруги не виходили за ці межі.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
