Reinhausen VACUTAP AVT — РПН повітряний вакуумний для сухих трансформаторів 12 кВ
Повітряно-ізольований вакуумний РПН Reinhausen VACUTAP AVT для регульованих розподільних трансформаторів з литою ізоляцією на 12 кВ. Привід і регулятор напруги вбудовані, прохідний струм до 170 А у трифазному виконанні.
- Найбільша робоча напруга Um
- 12 кВ
- Номінальний прохідний струм
- до 170 А (3ф)
- Ступенева напруга
- до 500 В
- Ступенева потужність
- до 85 кВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

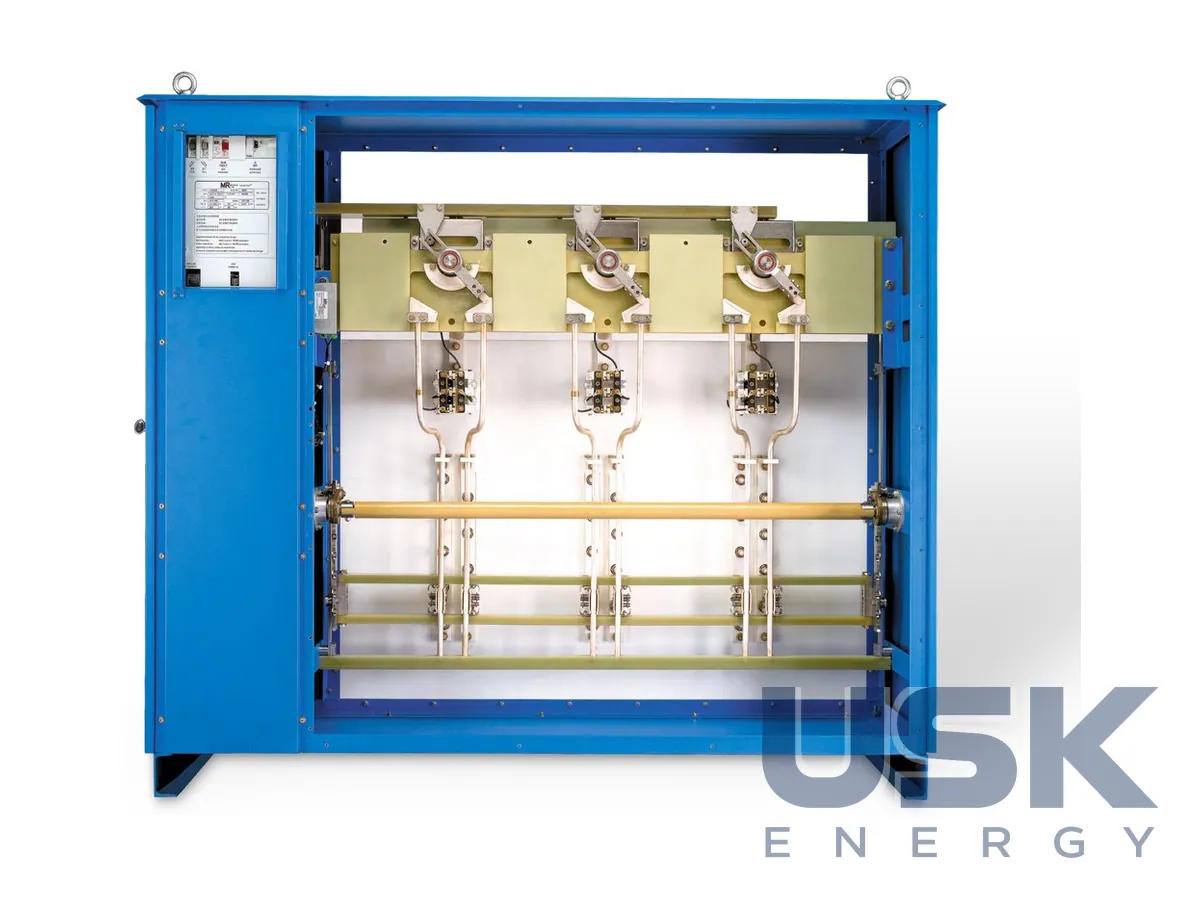

VACUTAP AVT відноситься до РПН з повітряною ізоляцією та вакуумними камерами для регульованих розподільчих трансформаторів з литою ізоляцією на 12 кВ. Перемикач встановлюють у приміщенні, і він змінює коефіцієнт трансформації сухого трансформатора під навантаженням. Ізоляція повітряна, тому перемикач працює без оливи, як і сам сухий трансформатор. Reinhausen створював AVT з урахуванням вимог замовників, насамперед з Китаю, де сухі регульовані трансформатори поширені особливо широко.
Прохідний струм становить до 170 А в трифазному виконанні, ступінчаста напруга до 500 В, ступінчаста потужність до 85 кВА, кількість положень до 9. Струм короткого замикання, який витримує перемикач, становить 4000 A діючого значення протягом 2 с, динамічний струм 7.5 kA амплітудного значення. Ізоляцію нормують окремо для одного ступеня і для всього діапазону регулювання, імпульсною напругою та напругою промислової частоти.
На кожну фазу припадає комбінація з 2 вакуумних камер і перемикача без навантаження. Вакуумні камери розробила Siemens спеціально для MR з урахуванням режиму роботи РПН. Виборець відгалужень рухає покроковий механізм, подібний до відомого мальтійського механізму MR, тож у кожному робочому стані перемикач займає точно визначене положення і фіксується в ньому. Лінійний акумулятор енергії зі зносостійкими роликовими собачками має довгий ресурс, а процес фіксації контролюють датчики. Контактор керує вакуумними камерами через систему тяг, що дає точну послідовність перемикання. Механічні деталі виготовлено з корозійностійких матеріалів, несуча основа повністю оцинкована, а механізм проєктували з розрахунку на тиху роботу і довгий строк служби.
Привід і регулятор напруги вбудовані в корпус перемикача, тож окрема шафа керування не потрібна. Моторний привід і всі пристрої керування зібрані з одного боку корпусу і доступні через двері, блок керування закріплено всередині на шарнірах, а органи керування на передній стороні закриті віконцем. Перехід за кінцеві положення блокують електричні контакти. Регулятор TAPCON 230-AVT створено саме під AVT. Крім регулювання, він захищає від перевантаження та перенапруги і має інтерфейси для зв'язку з системами керування. Система моніторингу стежить зокрема за дугою, а зелена лампа H1 показує, що контроль активний.
Перемикач з вбудованим приводом постачають у положенні юстування, тобто в нижньому кінцевому положенні, і саме в ньому його перевозять на місце встановлення. Піднімати апарат масою близько 350 кг потрібно одночасно за всі чотири рими з рівномірним розподілом зусилля, а вилами навантажувача підхоплювати по центру. Після прибуття та перед функціональною перевіркою AVT оглядають на транспортні пошкодження. Перед подачею напруги перемикач кілька разів проганяють приводом по всьому діапазону, перевіряють спрацювання кінцевих контактів і сигналізації моніторингу.
Технічні характеристики
| Найбільша робоча напруга Um | 12 кВ |
|---|---|
| Номінальний прохідний струм | до 170 А (3ф) |
| Ступенева напруга | до 500 В |
| Ступенева потужність | до 85 кВА |
| Кількість положень | до 9 |
| Ізоляція | повітряна, із вбудованим приводом і автоматичним регулятором напруги |
Запит ціни та строку поставки
Reinhausen VACUTAP AVT — РПН повітряний вакуумний для сухих трансформаторів 12 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких трансформаторів підходить VACUTAP AVT?
Для регульованих розподільних трансформаторів з литою ізоляцією на Um 12 кВ.
Чи потрібен окремий регулятор напруги?
Ні, привід і автоматичний регулятор напруги вбудовані в РПН.
Які основні параметри перемикача?
Прохідний струм до 170 А, ступенева напруга до 500 В, ступенева потужність до 85 кВА, до 9 положень.
