Reinhausen TAPMOTION ED / MD-III — моторні приводи РПН

Опис

Моторний привід перетворює команду регулятора на поворот вала перемикача, тому від нього залежить, чи дійде РПН точно до потрібного положення. TAPMOTION ED ставлять на РПН і ПБВ регулювальних трансформаторів та на дугогасні реактори з плунжером. У каталозі вказано сумісність з перемикачами типів V, MS, VACUTAP VV, VACUTAP VT, M, RM, R, з ПБВ, а також з комбінаціями 3xM, 3xRM, 3xR, G і 3xG. Приводи застосовують на нових трансформаторах і під час модернізації чинного парку.

ED випускають у двох розмірах корпусу, ED 100/200 S масою 80 кг та ED 100/200 L масою 130 кг. Конструкція однакова для всіх перемикачів, а єдина геометрія кріплення й вихідного вала спрощує проєктування кріплення на баку. Корпус і дверцята відлиті з корозійностійкого алюмінію, вода й пил усередину не проникають. Органи керування зібрано на закритій поворотній рамі за дверцятами, електричні та механічні вузли закриті від випадкового дотику відповідно до BGV A3. Привід відповідає IEC 60214-1. Силовий редуктор тихий, передача пасова й не потребує обслуговування. Проти конденсату стоїть плоский нагрівач на 50 W для ED 100/200 S або 60 W для виконання L, тому термостати й гігростати не потрібні. Випробувальна напруга кіл відносно землі 2 kV (50 Hz/60 Hz), споживання кола керування 100 VA/25 VA під час пуску й роботи.

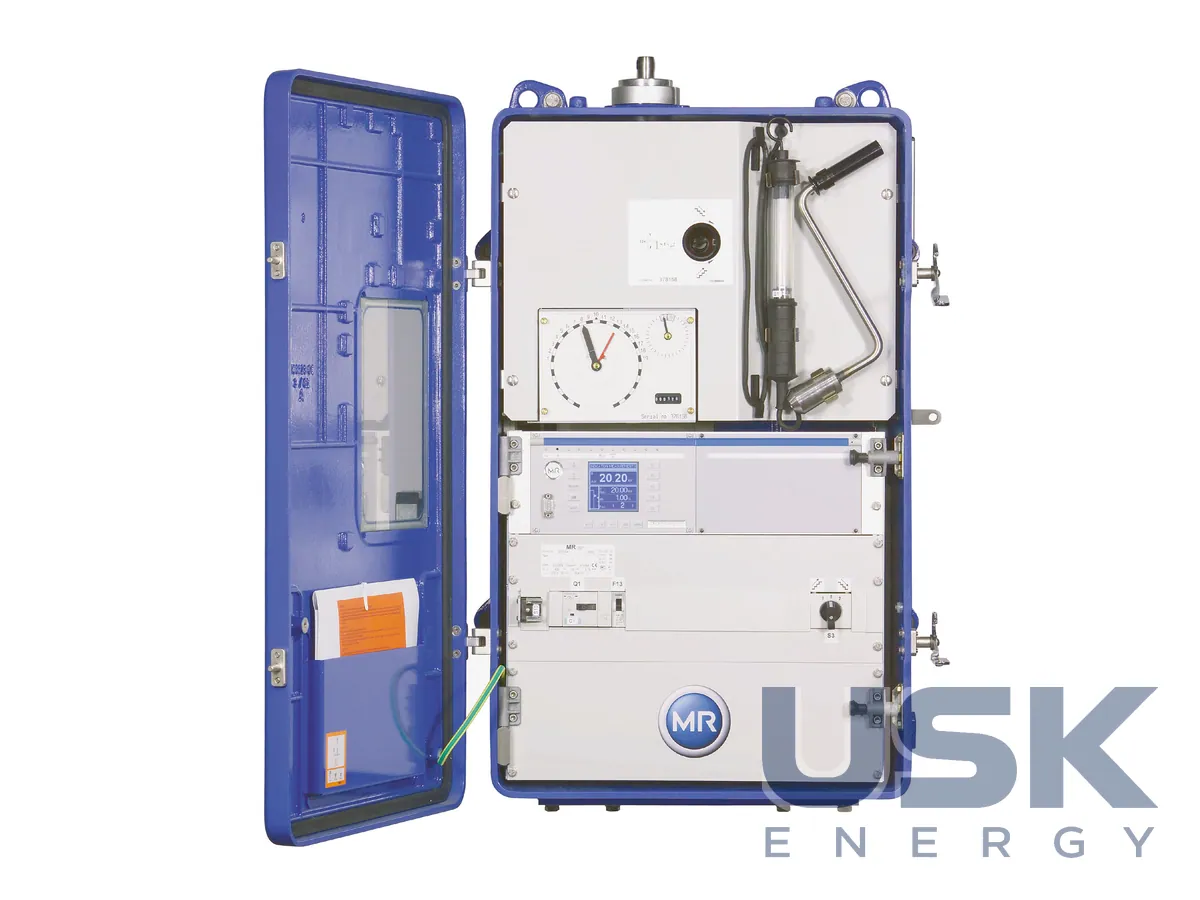

Панель індикації навіть при зачинених дверцятах показує діапазон регулювання, положення приводу й перемикача, стадію перемикання та лічильник операцій. Блок сигналізації положення легко доступний, його плату й модуль розділено, тож привід можна дооснастити під нові індикатори. Усередину ED вбудовують регулятор напруги TAPCON 240 або систему моніторингу TAPGUARD 260, і окрема шафа керування стає зайвою. Через послідовний інтерфейс компоненти обмінюються даними з системою керування підстанції.

Привід MD-III зроблено для РПН виробництва Humboldt (США), це перемикачі лінійки VACUTAP RMV-II, а сам привід випускає Reinhausen Manufacturing. MD-III об'єднує вузли попередніх приводів MD-I та MD-II з рішеннями TAPMOTION ED. Він контролює стан вакуумних камер перемикача, електронний модуль цього контролю стоїть у корпусі приводу. Корпус MD-III сталевий зі ступенем захисту IP54. Усі елементи кола керування змонтовано й розведено на заводі, номери клем закріплено за функціями, модульна схема легко приймає додаткові функції. За бажанням усередину ставлять TAPCON 250, а через додаткове оглядове вікно в передніх дверцятах видно індикацію.

Напруга живлення MD-III 208/240V AC 60Hz, 120V AC 60Hz або 220V AC 50Hz. Одне перемикання триває приблизно 2 секунди, привід має до 33 положень, стандартно 16L…N…16R. Сигнали положення видаються контактами, потенціометричними лінійками, цифровими та аналоговими виходами, додаткові датчики положення можна доставити на місці. Нагрівач тримає температуру всередині вище навколишньої, а для холодного клімату є арктичне виконання з термостатом. Відстань від дна бака РПН до дна приводу становить 831 мм, точки кріплення збігаються з MD-II. Привід монтують безпосередньо під відсіком РПН або на рівні землі.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
