Reinhausen RS2001 / CEDASPE CPR3, OC, e-DMCR — захисні реле РПН і трансформаторів
Захисні реле Reinhausen для РПН, силових і герметичних розподільних трансформаторів. Струминне реле RS2001 спрацьовує при перевищенні швидкості потоку масла між РПН і розширювачем, реле CEDASPE захищають силові та герметичні розподільні трансформатори.
- RS2001
- струминне реле захисту РПН, IP66
- CEDASPE CPR3
- захист розширювача трансформатора
- CEDASPE OC
- захист герметичних розподільних трансформаторів
- e-DMCR
- багатофункціональне реле: тиск 0–2000 мбар, температура 0–125 °C, Modbus RTU, IP55
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
До цієї групи входять захисні реле Reinhausen для трьох різних випадків. RS2001 стоїть на РПН силового трансформатора, CEDASPE CPR3 захищає трансформатор з розширювачем, а CEDASPE OC та e-DMCR розраховані на герметичні розподільчі трансформатори. Набір реле підбирають під тип трансформатора, з розширювачем або в герметичному виконанні, і під те, які сигнали потрібні схемі захисту та системі моніторингу. Усі прилади видають дискретні сигнали в коло відключення або сигналізації, а частина з них ще й передає виміряні значення в цифровому вигляді.

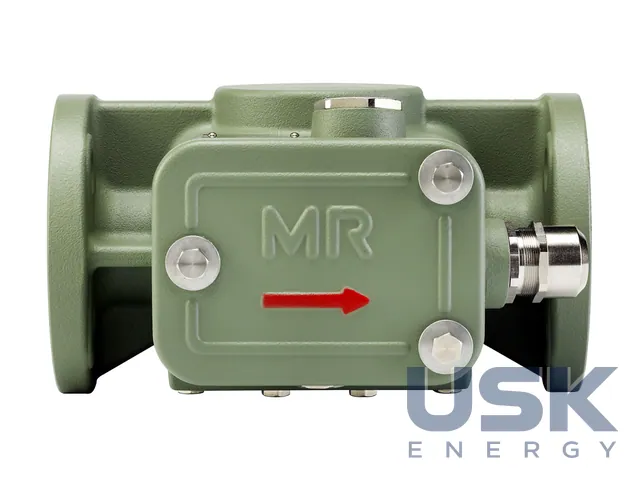

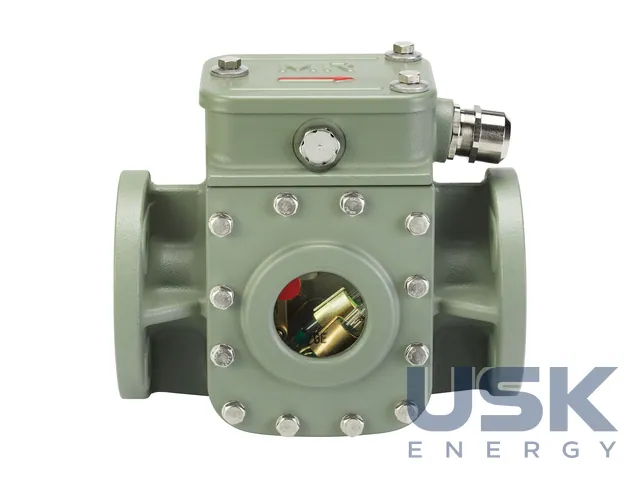

RS2001 відноситься до струминних реле. Його вбудовують у трубопровід між головкою РПН і розширювачем. При внутрішньому пошкодженні в оливі контактора виникає різкий потік оливи до розширювача, і коли швидкість потоку перевищує поріг, заслінка реле переходить з робочого положення RESET у положення OFF. Герконові контакти видають команду на вимикач, і трансформатор відключається. Інструкція окремо описує обидва положення заслінки і порядок повторного введення трансформатора в роботу, тобто реле повертають у RESET вручну лише після з'ясування причини спрацювання. Корпус має ступінь захисту IP66. Для вибухонебезпечних зон є виконання RS 2001-Ex, у документації якого розписано заходи виробника та заходи виробника трансформатора чи оператора, а також варіант з кількома герконами і порядок випробування. Окремий розділ присвячено сушінню трансформатора в печі або в баку, бо реле має витримати цей етап без пошкоджень.

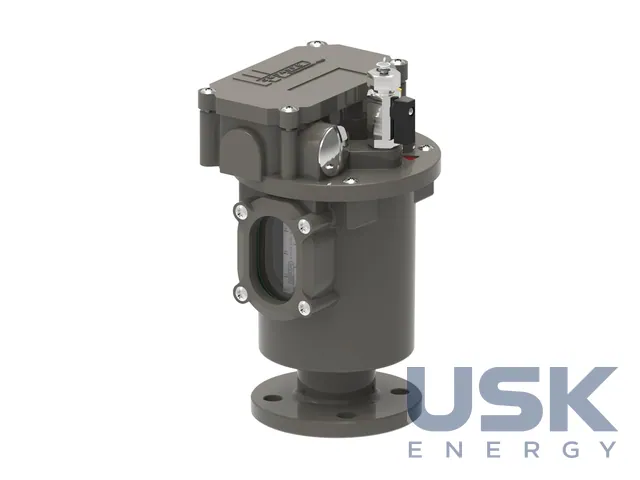

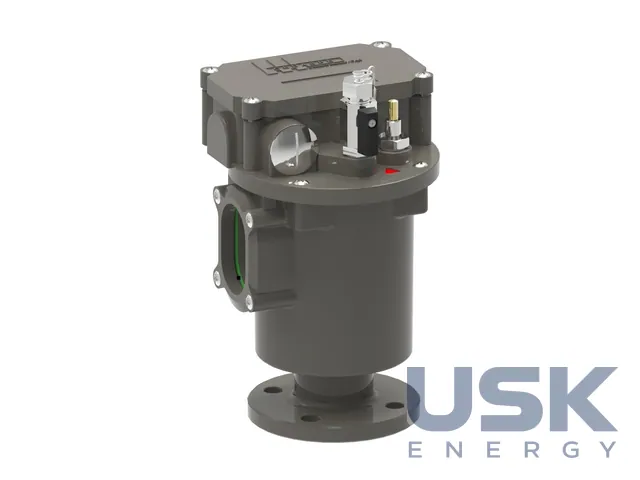

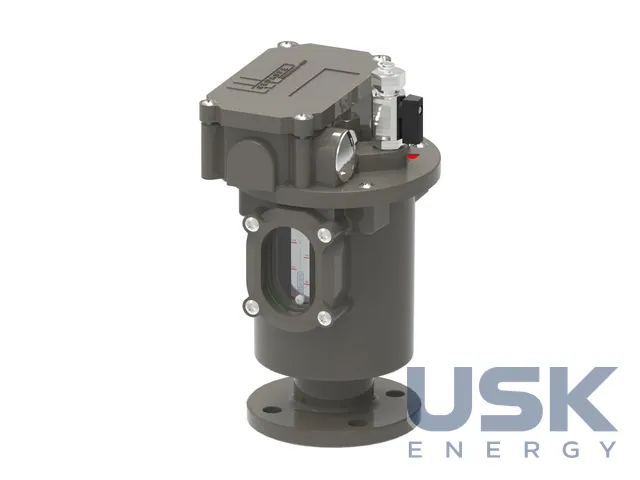

CEDASPE CPR3 захищає розширювач трансформатора. У разі спрацювання сигнал іде через один або два герконові вимикачі, максимум один замикальний контакт або два перемикальні. Геркони підключають до електричного контролера та до кола моніторингу трансформатора. Прилад розрахований на встановлення в трубопровід номінального діаметра DN25. Інструкція містить технічні дані, креслення, вимоги до засобів індивідуального захисту та вказівки щодо утилізації, а ремонт рекомендують доручати технічному сервісу або персоналу, навченому та допущеному CEDASPE S.r.l.
CEDASPE OC розраховане на герметичні розподільчі трансформатори без розширювача. Такий трансформатор не має газового реле в класичному розумінні, тому захист будують на контролі того, що відбувається всередині закритого бака. Документація OC описує пакування, транспортування, приймання вантажу, технічне обслуговування та злив ізоляційної рідини. При обслуговуванні перевіряють цілісність корпусу й ущільнень та стан кабельних підключень.

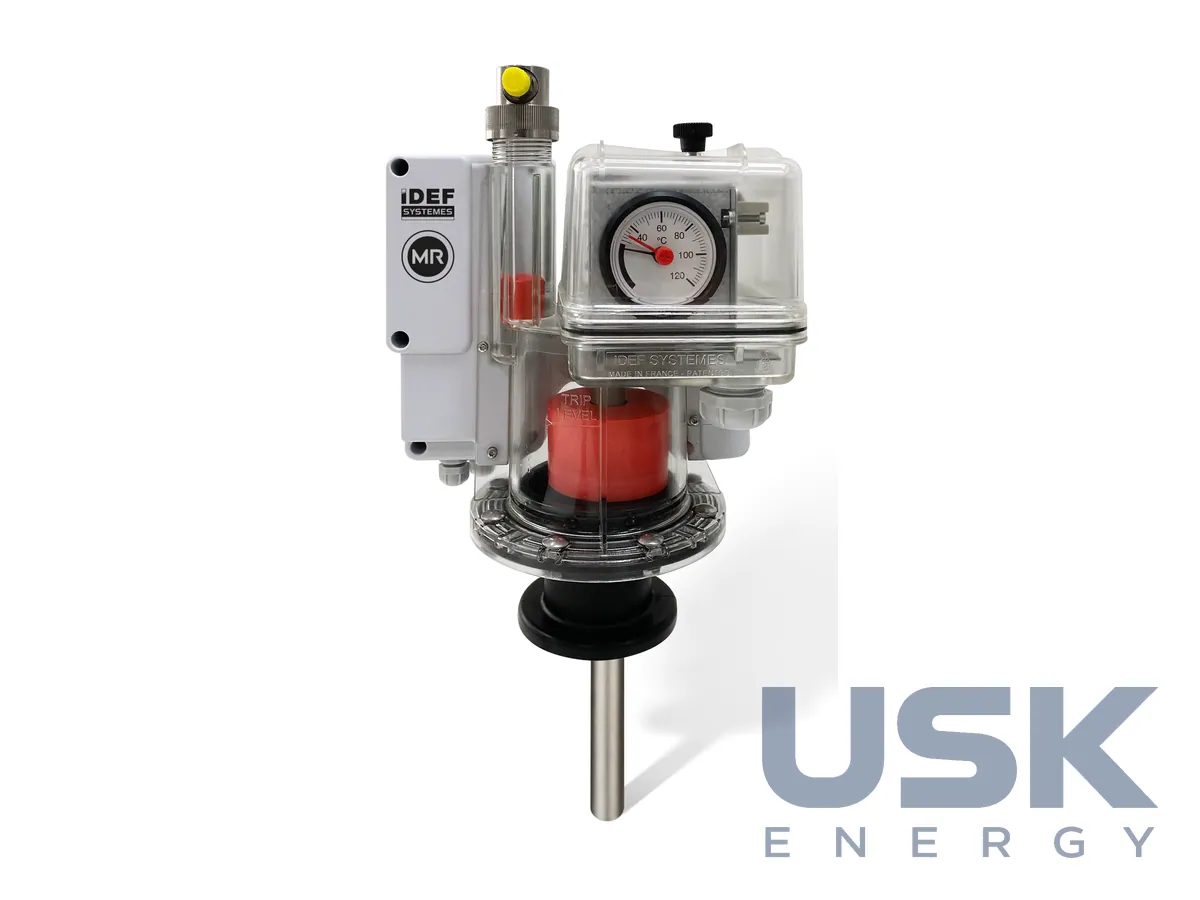

Багатофункціональне реле e-DMCR поєднує в одному приладі чотири функції безпеки та контролю. Воно вимірює тиск у діапазоні 0–2000 мбар і температуру 0–125 °C, дані передає по Modbus RTU, корпус IP55. Реле ставиться один до одного на місце звичайних приладів, тому старі герметичні трансформатори можна дооснастити без переробки кришки. Виробляє e-DMCR французька компанія IDEF SYSTEMES. Для мережевих компаній це спосіб отримати цифрові дані з розподільчого трансформатора без окремої шафи моніторингу.
Технічні характеристики
| RS2001 | струминне реле захисту РПН, IP66 |
|---|---|
| CEDASPE CPR3 | захист розширювача трансформатора |
| CEDASPE OC | захист герметичних розподільних трансформаторів |
| e-DMCR | багатофункціональне реле: тиск 0–2000 мбар, температура 0–125 °C, Modbus RTU, IP55 |
Запит ціни та строку поставки
Reinhausen RS2001 / CEDASPE CPR3, OC, e-DMCR — захисні реле РПН і трансформаторів, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 90 17 90 |
|---|---|
| HS, 6 знаків | 8504 90 |
| CN (ЄС) | 8504 90 17 |
| HTSUS (США) | 8504 90 96 46 |
| Митний тариф КНР | 8504 90 19 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Коли спрацьовує реле RS2001?
При перевищенні швидкості потоку масла між РПН і розширювачем. Ступінь захисту IP66.
Яке реле підходить для герметичного розподільного трансформатора?
CEDASPE OC. Для трансформаторів з розширювачем є CEDASPE CPR3.
Що вимірює e-DMCR?
Тиск 0–2000 мбар і температуру 0–125 °C, з виходом Modbus RTU, корпус IP55.
