Reinhausen OILTAP G / V — РПН масляні 40–362 кВ
Reinhausen OILTAP G і V належать до класичних РПН із дугогасінням у маслі для силових трансформаторів 40–362 кВ. Їх застосовують у парку, що експлуатується, та під час заміни перемикачів.
- Найбільша робоча напруга Um
- OILTAP V: 40–123 кВ; OILTAP G: 72,5–362 кВ
- Номінальний прохідний струм
- V: 200/400 А (1ф/3ф); G: до 4500/2000 А
- Ступенева напруга
- V: до 1500 В; G: до 5000 В
- Ступенева потужність
- V: 525 кВА; G: до 6500/5000 кВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
OILTAP V та OILTAP G належать до класичних пристроїв РПН Maschinenfabrik Reinhausen, у яких дуга під час перемикання гаситься в оливі. Їх ставлять на силові та регулювальні трансформатори з Um від 40 до 362 кВ, і значна частина парку, що працює сьогодні в мережах, обладнана саме такими перемикачами. Тому серії потрібні і для нових апаратів, і для заміни, коли старий перемикач вичерпав ресурс або трансформатор переобладнують.
OILTAP V розрахований на Um 40–123 кВ, прохідний струм 200/400 А (1ф/3ф), ступеневу напругу до 1500 В і ступеневу потужність 525 кВА. У документації виробника на V наведено нейтральні однофазні виконання на 200 А і 350 А та трифазні на 200 А і 350 А, повністю ізольовані, для обмоток, з'єднаних трикутником, і для автотрансформаторів, а спеціальні конструкції виконують на 400 А. Залежно від кількості контактів ступенева напруга становить 1500 В, 1200…1400 В або 1000 В, а ступенева потужність 525, 420 або 350 кВА. Струм короткочасної стійкості 12.5 кА, частота мережі 50…60 Гц. Без перемикача реверсу V має до 14 робочих положень, із ним до 27. З 1979 року у світі працює понад 20 000 перемикачів цієї серії.
OILTAP G закриває вищі класи напруги, Um 72,5–362 кВ. Струм сягає 4500/2000 А, ступенева напруга до 5000 В, ступенева потужність до 6500/5000 кВА. Кількість положень до 18, у G з передвибирачем до 35. Такий діапазон охоплює трансформатори системних підстанцій і великі блокові апарати, де потрібні і значні струми, і широкий діапазон регулювання.

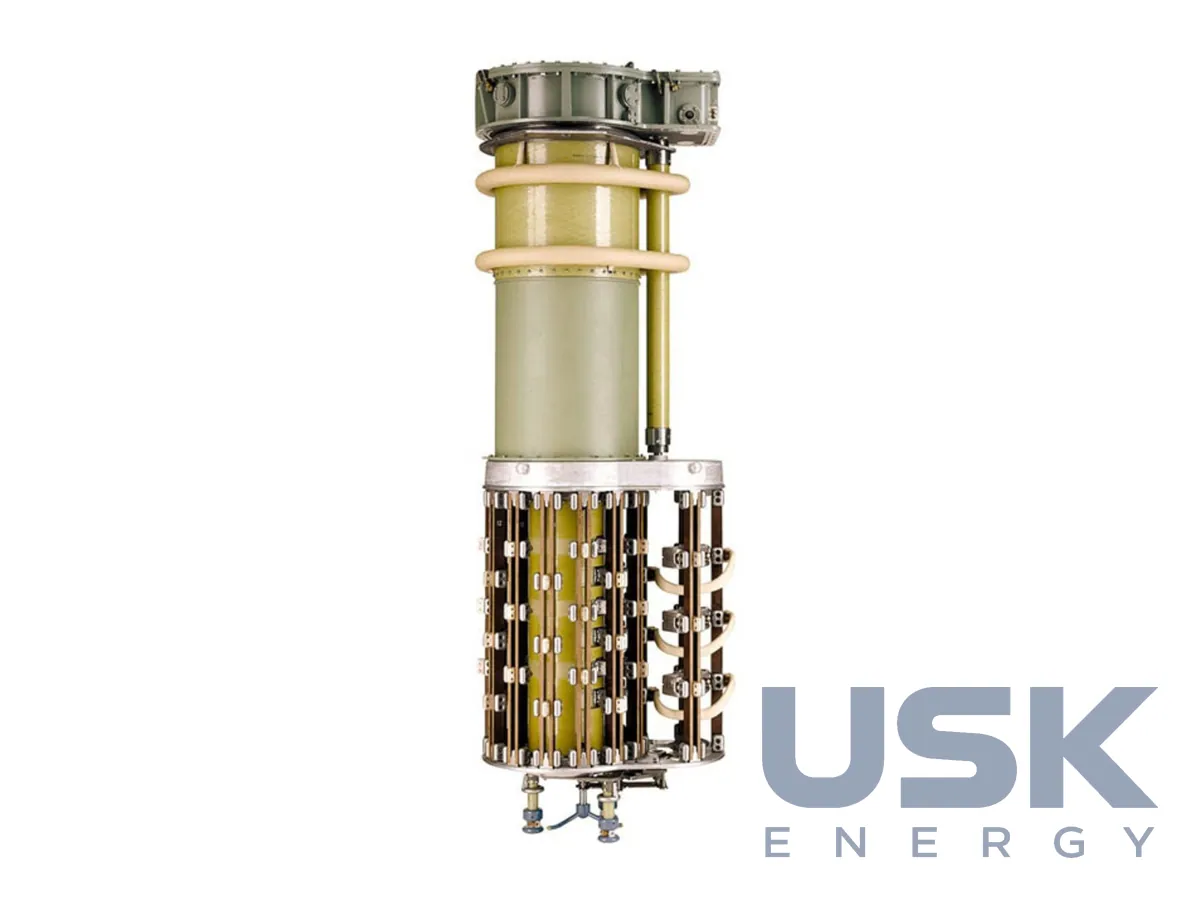

Конструктивно обидві серії складаються з контактора, який перемикає під навантаженням у власному оливному відсіку, та вибирача відпайок. Дуга гаситься в оливі контакторного відсіку, тому оливу там періодично контролюють і замінюють, а контакти мають тривалий строк служби, і потреба в обслуговуванні невелика. Вставку контактора V легко витягти для огляду. Перемикач V можна встановити й у трансформатор дзвонового типу. Для OILTAP G виробник постачає окрему інструкцію з розпакування, яку виконують перед монтажем на трансформатор.
Для обслуговування є інструкції з огляду. Доповнення до інструкції IA 113/01 стосується всіх OILTAP V, поставлених з 1 жовтня 2007 року, і описує зняття й встановлення редуктора з пружинним накопичувачем енергії. Плиту редуктора кріплять до головки перемикача п'ятьма болтами M8 x 20, а червоні мітки та положення опорних блоків задають юстування під час повторного складання. Дрібні деталі під час роботи рахують, бо деталь, що впала в оливний відсік, може заблокувати перемикач. Під час встановлення ролик важеля приводу перемикача реверсу має увійти в паз, після чого редуктор з'єднують зі вставкою в юстувальному положенні.
Технічні характеристики
| Найбільша робоча напруга Um | OILTAP V: 40–123 кВ; OILTAP G: 72,5–362 кВ |
|---|---|
| Номінальний прохідний струм | V: 200/400 А (1ф/3ф); G: до 4500/2000 А |
| Ступенева напруга | V: до 1500 В; G: до 5000 В |
| Ступенева потужність | V: 525 кВА; G: до 6500/5000 кВА |
| Кількість положень | до 18 / до 35 з передвибирачем (G) |
| Дугогасіння | у маслі |
Запит ціни та строку поставки
Reinhausen OILTAP G / V — РПН масляні 40–362 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускають OILTAP V і G?
OILTAP V розрахований на Um 40–123 кВ, OILTAP G на Um 72,5–362 кВ.
Який прохідний струм у перемикачів?
У V 200/400 А для 1ф/3ф виконання. У G до 4500/2000 А.
Скільки положень у OILTAP G?
До 18 положень, з передвибирачем до 35. Ступенева напруга до 5000 В.
