Reinhausen MESSKO MTRAB / ECOTRAC / CEDASPE — повітроосушувачі трансформаторів

Опис

Повітроосушувач ставлять на кінці трубопроводу, що йде від верхньої частини розширювача трансформатора або РПН. Коли олива нагрівається і остигає, бак дихає, і кожна порція зовнішнього повітря несе вологу, яка потрапляє в ізоляцію. Reinhausen пропонує два підходи до цієї задачі. Перший представлений необслуговуваними приладами MESSKO MTRAB 2.5 та ECOTRAC SMART BREATHER, які самі регенерують силікагель. Другий охоплює традиційні силікагелеві осушувачі CEDASPE моделей VE/VEL/VEP, VC, TV, ETF і E700 із засипкою від 0,25 до 45 кг.

У MTRAB 2.5 повітря, що йде до розширювача, проходить через шар силікагелю і висушується. Вологість повітря в трубопроводі прилад вимірює безперервно. Щойно вміст вологи досягає заданої межі, вмикається регенерація сорбенту, причому алгоритм враховує поведінку конкретного трансформатора і з часом підлаштовується під нього. Такий режим відповідає IEC 60076-22-7, стандарту на самовідновлювані осушувачі. Серед опцій виробник називає реєстратор даних з програмою, розширений захист від перенапруг за EN 60664-1 категорії III, протикорозійне виконання C4H, C5H або CX за IEC 12944, кнопку тестування функції, вологості на виході та ланцюгів сигналізації, а також пряме підключення до систем моніторингу, SCADA та ETOS. Корпус має ступінь захисту IP66/IP67. Застосування охоплює мережеві та підвищувальні трансформатори 40...200 МВА і трансформатори ліній постійного струму.

ECOTRAC SMART BREATHER теж працює без обслуговування. Його ставлять на РПН, дугогасні реактори і трансформатори до 200 МВА, ступінь захисту IP66/IP67. Для об'єктів, де бригада буває рідко, різниця відчутна, бо картридж не треба міняти за графіком і не треба стежити за кольором засипки. Регенерація відбувається просто на місці встановлення, тому силікагель служить роками і не перетворюється на витратний матеріал.

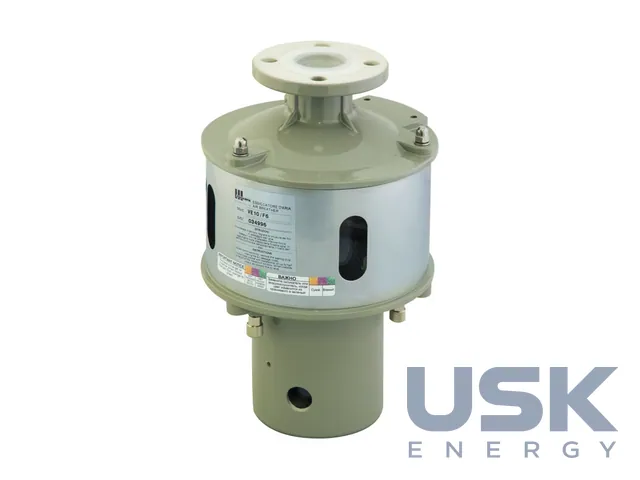

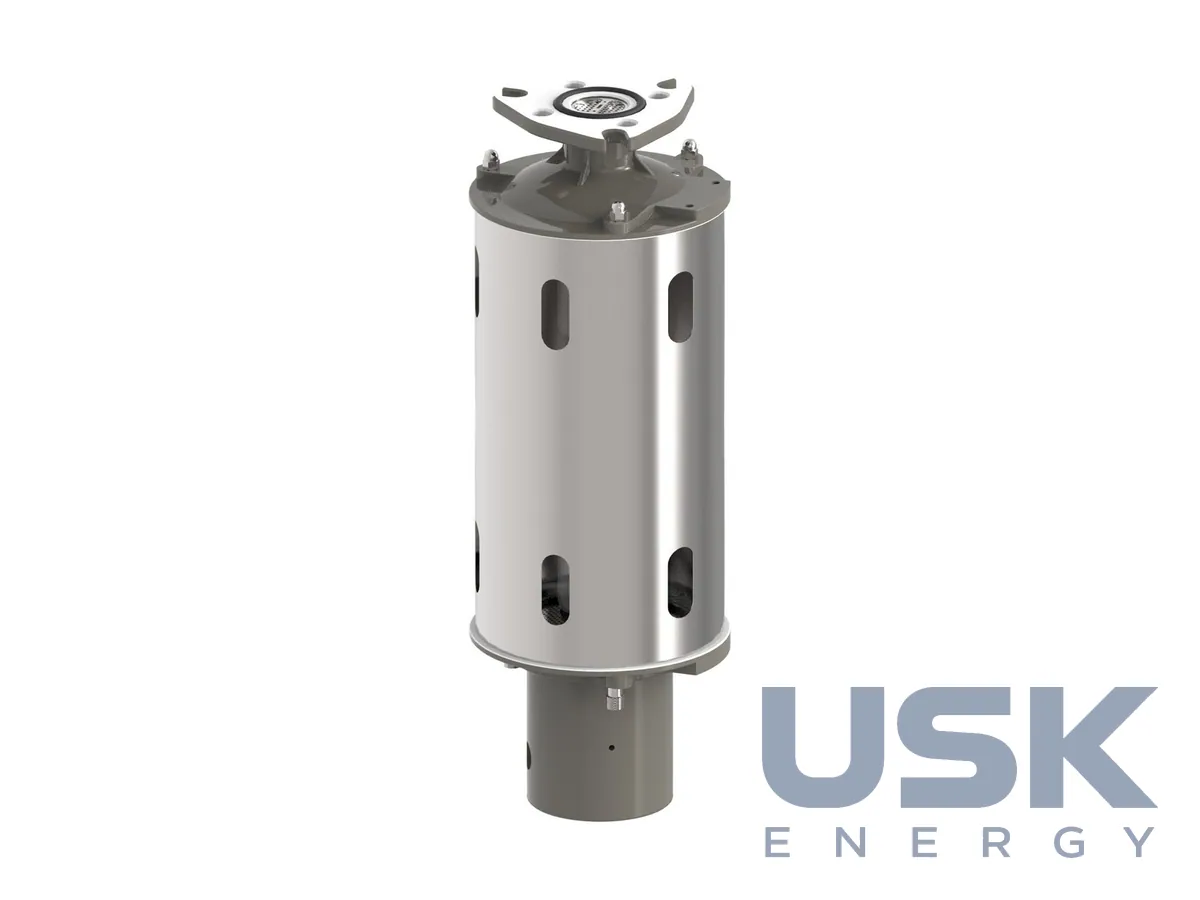

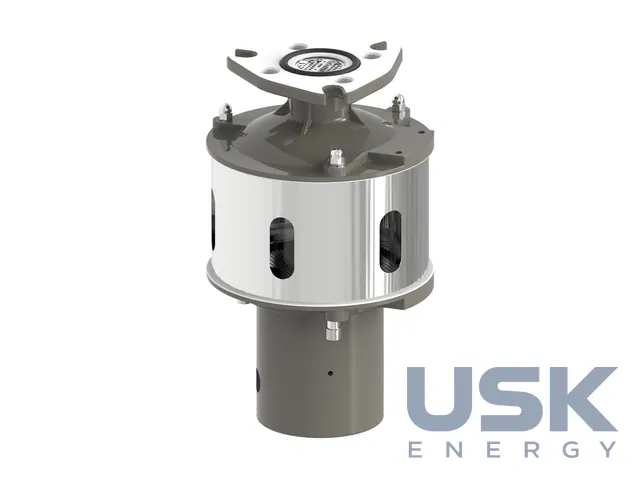

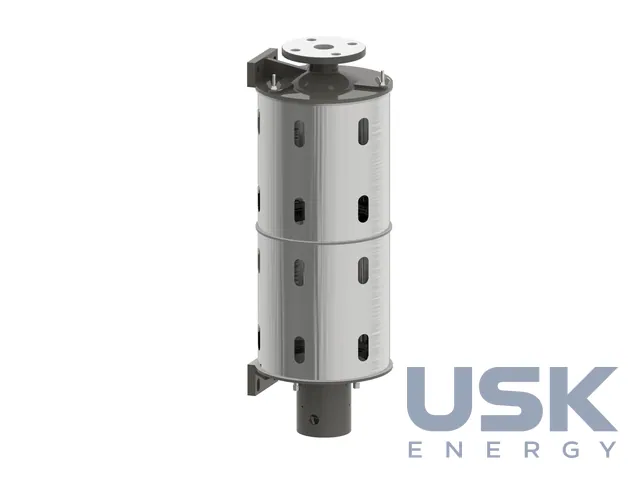

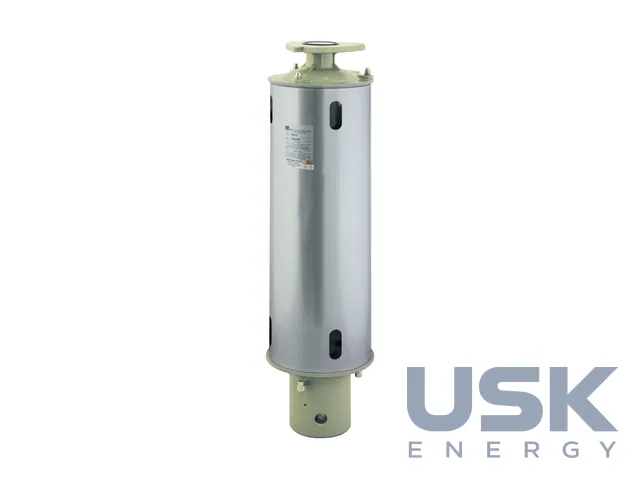

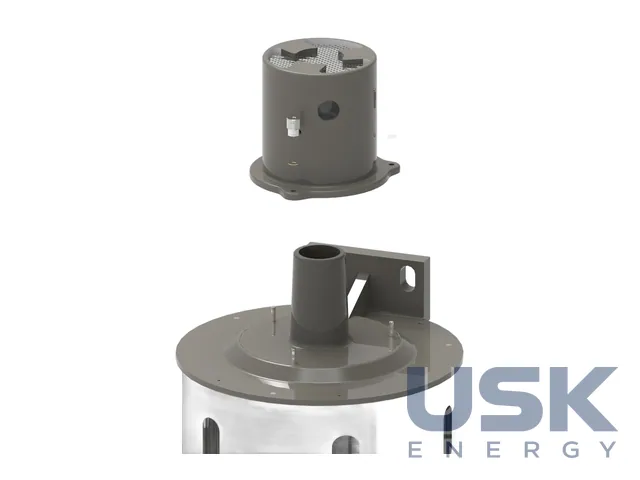

Класичні осушувачі CEDASPE влаштовані простіше. Перед монтажем прилад оглядають на пошкодження, знімають пластикову заглушку з фланцевого отвору і засипають силікагель, відкрутивши баранцеві гайки верхнього фланця. Силікагель засипають у прозорий контейнер, а знизу стоїть оливний затвор, через який повітря проходить лише тоді, коли в баці виникає надлишок або нестача тиску. Чашку затвора наповнюють мінеральною оливою приблизно до половини оглядового вікна. Різьбові моделі накручують на трубу з ущільнювальною стрічкою, фланцеві кріплять чотирма гвинтами M16x30 з прокладкою з NBR, модульний VEP фіксують гвинтами M12. Під час обслуговування трансформатора перевіряють цілісність контейнера, рівень оливи в затворі та колір силікагелю. Якщо засипка змінила колір з помаранчевого на білий або з темно-синього на рожевий, її замінюють.

До введення в експлуатацію прилад CEDASPE можна зберігати до 5 років у заводській упаковці при температурі від -20 до +40 °C і вологості 75 %. Вибір між двома підходами зазвичай залежить від класу трансформатора та регламенту служби. Силікагелеві осушувачі підходять там, де картридж міняють за регламентом, а необслуговувані знімають цю роботу з експлуатаційного персоналу.
