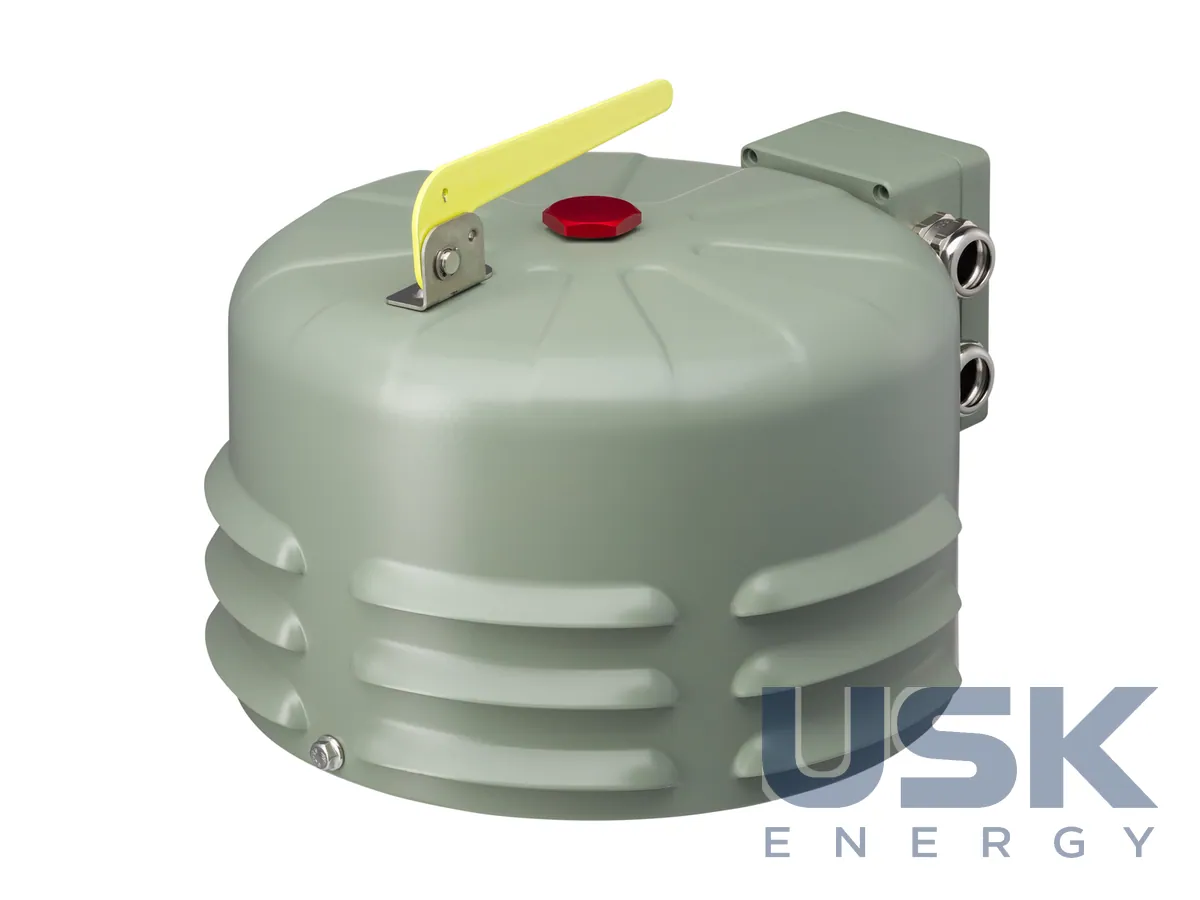

Reinhausen MESSKO MPREC — клапан скидання тиску для трансформаторів і РПН

Опис

MESSKO MPREC встановлюють на кришку або стінку бака, щоб при раптовому зростанні тиску всередині оливного трансформатора чи РПН скинути надлишок раніше, ніж бак деформується або розірветься. Прилад захищає розподільчі та силові трансформатори, реактори та перемикачі під навантаженням. Окремі варіанти зі спрямованим викидом оливи та для спеціальних задач закривають вимоги офшорних об'єктів і вітрових установок. Швидке скидання тиску зменшує пошкодження бака, тривалість простою та витрати на ремонт.

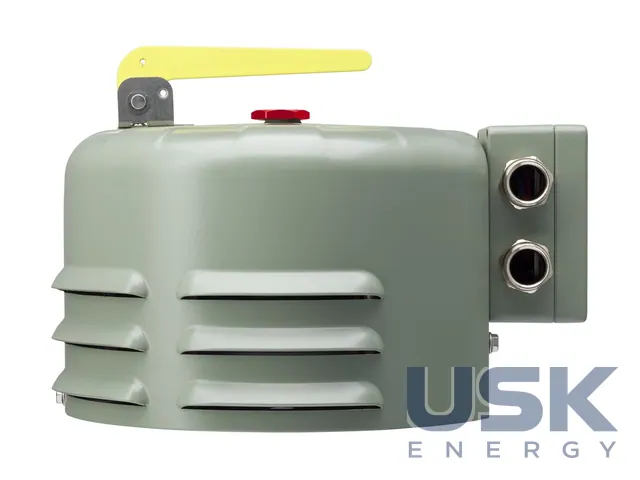

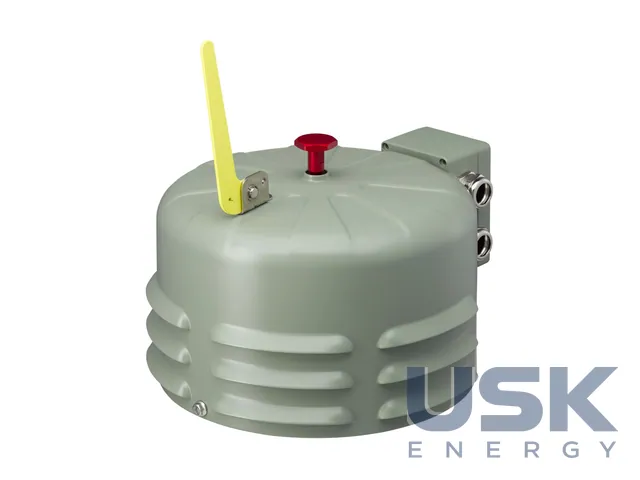

Конструктивно клапан складається з фланця з клапанною тарілкою, пакета пружин, сигнального штифта і захисної кришки. Тиск спрацювання задають у межах від 4 до 30 psi. Коли його досягнуто, тарілки клапана і сигнальний штифт піднімаються, а основні контакти спрацьовують протягом 2 мс. Хід клапана до примусового спрацювання контактів становить приблизно 4 мм. Після скидання підібрані пружини знову щільно закривають клапан, тож бак не залишається відкритим для повітря і вологи. Алюмінієвий штифт з двома зарубками самофіксується у верхньому положенні, і черговий персонал бачить, що клапан спрацював, навіть після відновлення живлення. Пружини виготовлені зі сталі за EN 10270-1-SH з полімерним покриттям.

Клапан випускають зі стандартною кришкою, з повітровипускним гвинтом або з кришкою OD для спрямованого виходу оливи. Варіант OD з'єднують з трубою через ущільнювальне кільце 95x3 і відводять викинуту оливу в безпечне місце, а вихідний патрубок з нержавіючої сталі відповідає IEC 60076-22-1. Корпус з морестійкого алюмінію з порошковим покриттям RAL 7033 або RAL 7038, протикорозійний захист за ISO 12944-9:2018 класу C4H, на замовлення C5H або CX. Ущільнення з NBR розраховане на мінеральну оливу, для альтернативних рідин пропонують фторкаучук FKM. Монтажний фланець має шість отворів на колі діаметром 235 мм, маса приладу зі стандартною кришкою приблизно 6 кг.

Для сигналізації в клапан ставлять 2 мікровимикачі, кожен з одним замикальним і одним розмикальним контактом з гальванічною розв'язкою. Комутаційна здатність нормована за IEC 60947-5-1, наприклад AC-15 при 240 V/3 A і DC-13 при 250 V/1.1 A. Підключення виконують кабелем через вводи M 20 x 1.5, через клемну коробку з вводами M 25 x 1.5 або через роз'єм ANSI. Ступінь захисту IP66. Мікровимикачі працюють при температурі навколишнього середовища −40…+80 °C, а механічна частина зберігає працездатність від -50 °C. Сигнал іде в коло відключення трансформатора та в сигналізацію.

Інструкція з експлуатації містить креслення обох типів кришок, склад поставки та вимоги до персоналу. Ремонт рекомендують доручати сервісу Reinhausen або навченим ним фахівцям, а використовувати лише допущені запасні частини. Після спрацювання клапан оглядають, повертають сигнальний штифт у вихідне положення і перевіряють контакти.
