Reinhausen MESSKO / CEDASPE — масловказівники та вказівники потоку для трансформаторів

Опис

Ця група приладів Reinhausen стежить за двома речами, від яких залежить нормальна робота оливного трансформатора, тобто за рівнем оливи та за циркуляцією охолоджувальної рідини. Маслопокажчики представлені моделями MESSKO MTO, MMK, OLS і CEDASPE IFG, NFG, IML, IMLO, ILRM, PRIS. Їх ставлять на розширювачі та на герметичні трансформатори. Для контролю потоку в контурах охолодження служать реле MESSKO MFLOC і CEDASPE CCL2, SCFR2. Прилади мають до 4 перемикальних контактів для сигналізації в схему захисту трансформатора.

Серія MESSKO MTO вимірює рівень у розширювачі поплавцем, рух якого буває радіальним або осьовим відносно ємності. Стандартно рух радіальний, а осьовий варіант підходить для посудин, де поплавець може зміститися лише трохи. Прилад постачають з трьома мікровимикачами, фіксованими або регульованими по всій шкалі, і на замовлення з чотирма додатковими реле. Модель MTO передає рівень аналоговим сигналом 4–20 мА або по Modbus RTU, причому через RS485 можна параметрувати релейні виходи та задати індивідуальну шкалу. Сигнал іде в шафу керування, у систему моніторингу ETOS або на виносні електронні дисплеї EI100 і EI160. Оглядове скло з багатошарового безпечного скла з УФ-фільтром, корпус закривається байонетом з ущільненням, є виконання за IEC або ANSI, монтаж під нахилом 15°, 30° чи 45° та офшорний варіант із фарбуванням класу CX за ISO 12944.

MESSKO MMK працює інакше. До ємності прифланцьовують вимірювальну трубу, у якій плаває циліндричний поплавець з постійним магнітом. Зовні на трубі стоїть шина з магнітними клапанами, які повертаються на 180° у міру зміни рівня, тож показ видно здалеку. Прилад не потребує зовнішнього живлення і ставиться один до одного на наявні фланці за DIN 42552. На замовлення є граничний контакт 230 V AC або аналоговий вихід 4...20 mA, фланець з нержавіючої сталі та ущільнення з вітону.

MESSKO OLS є реле рівня з вбудованим поплавцем, захищеним пластиковою трубою від хвиль оливи та від пошкоджень під час монтажу. Газ, що збирається під кришкою, на точність не впливає. Прилад вкручують у бак через різьбу G 1½, клемну коробку можна повернути на 360° вручну. OLS пройшов випробування за IEC 60076-22-1 і підходить для вітрових електростанцій, бо має високу корозійну стійкість класу CX.

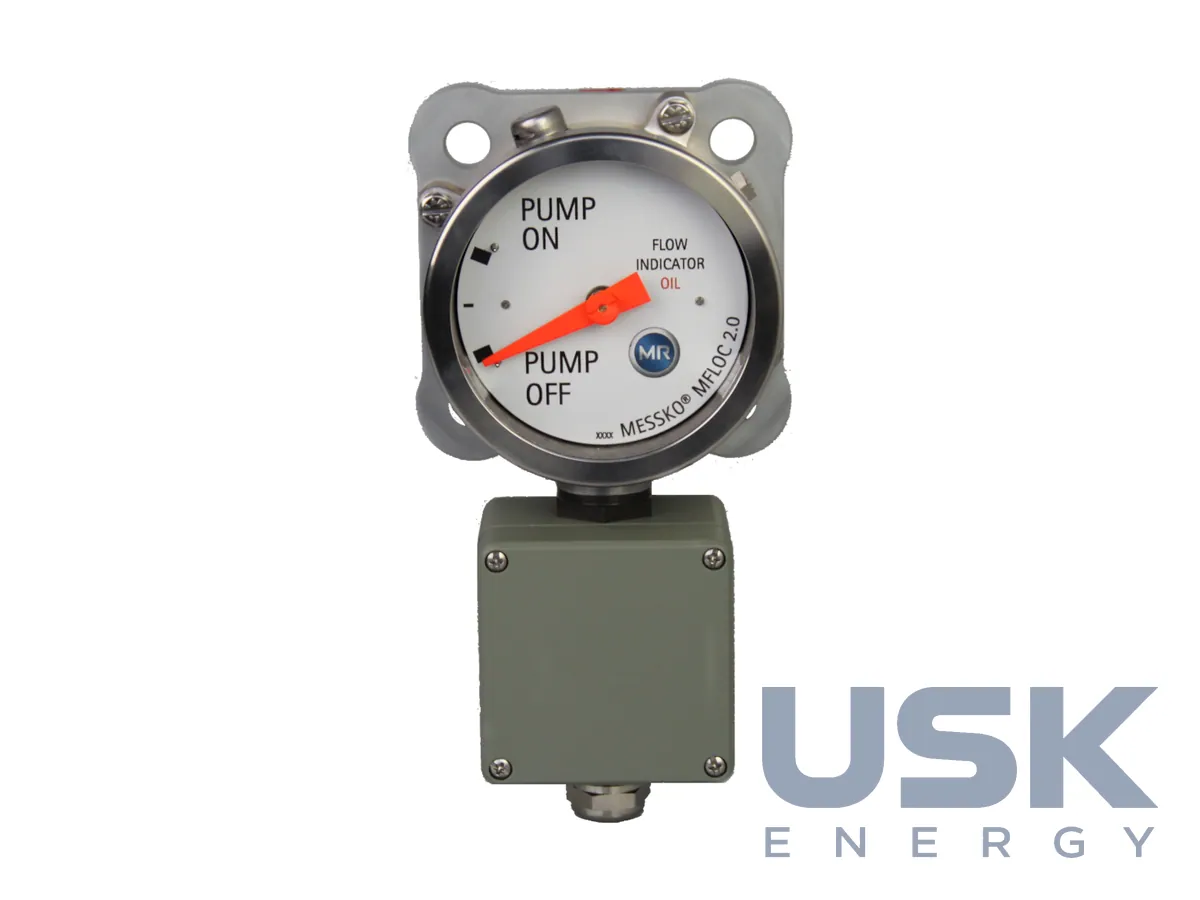

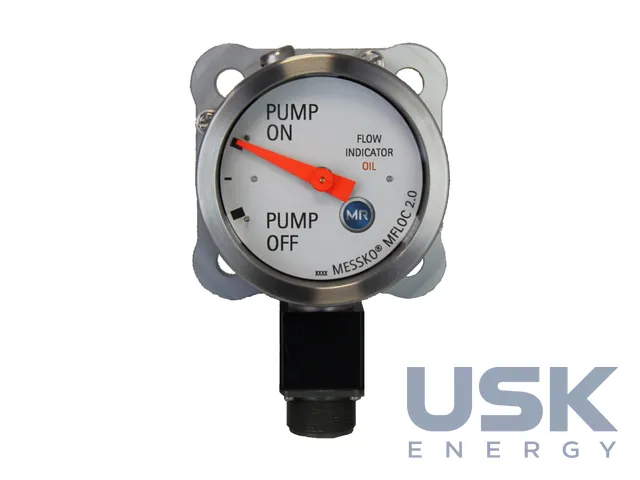

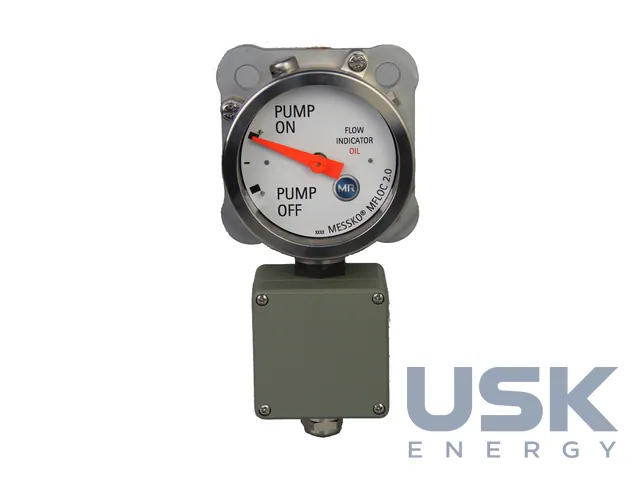

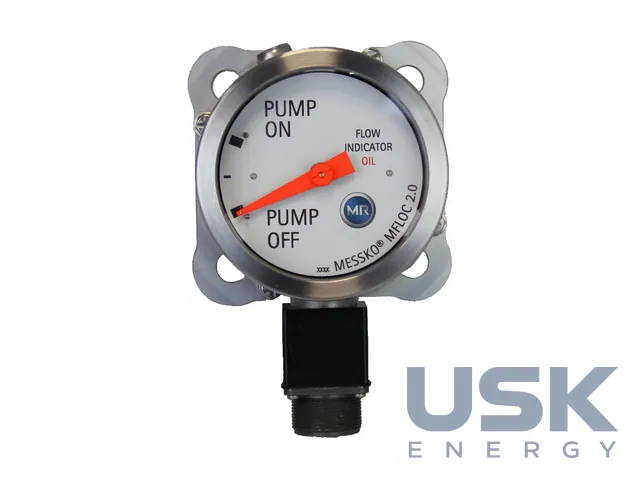

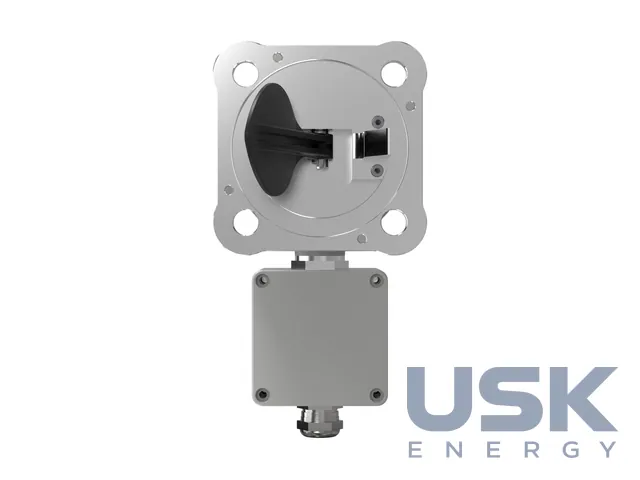

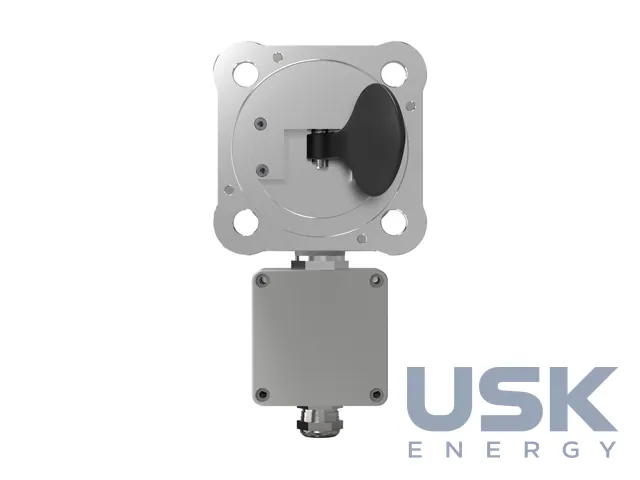

Реле потоку MESSKO MFLOC 2.0 фіксує зупинку насоса в оливному чи водяному контурі. У потік поставлено лопатку зі склопластику, яку рідина притискає до упору вже від 0,70 м/с, а магнітна муфта передає її рух на стрілку без прямого сполучення з контуром. Тому покажчик можна замінити, не зупиняючи трансформатор. Робочий діапазон навколишнього повітря становить −40…+80 °C, охолоджувальної рідини від -30 до +120 °C, діаметри трубопроводів від DN100 до DN300. Ступінь захисту приладів групи лежить у межах IP55–IP66.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
