Reinhausen ECOTAP VPD — РПН для регульованих розподільних трансформаторів до 40,5 кВ

Опис

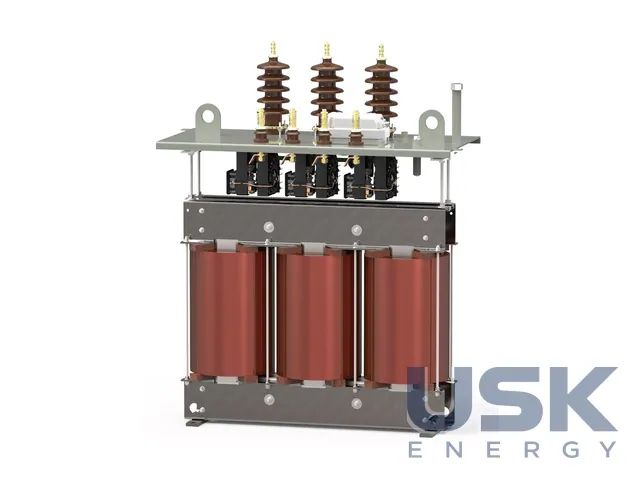

ECOTAP VPD перетворює звичайний розподільчий трансформатор на регульований, так званий VRDT, з перемиканням відгалужень під навантаженням. Потреба в цьому виникає в мережах 10–35 кВ, куди підключають СЕС, ВЕС і великих промислових споживачів, бо напруга на стороні низької напруги там змінюється протягом доби значно сильніше, ніж розраховано для трансформатора з ПБВ. Ідея виробника полягає в тому, щоб регулювання під навантаженням стало таким же простим у виробництві та експлуатації, як і звичайний перемикач без збудження.

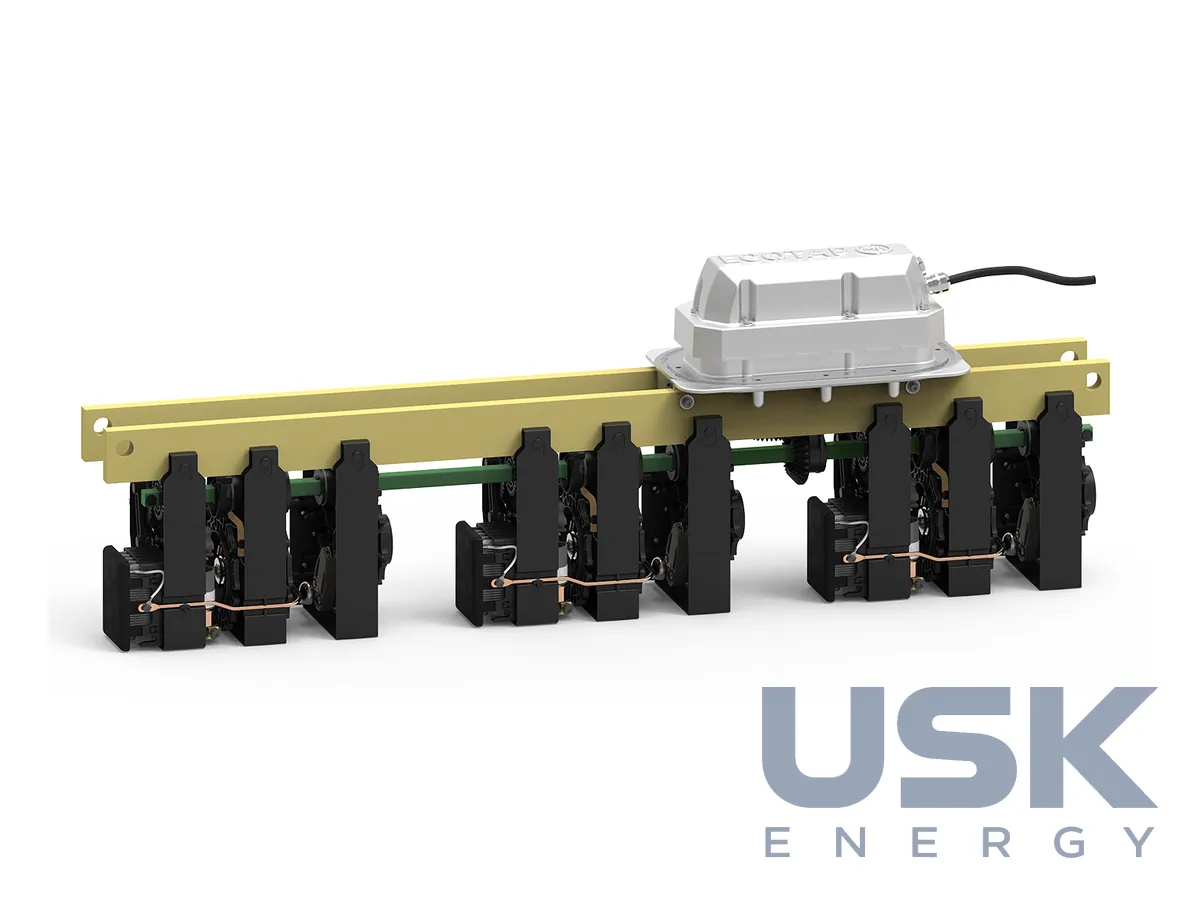

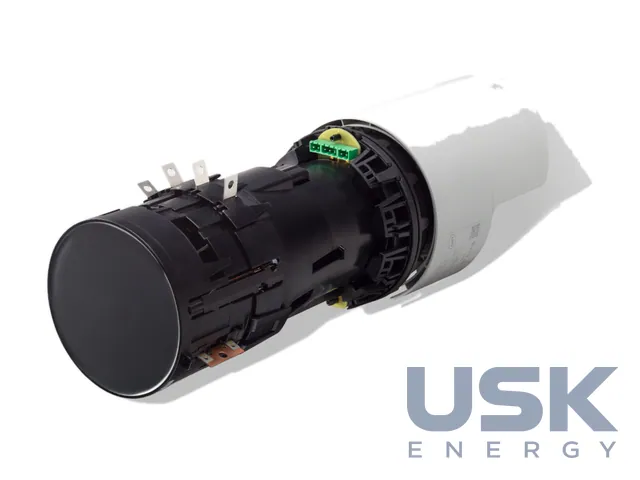

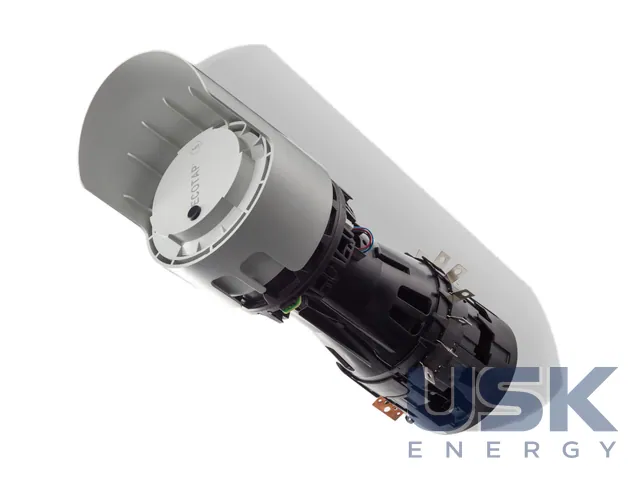

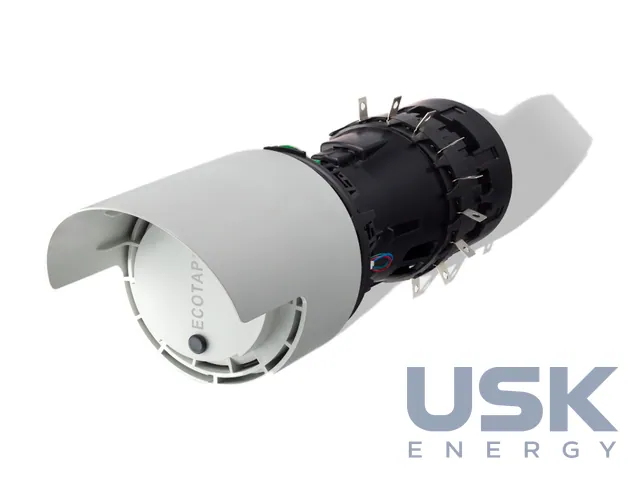

Трифазне виконання VPD III розраховане на Um 24, 36 або 40,5 кВ і прохідний струм 30 А або 100 А. Однофазні VPD I та SPD ставлять на стовпові та pad-mount трансформатори, їхня напруга до 24–26 кВ, струм SPD 15 А. Кількість положень 9 або 17, і вже дев'ять ступенів дають широкий діапазон регулювання. Перемикання відбувається у вакуумних камерах через перехідний резистор, швидко і без збільшення втрат трансформатора. Пристрій витримує до 20 перемикань за хвилину, тож встигає за швидкими змінами в мережі. Якщо живлення зникає посеред перемикання, акумулятор енергії доводить операцію до кінця. Трубчасті контакти під'єднують до відводів швидко, а перемикач працює і в рослинних оливах типу ENVIROTEMP FR3 чи MIDEL eN. Обслуговування не потрібне протягом строку служби трансформатора, а ресурс РПН дорівнює ресурсу самої машини.

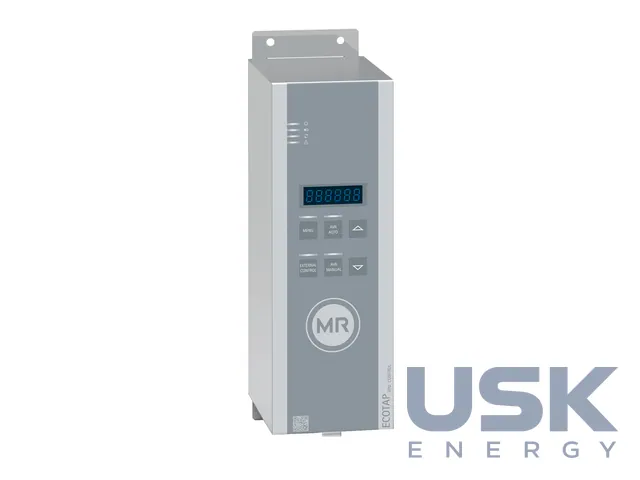

Регулювання автономне автоматичне, з інтерфейсом зв'язку. Блок керування має ширину 10 см і висоту 35 см, працює при температурі від -25 °C до +70 °C і витримує електричні завади до 4 кВ. Для зовнішнього встановлення передбачено ступінь захисту IP66. Режими автоматичний з однофазним регулюванням напруги та ручний, параметри задають прямо на блоці без комп'ютера, стан видно на дисплеї. По Modbus RTU можна прочитати стан і виміряні значення, змінити налаштування та подати команду на перемикання. Серед параметрів є блокування за напругою, цільове положення при зникненні живлення та захист паролем, а друга смуга нечутливості завжди ширша за першу щонайменше на 0,5%.

Розширення CONTROL PRO додає телемеханіку за IEC 61850, DNP3 і MODBUS TCP, трифазне вимірювання напруги та струму, алгоритми регулювання за кривими залежно від потужності та збереження показників якості електроенергії. Варіант з додатковим вимірюванням струму регулює напругу з урахуванням активної потужності і зберігає 10-хвилинні середні значення, мінімуми та максимуми. Візуалізація вебова, доступ за ролями, оновлення прошивки через Ethernet або USB.

Введення в роботу описано покроково. Після ввімкнення трансформатора перевіряють стан VPD, виконують автоматичне юстування приводу, потім ручний калібрувальний прогін з тестовими колами і переводять блок у робочий режим. Пристрій відповідає вимогам директиви ЄС з екодизайну 2021.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.

Питання та відповіді
