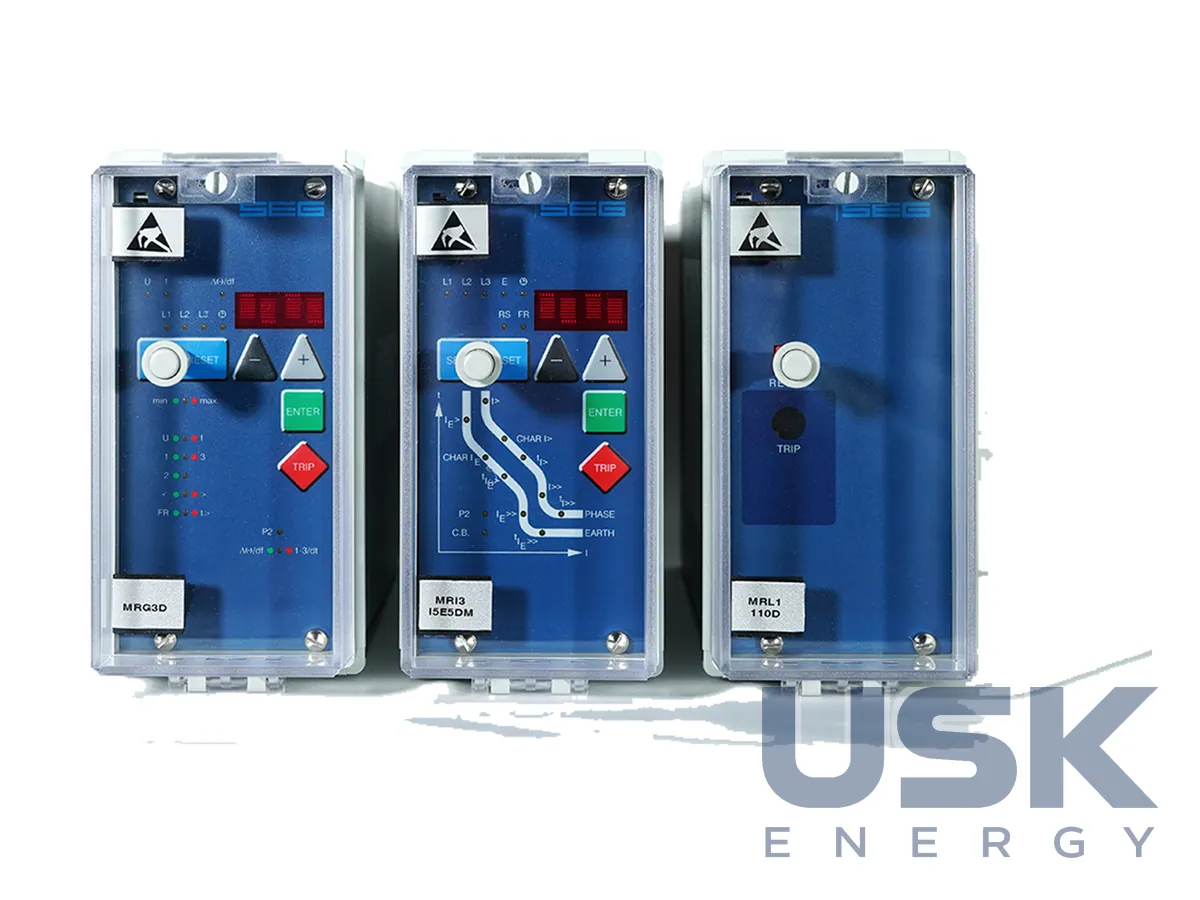

SEG HighTECH Line — модульні цифрові реле захисту у 19″ виконанні
SEG HighTECH Line — модульні цифрові реле захисту для низької, середньої та нижнього ступеня високої напруги в окремих корпусах або 19″ касетах. Лінійка охоплює максимальний струмовий захист, захист електричних машин і диференційний захист.
- Рівні напруги
- НН, СН і нижній ступінь ВН
- Функції
- 2 набори уставок, ПРВВ, матриця вихідних реле, годинник реального часу, реєстратор аварій і осцилограф
- Конструкція
- висувні блоки (plug-in) з автоматичним закорочуванням струмових кіл, окремі корпуси або 19″ касети
- Індикація
- світлодіоди та алфавітно-цифровий дисплей
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серію HighTECH Line виведено на ринок 1990 року. Для SEG це перша лінійка цифрових багатофункціональних реле, і її досі виробляють. Поряд із реле з окремими захисними функціями випускаються багатофункціональні пристрої, від базового максимального струмового захисту до висококласного диференційного захисту. Захист електричних машин стосується генераторів і двигунів.

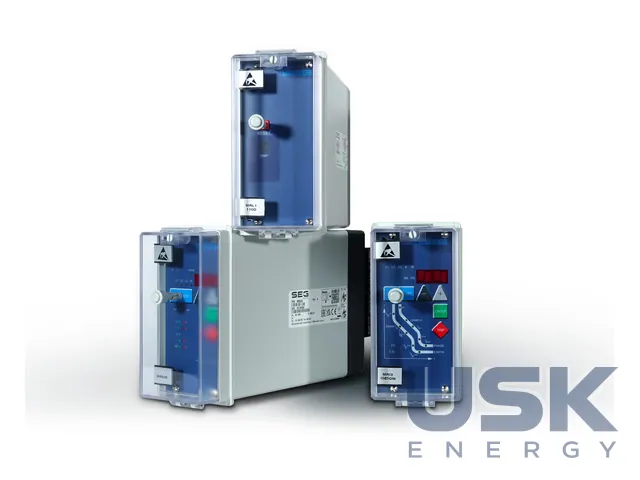

Реле встановлюють у двері шафи, в окремих корпусах або в 19-дюймових касетах, для монтажу на задню панель є адаптер. Касетне 19″ виконання дає змогу зібрати кілька реле в одній стійці щита РЗА. Висувні блоки (plug-in) з автоматичним закорочуванням струмових входів дають змогу замінити реле під час роботи приєднання, без розбирання струмових кіл. Світлодіоди та алфавітно-цифровий дисплей виводять текстові повідомлення про виміряні значення, уставки та аварійні величини, керування інтуїтивне. До системи SCADA реле під'єднують через стандартизований інтерфейс.
Функції включають відображення первинних значень, два набори уставок, захист від відмови вимикача, матрицю вихідних реле, годинник реального часу з можливістю синхронізації, реєстратор аварійних значень та осцилографічний реєстратор. Сигнали спрацювання розводяться на виходи через матрицю вихідних реле, тому схему вторинних кіл легко адаптувати під конкретну комірку. Обробка вибірок вимірюваних величин повністю цифрова, діапазони уставок дуже широкі, крок за величинами та часом дрібний. Уставки захищено паролем, який задає користувач. Програмне й апаратне забезпечення безперервно самодіагностуються. Зв'язок іде за протоколом Modbus RTU через RS485 або RS232, оперативне живлення постійного та змінного струму приймається в широкому діапазоні. Високоточні компоненти із запасом за навантаженням дають точність і тривалий строк служби.
Налаштовують реле HighTECH Line програмою Smart view. Лінійку використовують при модернізації та обслуговуванні чинних щитів РЗА з касетними 19″ виконаннями, для захисту генераторів, двигунів і трансформаторів на промислових об'єктах і електростанціях. Конкретні типи реле на сторінці лінійки не перелічено, їх уточнюють за документацією SEG під завдання об'єкта. Для нових об'єктів SEG пропонує також лінійку багатофункціональних терміналів HighPROTEC.
Технічні характеристики
| Рівні напруги | НН, СН і нижній ступінь ВН |
|---|---|
| Функції | 2 набори уставок, ПРВВ, матриця вихідних реле, годинник реального часу, реєстратор аварій і осцилограф |
| Конструкція | висувні блоки (plug-in) з автоматичним закорочуванням струмових кіл, окремі корпуси або 19″ касети |
| Індикація | світлодіоди та алфавітно-цифровий дисплей |
| Зв'язок | Modbus RTU, RS485 або RS232 |
| Живлення | широкий діапазон AC/DC |
Запит ціни та строку поставки
SEG HighTECH Line — модульні цифрові реле захисту у 19″ виконанні, SEG Electronics. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи можна замінити реле HighTECH Line без вимкнення приєднання?
Так, висувні блоки plug-in мають автоматичне закорочування струмових входів, тому реле замінюють під час роботи приєднання.
Які інтерфейси зв'язку мають реле HighTECH Line?
Послідовний зв'язок через RS485 або RS232 за протоколом Modbus RTU. Налаштування виконують програмою Smart view.
Як монтують реле HighTECH Line?
У двері шафи в окремих корпусах або в 19-дюймових касетах. Для монтажу на задню панель є адаптер.
