SEG HighPROTEC MCA4 — захист точки під'єднання розподіленої генерації до мережі СН
SEG HighPROTEC MCA4 — термінал захисту точки під'єднання розподіленої генерації до мережі середньої напруги. Відповідність VDE-AR-N 4110 у повному обсязі підтверджена сертифікатом TÜV Nord, а морські допуски ABS і Lloyd’s Register розширюють застосування на судна.
- Призначення
- під'єднання ВЕС, СЕС, біогазових установок до мережі; захист фідерів, розв'язка, резервний захист генератора
- Відповідність
- VDE-AR-N 4110 (сертифіковано TÜV Nord); IEC 60255-1:2009 (KEMA)
- Морські допуски
- ABS, Lloyd’s Register
- ТС
- 1 А і 5 А, вбудовані випробувальні гнізда
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
MCA4 з лінійки HighPROTEC під'єднує до мережі об'єкти розподіленої генерації, вітрові та сонячні електростанції, біогазові установки. Термінал захищає установку і стежить, щоб під'єднана генерація відповідала мережевим правилам. Незалежний інститут TÜV Nord сертифікував відповідність MCA4 вимогам VDE-AR-N 4110 у повному обсязі. Якість пристроїв HighPROTEC підтверджено в KEMA за всіма випробуваннями IEC 60255-1:2009. Термінал також ставлять на захист фідерів, розв'язки від мережі та як резервний захист генератора.

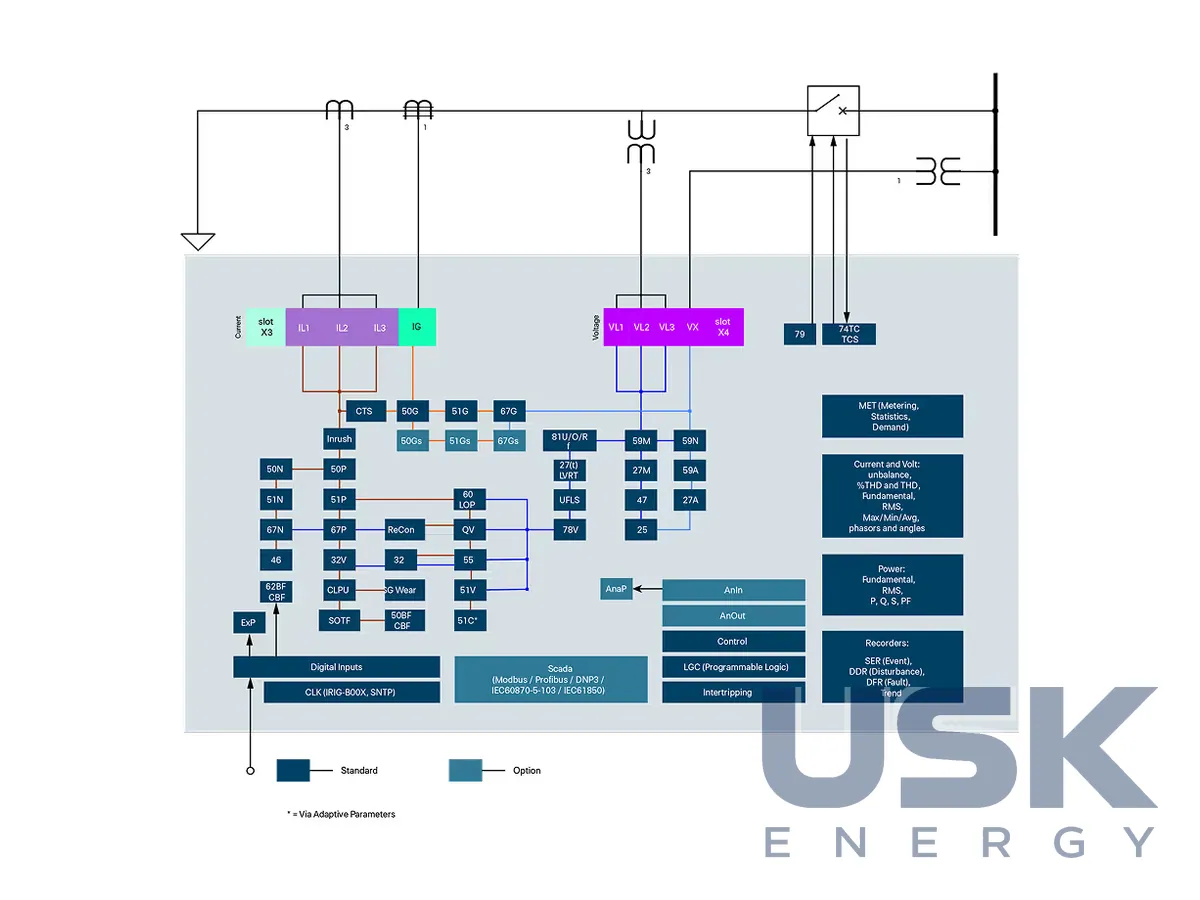

Струмові входи розраховано на ТС 1 А і 5 А, є вбудовані випробувальні гнізда. Фазний МСЗ має шість ступенів, спрямованих і неспрямованих (ANSI/IEC/51C/51V). Захист від замикань на землю має чотири ступені, неспрямовані або спрямовані з мультиполяризацією, доповнює їх ватметричний захист. Два ступені відповідають за несиметрію навантаження. Захист за напругою має шість ступенів V<, V>, V<(t), несиметрію напруги контролюють ще шість. Четвертий вхід напруги працює як VE> або для синхронізму. Частотний захист налаштовують у шести ступенях (f>, f<, df/dt, стрибок вектора), захист за потужністю також має шість ступенів (P, Q, S, зворотна потужність). Окремо є два ступені за коефіцієнтом потужності та обмеження максимальної потужності, що видається.
Пакет під'єднання до мережі зібрано в одному меню. Він включає неселективне розвантаження за напрямком активної потужності, HVRT і FRT (LVRT) з налаштовуваними профілями та координацією з АПВ, захист Q-U, автоматичне повторне під'єднання, частотний захист, передавання вимкнення та контроль синхронізму. Для якості електроенергії передбачено захист за THD, облік пікових значень струму й потужності, середнього струму та споживання енергії.
Термінал працює на двоядерному процесорі. Протоколи Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104 мають індивідуальне призначення точок даних, час синхронізується за SNTP та IRIG-B, є функції кібербезпеки. Енергонезалежні реєстратори зберігають осцилограми на 120 с, 20 аварій, 300 подій і тренд на 4000 записів. Усі функції захисту, керування та моніторингу, програма Smart view і аналіз осцилограм входять у вартість за концепцією «все включено». MCA4 застосовують у точках загального приєднання ВЕС і СЕС, на когенераційних і біогазових установках, на промислових об'єктах з власною генерацією, на суднах і морських об'єктах.
Технічні характеристики
| Призначення | під'єднання ВЕС, СЕС, біогазових установок до мережі; захист фідерів, розв'язка, резервний захист генератора |
|---|---|
| Відповідність | VDE-AR-N 4110 (сертифіковано TÜV Nord); IEC 60255-1:2009 (KEMA) |
| Морські допуски | ABS, Lloyd’s Register |
| ТС | 1 А і 5 А, вбудовані випробувальні гнізда |
| МСЗ | 6 ступенів, спрямований/неспрямований |
| Земля | 4 ступені, мультиполяризація, ватметричний |
| Пакет під'єднання | HVRT, LVRT, Q-U, автоматичне повторне під'єднання, синхронізм |
Запит ціни та строку поставки
SEG HighPROTEC MCA4 — захист точки під'єднання розподіленої генерації до мережі СН, SEG Electronics. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи сертифіковано MCA4 за VDE-AR-N 4110?
Так, TÜV Nord сертифікував відповідність MCA4 вимогам VDE-AR-N 4110 у повному обсязі. Типові випробування за IEC 60255-1:2009 проведено в KEMA.
На який вторинний струм ТС розраховано MCA4?
Струмові входи розраховано на ТС 1 А і 5 А, реле має вбудовані випробувальні гнізда.
Для яких об'єктів підходить MCA4, окрім ВЕС і СЕС?
Для біогазових і когенераційних установок, промислових об'єктів з власною генерацією, захисту фідерів і розв'язки, а також як резервний захист генератора. Морські допуски ABS і Lloyd’s Register дають змогу ставити його на судна.
