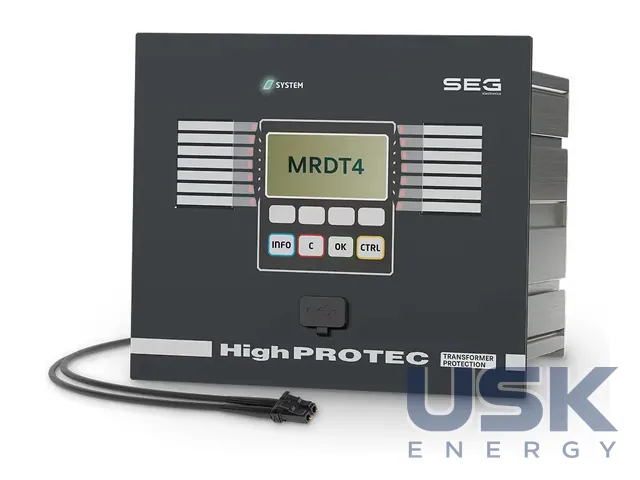

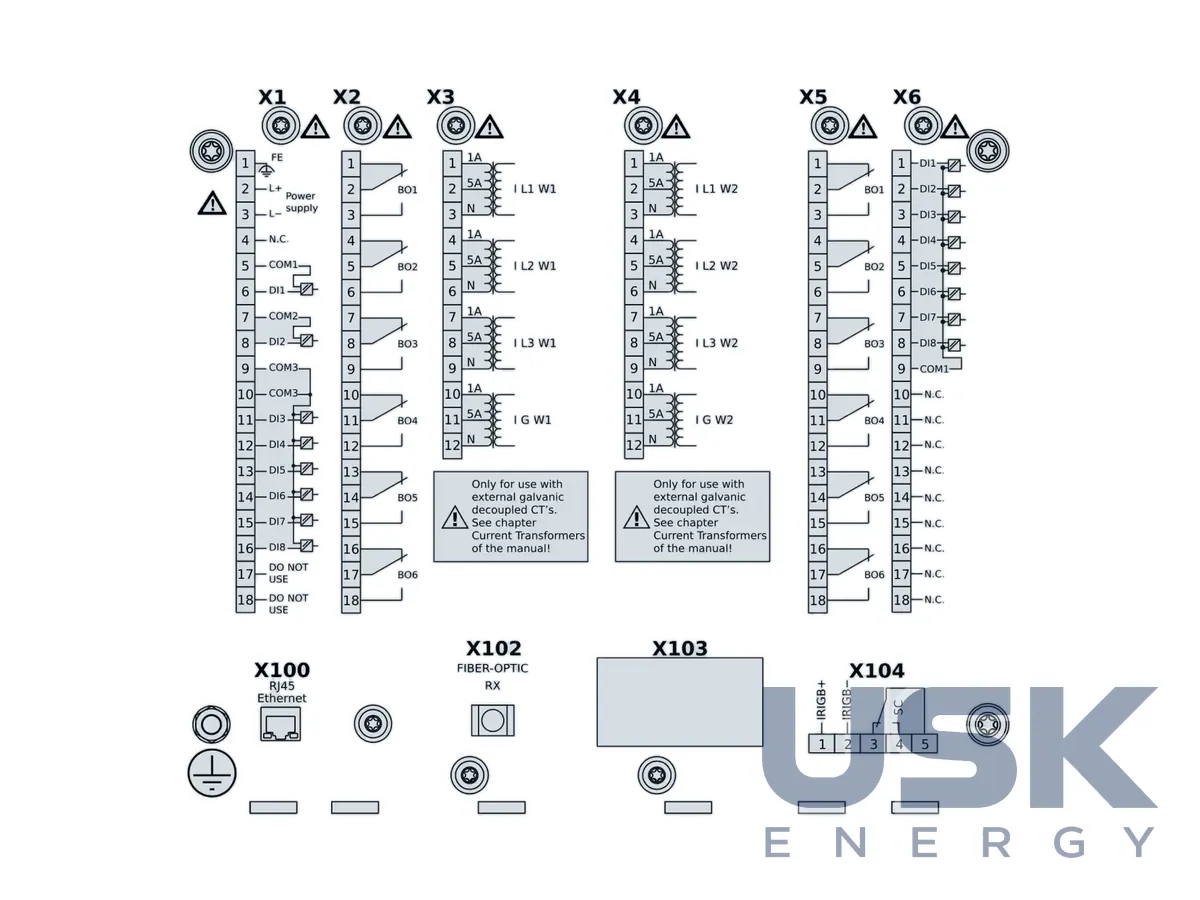

SEG HighPROTEC MRDT4 — диференційний захист двообмоткових трансформаторів
SEG HighPROTEC MRDT4 — цифровий термінал диференційного захисту двообмоткових трансформаторів з набором резервних захистів. Його також застосовують як економічний диференційний захист генератора, зокрема разом з підвищувальним трансформатором у зоні захисту.
- Об'єкт
- двообмоткові трансформатори; генератор (зокрема з блоковим трансформатором)
- Диференційний захист
- з гальмуванням, детекція перехідних процесів і насичення ТС, вибір групи з'єднання, виключення нульової послідовності, триточкова характеристика, відсічка
- Земляний диференційний
- 2 ступені
- Резервні захисти
- 4 ступені МСЗ, 4 ступені захисту від замикань на землю, 2 ступені несиметрії
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

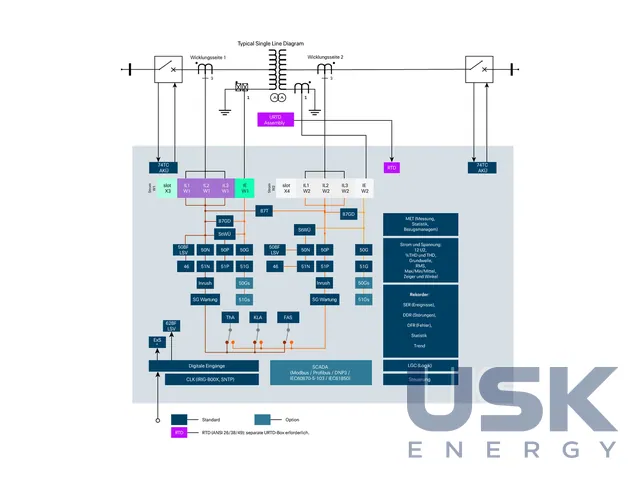

Функції MRDT4 з лінійки HighPROTEC підібрано під двообмоткові трансформатори. Диференційний захист виконано з гальмуванням, з розпізнаванням перехідних процесів і насичення трансформаторів струму, з вибором групи з'єднання обмоток і виключенням складової нульової послідовності. Характеристика спрацювання триточкова, є диференційна відсічка без гальмування. Диференційний захист від замикань на землю має два ступені, також з триточковою характеристикою та відсічкою. Захисні функції адаптовано до VDE-AR-N 4110:2023-09.
Резервну частину становлять чотири ступені неспрямованого МСЗ і захисту від КЗ та чотири ступені неспрямованого захисту від замикань на землю. Характеристики на вибір DEFT, ANSI (NINV, VINV, EINV), IEC (NINV, VINV, LINV, EINV), RXIDG, Thermal Flat, IT, I2T, I4T. Ще два ступені захищають від несиметрії навантаження. Теплова модель стежить за перевантаженням трансформатора. Сигнали газового реле (раптового підвищення тиску), температури масла та додаткової температури заводять на дискретні входи, а температуру обмоток можна вимірювати зовнішнім блоком RTD.
Контроль охоплює трансформатори струму, ПРВВ, коло вимкнення, пуск при холодному навантаженні та ввімкнення на пошкодження. Реле вимірює коефіцієнт гармонік THD, вектори та кути струмів, діючі й основні значення, симетричні складові та диференційні струми. Термінал керує двома апаратами, вимикачами, роз'єднувачами або заземлювачами, і веде облік зношення вимикача.
Апаратна частина побудована на двоядерному процесорі. Протоколи Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104 підтримують індивідуальне призначення точок даних, час синхронізується за SNTP та IRIG-B, є функції кібербезпеки. Енергонезалежні реєстратори зберігають осцилограми на 120 с, 20 аварій, 300 подій і тренд на 4000 записів. До 80 логічних рівнянь розширюють захист, керування та моніторинг, меню реле перемикається між 8 мовами. Типові випробування проведено в лабораторіях KEMA за вимогами IEC 60255-1:2009, є сертифікати CSA-C22.2 No. 14, UL508 і EAC. Повний набір функцій, Smart view і аналіз осцилограм постачаються без доплат за концепцією «все включено». Термінал ставлять на трансформатори 6–110 кВ розподільних і промислових підстанцій, на трансформатори електростанцій та об'єктів ВДЕ.
Технічні характеристики
| Об'єкт | двообмоткові трансформатори; генератор (зокрема з блоковим трансформатором) |
|---|---|
| Диференційний захист | з гальмуванням, детекція перехідних процесів і насичення ТС, вибір групи з'єднання, виключення нульової послідовності, триточкова характеристика, відсічка |
| Земляний диференційний | 2 ступені |
| Резервні захисти | 4 ступені МСЗ, 4 ступені захисту від замикань на землю, 2 ступені несиметрії |
| Технологічні | газове реле, температура масла через дискретні входи, зовнішній блок RTD (опція) |
| Апарати | 2 |
| Реєстратори | 120 с / 20 / 300 / 4000 |
Запит ціни та строку поставки
SEG HighPROTEC MRDT4 — диференційний захист двообмоткових трансформаторів, SEG Electronics. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи можна використати MRDT4 для захисту генератора?
Так, MRDT4 застосовують як економічний диференційний захист генератора. У зону захисту можна включити підвищувальний трансформатор.
Як MRDT4 поводиться при кидку струму та насиченні ТС?
Диференційний захист має гальмування, розпізнає перехідні процеси та насичення трансформаторів струму. Характеристика триточкова, окремо передбачено відсічку без гальмування.
Чи підключаються до MRDT4 газове реле та датчики температури масла?
Так, сигнали газового реле та температури масла заводять на дискретні входи. Температуру обмоток вимірюють опційним зовнішнім блоком RTD.
