SEG HighPROTEC MRU4 — реле захисту за напругою та частотою
SEG HighPROTEC MRU4 — цифрове реле захисту за напругою та частотою для мереж середньої напруги, об'єктів генерації та суден. Шість ступенів напруги, шість ступенів частоти та контроль несиметрії вміщено в компактний корпус для релейних відсіків КРУЕ.
- Напруга
- 6 ступенів U<, U> з програмованою залежною характеристикою
- Несиметрія
- 6 ступенів (пряма та зворотна послідовність)
- Частота
- 6 ступенів f<, f>, df/dt (ROCOF), комбінації, стрибок вектора
- Нульова послідовність
- 2 ступені UE>
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
MRU4 з лінійки HighPROTEC стежить за напругою й частотою і відключає обладнання при небезпечних відхиленнях. Типові випадки — зниження напруги під час короткого замикання в мережі або її підвищення при скиданні навантаження чи відмові регулятора напруги генератора. Корпус компактний, тому реле ставлять у низьковольтні релейні відсіки компактних КРУ середньої напруги з елегазовою ізоляцією. Функції адаптовано до VDE-AR-N 4110:2023-09, реле має морський допуск Lloyd’s Register і вбудовані випробувальні гнізда.

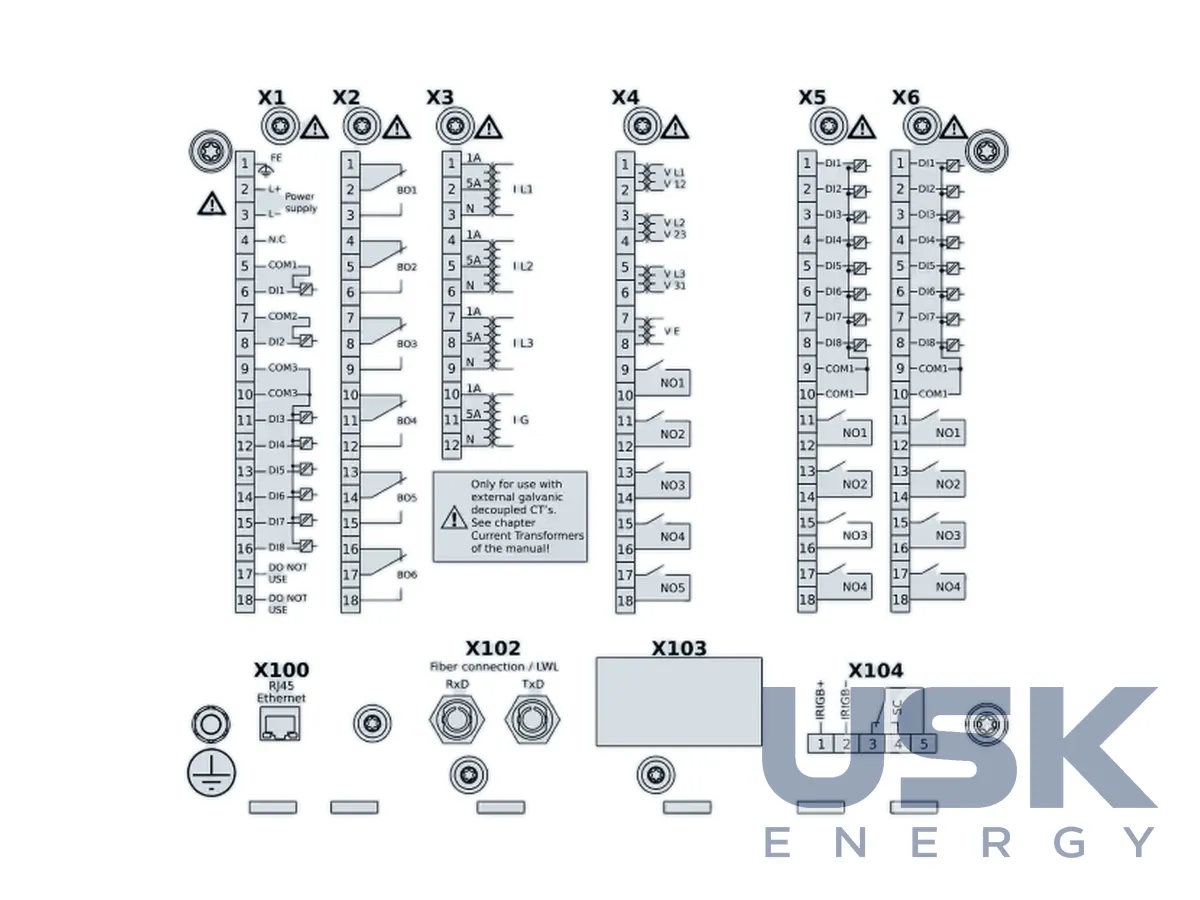

Захист за напругою має шість ступенів від зниження та підвищення, для зниження можна запрограмувати залежну від часу характеристику вимкнення. Ще шість ступенів контролюють несиметрію за зниженням і підвищенням напруги прямої послідовності та підвищенням напруги зворотної послідовності. Для напруги нульової послідовності передбачено два ступені UE>. Четвертий вхід напруги гнучкий, його використовують для двох ступенів UE> або як вхід UX для контролю синхронізму, зокрема через трансформатор.
Частотний пакет складається з шести ступенів. Кожен налаштовують як f< або f>, як захист за швидкістю зміни частоти df/dt (ROCOF), як комбінацію f< і df/dt чи f> і df/dt, як комбінацію з приростом частоти DF/DT або як захист за стрибком вектора напруги ΔΦ. Окремо є контроль ковзного середнього напруги за VDE-AR 4105 і проходження провалів FRT (LVRT) з налаштовуваними профілями та координацією з АПВ. Функції контролю охоплюють трансформатори напруги, коло вимкнення і ПРВВ за сигналами положення вимикача.
Реле працює на двоядерному процесорі. Зв'язок іде за Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104, точки даних можна призначати індивідуально, час синхронізується за SNTP та IRIG-B, передбачено функції кібербезпеки. Енергонезалежні реєстратори записують осцилограми на 120 с, 20 аварій, 300 подій і тренд на 4000 записів. За концепцією «все включено» повний набір функцій, програма Smart view та аналіз осцилограм постачаються без доплат.
MRU4 застосовують для захисту розв'язки об'єктів генерації, захисту збірних шин і вводів за напругою, в автоматиці частотного розвантаження, для контролю напруги на суднах і в промислових мережах.
Технічні характеристики
| Напруга | 6 ступенів U<, U> з програмованою залежною характеристикою |
|---|---|
| Несиметрія | 6 ступенів (пряма та зворотна послідовність) |
| Частота | 6 ступенів f<, f>, df/dt (ROCOF), комбінації, стрибок вектора |
| Нульова послідовність | 2 ступені UE> |
| 4-й вхід напруги | UE> або UX (синхронізм) |
| Додатково | контроль ковзного середнього (VDE-AR 4105), FRT/LVRT, синхронізм через трансформатор |
| Контроль | ТН, коло вимкнення, ПРВВ за положенням |
| Морський допуск | Lloyd’s Register |
Запит ціни та строку поставки
SEG HighPROTEC MRU4 — реле захисту за напругою та частотою, SEG Electronics. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи відповідає MRU4 вимогам VDE-AR-N 4110?
Так, функції реле адаптовано до VDE-AR-N 4110:2023-09. Є також контроль ковзного середнього напруги за VDE-AR 4105 і функція FRT (LVRT).
Скільки ступенів частотного захисту має MRU4?
Шість ступенів, кожен налаштовують як f<, f>, df/dt, комбінацію з df/dt або захист за стрибком вектора. Цього вистачає для автоматики частотного розвантаження і захисту розв'язки генерації.
Чи можна використовувати MRU4 на суднах?
Так, реле має морський допуск Lloyd’s Register і застосовується для контролю напруги в суднових мережах.
