SEG HighPROTEC MRM4, MRMV4 — захист асинхронних двигунів НН і СН
SEG HighPROTEC MRM4 і MRMV4 — термінали захисту асинхронних двигунів низької та середньої напруги будь-якої потужності. Перша модель захищає двигун за струмом, друга додає захисти за напругою, частотою та потужністю. Реєстратор пусків фіксує струми, тривалість пуску і витрачений тепловий ресурс.
- Об'єкт
- асинхронні двигуни низької та середньої напруги всіх потужностей
- MRM4
- захисти за струмом
- MRMV4
- захисти за струмом і напругою, потужністю, частотою; 4 аналогові виходи (тип B)
- Функції двигуна
- теплове перевантаження 49M, заклинювання ротора 51LRS, перекидання/JAM 51LR, недовантаження 37, пуск 48, кількість пусків 66, несиметрія 46, МСЗ 50P/51P, земля 50N/51N, блокування 86
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

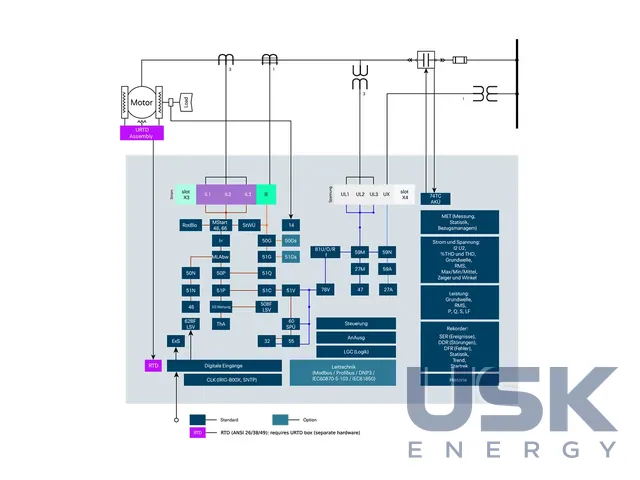

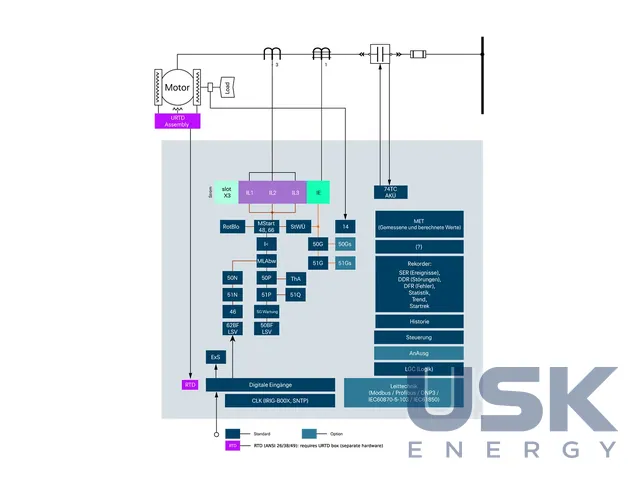

MRM4 і MRMV4 з лінійки HighPROTEC побудовано на двоядерному процесорі. MRM4 працює за вимірюванням струму, контролює послідовність пуску, виявляє заклинювання й перекидання ротора та відстежує тепловий стан двигуна. MRMV4 має ще й входи напруги, тому до струмових захистів додаються захисти за потужністю, частотою та напругою, контроль недовантаження і незавершеного пуску. Функції адаптовано до VDE-AR-N 4110:2023-09, MRM4 має морський допуск Lloyd’s Register.
Базовий набір захистів двигуна включає теплове перевантаження (49M), заклинювання ротора під час пуску (51LRS), перекидання або заклинювання в роботі (JAM, 51LR), недовантаження (37), контроль пуску (48) та обмеження кількості пусків за годину (66). Несиметрію струмів відстежує захист зворотної послідовності (46). Є максимальний струмовий захист і відсічка (50P/51P), захист від замикань на землю (50N/51N) і блокування повторного ввімкнення (86). У виконаннях -2B температуру контролюють через зовнішній блок RTD (26). MRMV4 має ватметричний захист від замикань на землю, шість ступенів МСЗ, чотири ступені земляного захисту, два ступені за напругою нульової послідовності, чотири за напругою, шість частотних, шість за потужністю, два за коефіцієнтом потужності, облік максимумів і захист за THD.
Для важких пусків передбачено тривалий пуск при пуску зі зниженою напругою, аварійний пуск, контроль незавершеної послідовності, затримку проти зворотного обертання, допустиму кількість холодних пусків і механічне розвантаження. Нульову швидкість реле бачить через дискретний вхід, окремо заведено входи зупинки та зовнішніх сигналів. MRM4-2B має аналоговий вихід 20 мА, у MRMV4-B чотири аналогові виходи. Реєстратор пусків записує максимальні струми, струми зворотної послідовності, тривалість пуску, кількість успішних пусків, витрачений тепловий ресурс і температурний профіль. Лічильники історії рахують пуски, спрацювання, час роботи та зношення вимикача. Контроль системи охоплює ПРВВ (50BF), коло вимкнення (74TC) і трансформатори струму (60).
Зв'язок іде за Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104 з індивідуальним призначенням точок даних, час синхронізується за SNTP та IRIG-B, передбачено функції кібербезпеки. Енергонезалежні реєстратори зберігають осцилограми на 120 с, 20 аварій, 300 подій і тренд на 4000 записів. Smart view і аналіз осцилограм постачаються без доплат за концепцією «все включено». Типові об'єкти — двигуни насосів, вентиляторів, компресорів, млинів і конвеєрів в енергетиці, водопостачанні, нафтогазовій і гірничорудній промисловості.
Технічні характеристики
| Об'єкт | асинхронні двигуни низької та середньої напруги всіх потужностей |
|---|---|
| MRM4 | захисти за струмом |
| MRMV4 | захисти за струмом і напругою, потужністю, частотою; 4 аналогові виходи (тип B) |
| Функції двигуна | теплове перевантаження 49M, заклинювання ротора 51LRS, перекидання/JAM 51LR, недовантаження 37, пуск 48, кількість пусків 66, несиметрія 46, МСЗ 50P/51P, земля 50N/51N, блокування 86 |
| Температура | зовнішній блок RTD (MRM4-2B, MRMV4-2B) |
| Реєстратор пусків | макс. струми, тривалість, витрачений тепловий ресурс |
| Морський допуск | Lloyd’s Register (MRM4) |
Запит ціни та строку поставки
SEG HighPROTEC MRM4, MRMV4 — захист асинхронних двигунів НН і СН, SEG Electronics. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим MRMV4 відрізняється від MRM4?
MRM4 працює за вимірюванням струму. MRMV4 додатково вимірює напругу, має захисти за потужністю, частотою та напругою, контроль недовантаження і чотири аналогові виходи у виконанні B.
Чи обмежує реле кількість пусків двигуна?
Так, функція 66 обмежує кількість пусків за годину, окремо задається допустима кількість холодних пусків. Реєстратор пусків фіксує витрачений тепловий ресурс.
Чи можна підключити датчики температури до MRM4?
Так, у виконаннях -2B температуру контролюють через зовнішній блок RTD (функція 26). MRM4-2B також має аналоговий вихід 20 мА.
